ПРЕДВАРИТЕЛЬНЫЕ ЗАМЕЧАНИЯ

В программу по начертательной геометрии и инженерной графике для инженерно–строительных специальностей высших учебных заведений, утверждённую Главным учебно–методическим управлением высшего образования 2 июня 1988 г. (ГУМУ – 5/ 1), включено выполнение домашних графических работ по инженерной графике. В состав графической работы №2 по инженерной графике (2-й семестр) включены задачи по теме «Виды».

Правильный выбор количества изображений на конкретный предмет, выбор главного вида, использование местных и дополнительных видов, выносных элементов позволяет получить наиболее полную информацию о проецируемом предмете, что особенно важно при выполнении эскизов и рабочих чертежей различных деталей и изделий, в том числе и строительных.

Выполнение данной графической работы способствует более глубокому изучению студентами темы «Виды».

1. Цель графической работы

Закрепление теоретического материала, изученного в соответствующих разделах ГОСТ 2.305–68 и рекомендуемой литературе.

Научить применять на практике полученные знания, обращая внимание и на те условности и упрощения, которые применяются при выполнении видов.

2. СОДЕРЖАНИЕ РАБОТЫ

По заданному аксонометрическому изображению архитектурной композиции построить три вида, правильно выбрав направление взгляда на главный вид. При необходимости можно применять местные и дополнительные виды. Проставить размеры. Формат листа А3 или А2 (в зависимости от размеров исходных данных. Масштаб чертежа 1:1.

3. Требования, предъявляемые к оформлению работы

Работа выполняется карандашом Т (Н) на листе чертежной бума­ги формата А2(594×420) в соответствии с требованиями стандартов ЕСКД.

Сначала чертеж вычерчивают тонкими линиями по ГОСТ 2.303–68 Линии. После проверки чертежа преподавателем линии, ограничиваю­щие внутреннюю рамку, основную надпись и видимые линии изображений, усиливаются карандашом ТМ (НВ) до толщины 0,6–0,8мм. Линии невидимого контура обводят штриховой линией, а выносные и размерные линии–сплошной тонкой линией.

Надписи и обозначения выполняются карандашом ТМ (НВ), шрифтом типа Б по ГОСТ 2.304–81. Шрифты чертежные.

4. Порядок выдачи задания

Исходные данные берутся из приложения.

Номер варианта соответствует порядковому номеру фамилии студента в учебном журнале.

5. Основы теории

В и д о м называется изображение обращённой к наблюдателю видимой части поверхности предмета.

Изображения предметов выполняются по методу прямоугольного проецирования. При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций. За основные плоскости проекций принимают шесть граней куба; затем грани совмещают в одну плоскость, причём грань 6 допускается располагать рядом с гранью 4.

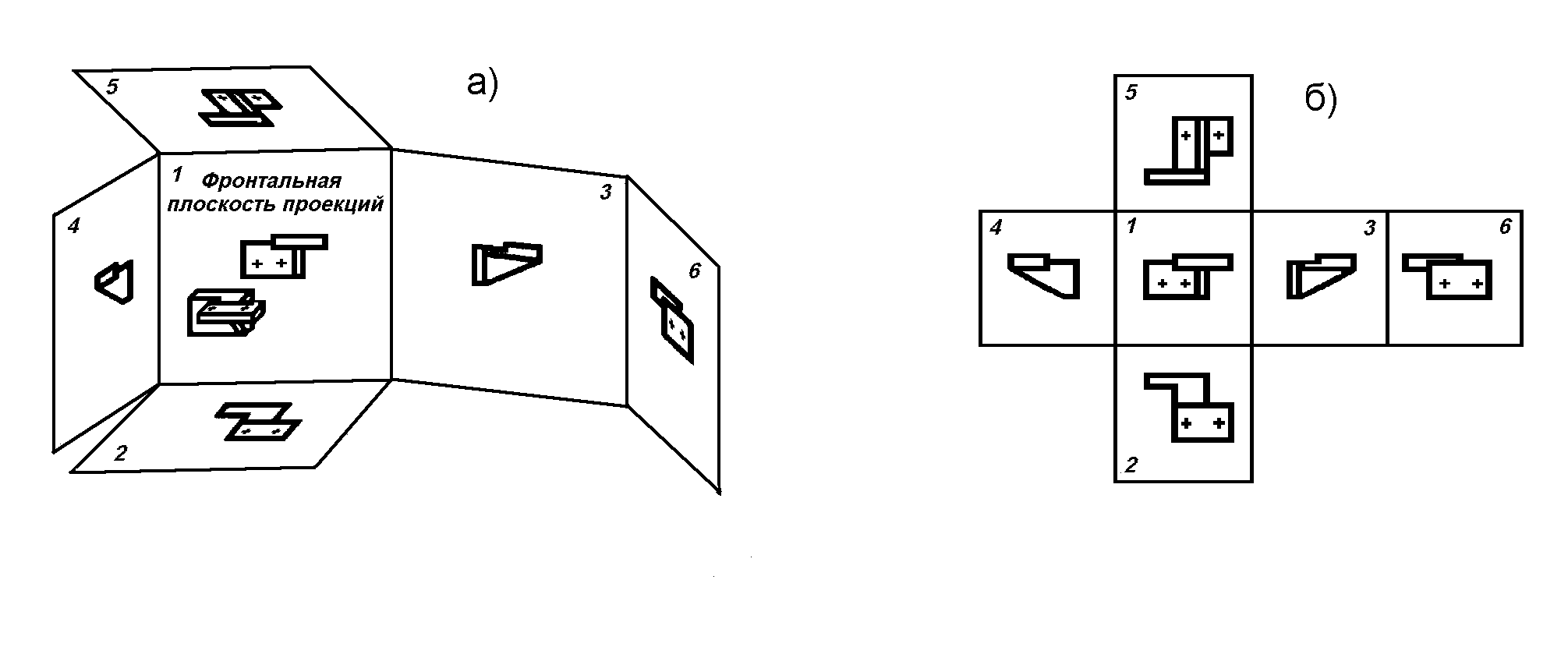

Рис. 5.1 Образование видов

Устанавливаются следующие названия видов, получаемых на основные плоскости проекций (основные виды, рис. 5.1):

1 – вид спереди (главный вид);

2 – вид сверху;

3 – вид слева;

4 – вид справа;

5 – вид снизу;

6 – вид сзади.

В строительных чертежах в необходимых случаях соответствующим видам могут присваиваться другие названия, например, «фасад», «план».

Главным видом называют вид, который даёт наиболее полное представление о форме и размерах предмета. Главный вид располагают на фронтальной плоскости проекций.

Количество изображений (видов, разрезов, сечений) на конкретный предмет должно быть минимальным, но достаточным для полного представления о предмете и его размерах (с применением установленных в соответствующих стандартах условных обозначений, знаков и надписей).

Пример: для изображения цилиндра нужно:

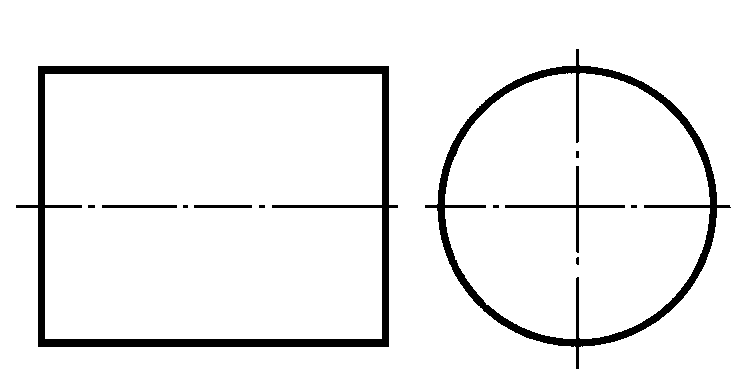

а) для представления о его форме – два изображения:

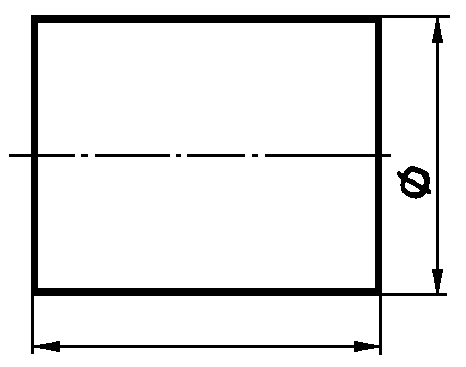

б) при простановке размеров второе изображение заменяем знаком диаметра. Таким образом, для деталей, имеющих цилиндрическую или коническую форму достаточно одного изображения, а второе заменяется знаком диаметра. Если какую- либо часть предмета на основных видах показать без искажения невозможно, то применяют дополнительные виды.

Д о п о л н и т е л ь н ы м называют вид на дополнительную плоскость проекций, которая не параллельна ни одной из основных плоскостей проекций. Дополнительный вид должен быть отмечен на чертеже прописной буквой русского алфавита, а у связанного с ним изображения предмета должна быть проставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (рис. 5.2, а).

Рис. 5.2 Дополнительные и местные виды

Дополнительный вид допускается поворачивать, но с сохранением положения, принятого для данного предмета на главном изображении; при этом к надписи должно быть добавлено графическое обозначение (повёрнуто) (рис. 5.2, б). Когда дополнительный вид расположен непосредственно в проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (рис. 5.2, в).

М е с т н ы м видом называют изображение отдельного, ограниченного места поверхности предмета. Местный вид может быть ограничен линией обрыва, по возможности в наименьшем размере (рис. 5.2, г), или не ограничен (рис. 5.2, д). Местный вид должен быть отмечен на чертеже подобно дополнительному виду. Размеры стрелок, указывающих направление взгляда, должны соответствовать приведённым ниже.

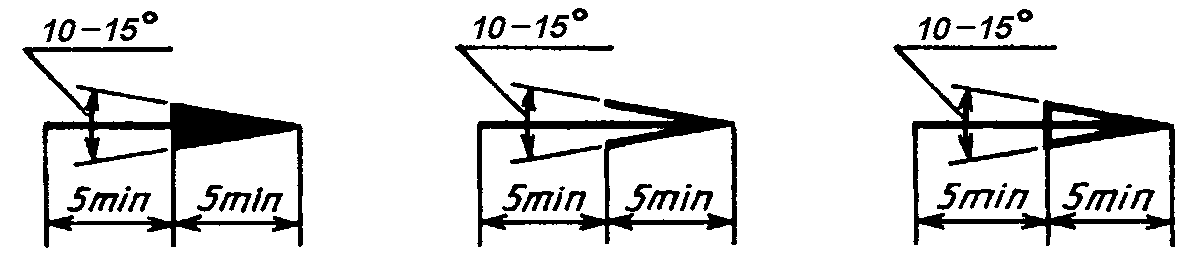

Р ис. 5.3. Размеры стрелок

В ы н о с н о й э л е м е н т (фрагмент) – дополнительное отдельное изображение (обычно увеличенное) какой–либо части предмета (здания, строительной конструкции и т. д.), требующее графического и других пояснений в отношении формы, размеров и иных данных. Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом). При применении выносного элемента соответствующее место на изображении отмечают замкнутой сплошной тонкой линией: окружностью, овалом и т. п., с обозначением выносного элемента прописной буквой русского алфавита на полке линии–выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен.

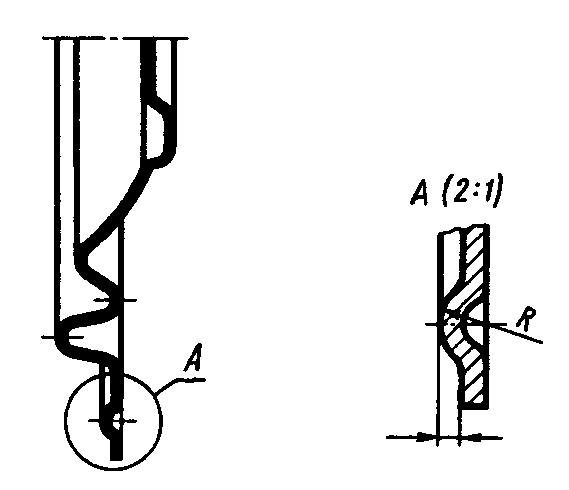

Рис. 5.4 Выносной элемент
