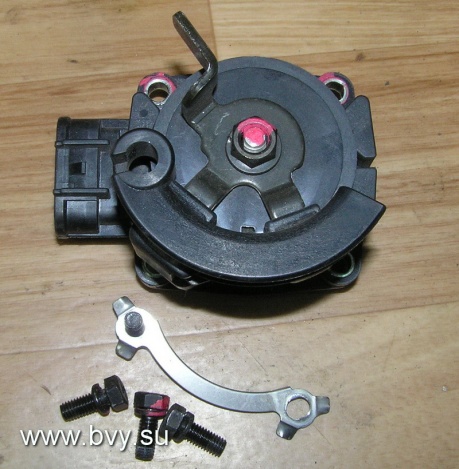

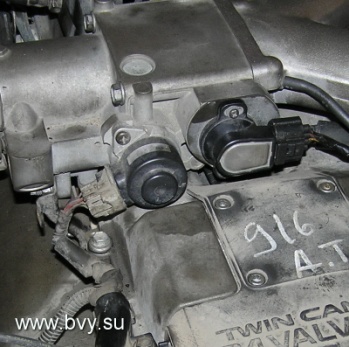

Датчик положения дросселя tps.

Датчик положения дроссельной заслонки был установлен на всех видах двигателей. В первом варианте он при замене требовал регулировку признака холостого хода. Во втором установка осуществлялась без регулировок. А на электронной заслонке требовалась особая регулировка датчика.



    При неисправности датчика блок фиксирует ошибку 41 (Р0120).

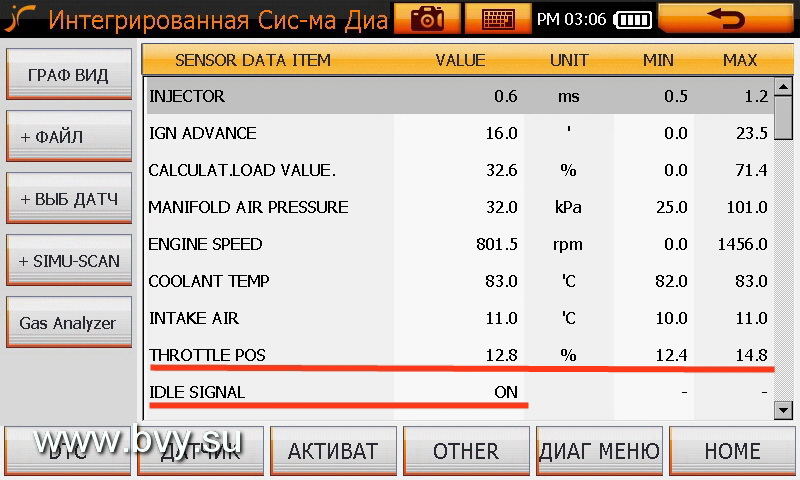

Правильность работы датчика контролируется сканером. На адекватность переключения признака холостого хода и в графике правильное изменение напряжения при дросселировании(без провалов и всплесков напряжения). На фото фрагмент даты со сканера мотора с клапаном холостого хода. Показание датчика на холостом ходу 12,8%

При обрыве датчика наблюдается хаотичное ограничение оборотов, неправильное переключение АКПП. А на моторе с эл. заслонкой – полное выключение управления заслонки. Замена датчика не представляет трудности. На первых моторах замена включает правильную установку и регулировку признака холостого хода. На втором типе моторов - замена заключается в правильной установке и сбросе АКБ. А на эл. дросселе регулировка осуществляется при помощи сканера. Нужно включить зажигание, отключить эл. мотор заслонки прижать заслонку пальцем и выставить показания TPS на сканере 10%-12% .Затем подключить разъем мотора и обнулить ошибки. После запустить мотор и проверить показания датчика. На холостом ходу прогретого мотора показания должны быть в районе 14-15%.

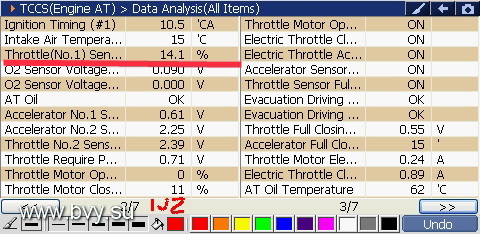

На фото правильные показания датчика на электродросселе в режиме холостого хода.

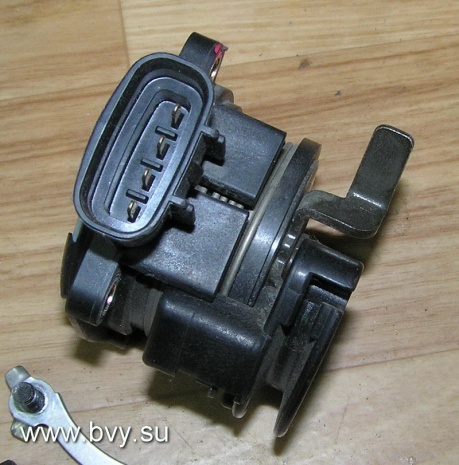

Датчик положения педали акселератора.

Устанавливался на системах с эл. дросселем. При неисправности блок фиксирует ошибку Р1120,Р1121. При замене не требует регулировки. Проверяется сканером и физически замером сопротивления каналов.

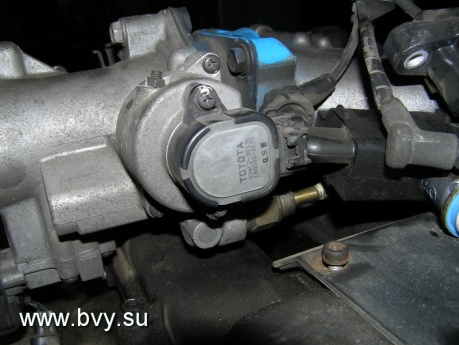

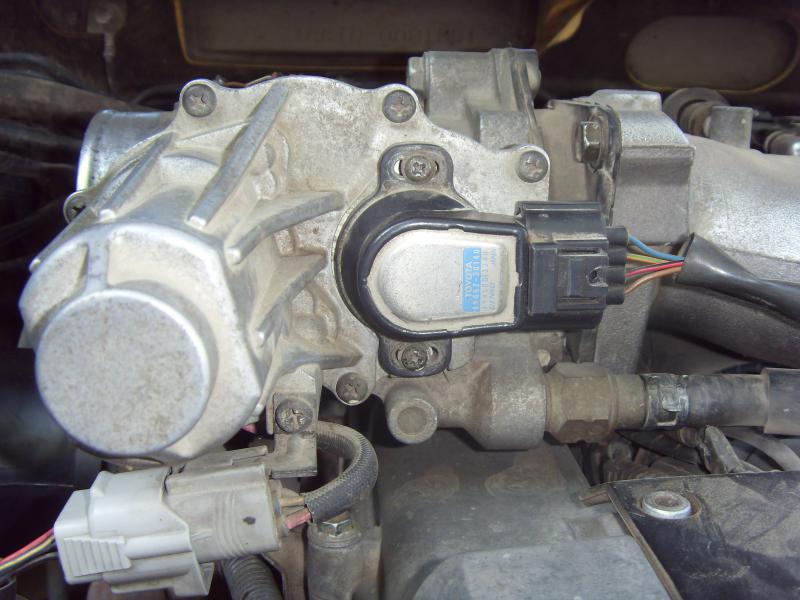

Электронный дроссель.

На смену клапану холостого хода и механическому дросселю с тросиковым приводом в 2000 годах пришел электронный дроссель. Вполне надежная конструкция робота.

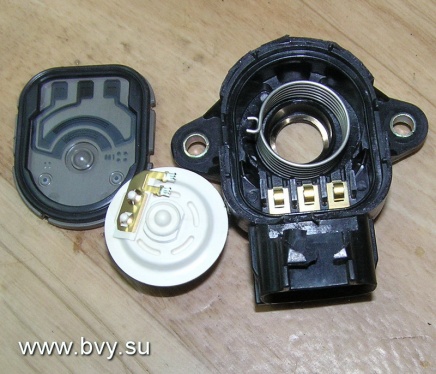

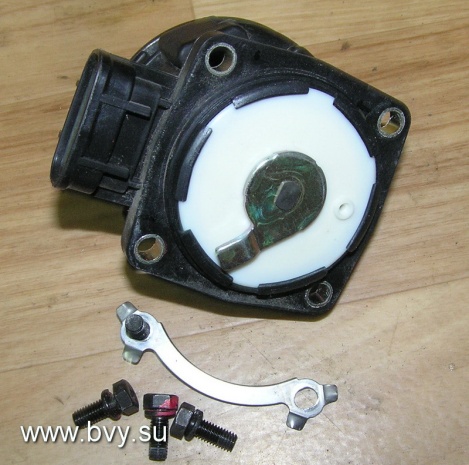

Тросик газа был оставлен, для возможности управления заслонкой при возникновении неисправности( позволяет немного приоткрыть заслонку при практически полностью нажатой педали газа). Датчики положения педали газа и дроссельной заслонки и мотор - установлены на корпусе заслонки. Это дает преимущество в ремонте. Проблемы с электронным дросселем связаны с выходом из строя датчиков. В среднем после 10 лет эксплуатации стирается активный резистивный слой на потенциометрах. Ремонт заключается в замене датчиков, настройке TPS и последующим обнулением блока управления.

Газораспределение двигатель 1jz-ge 2jz-ge.

Смена ремня газораспределения производится через каждые 100 тысяч пробега. Установки и ремня ГРМ проверяют при диагностике. Изначально проверяют отсутствие кодов по распредвалу, затем стробоскопом угол зажигания.

И если есть предпосылки - проверяют метки, физически их совмещая, либо осциллографом по просмотру синхронизации датчиков коленвала и распредвала.

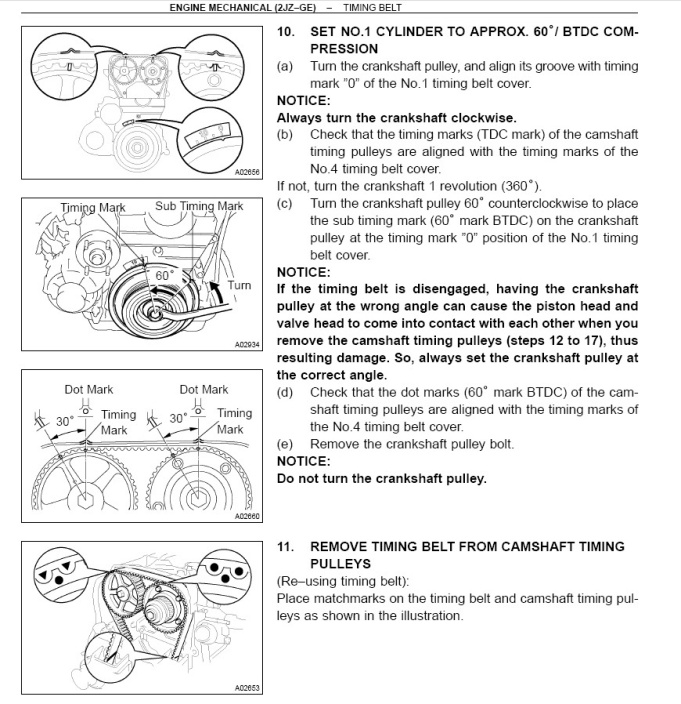

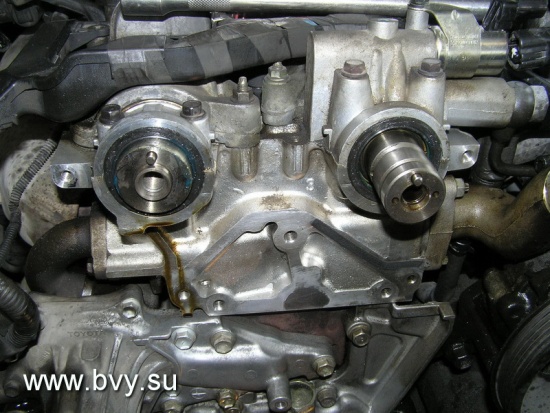

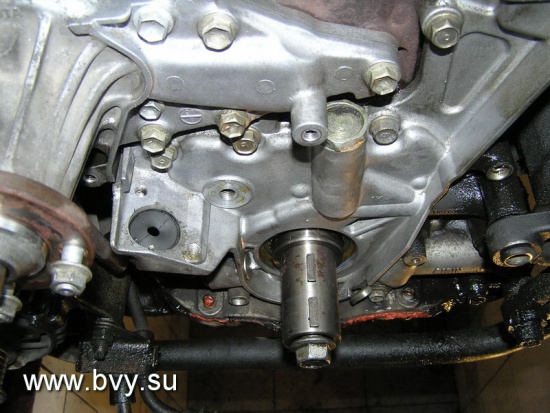

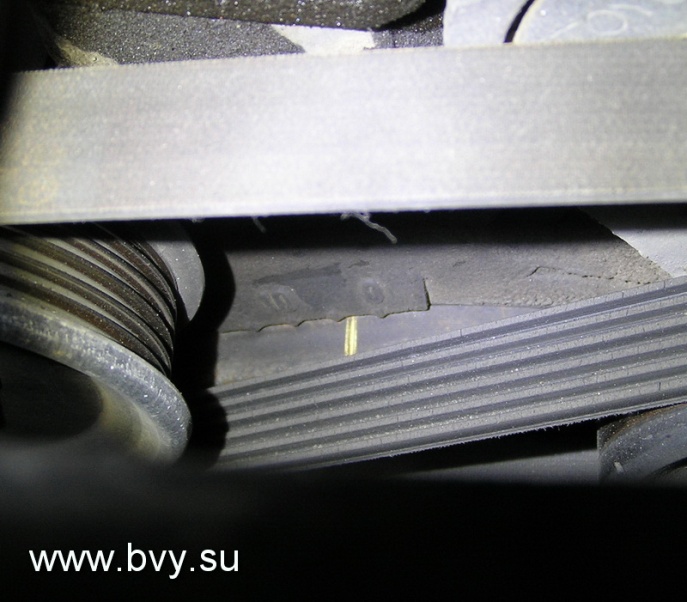

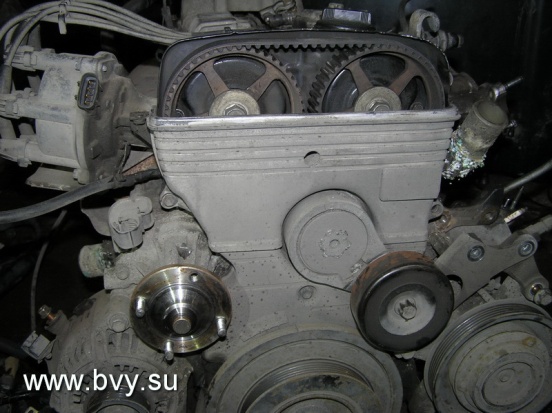

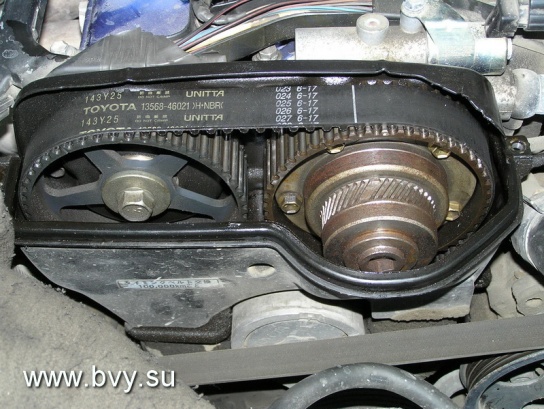

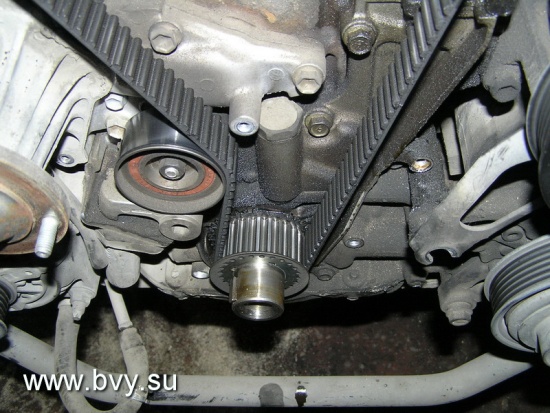

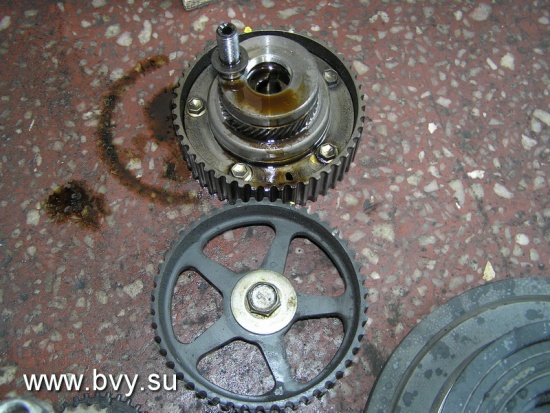

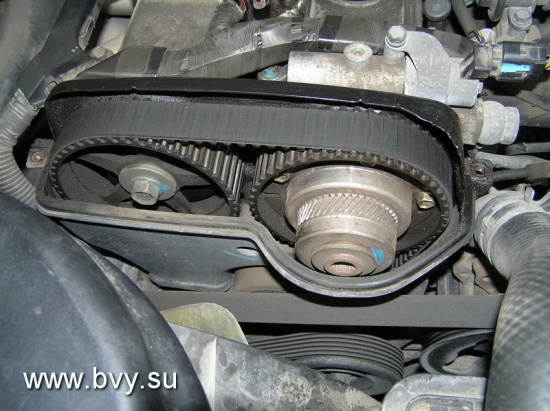

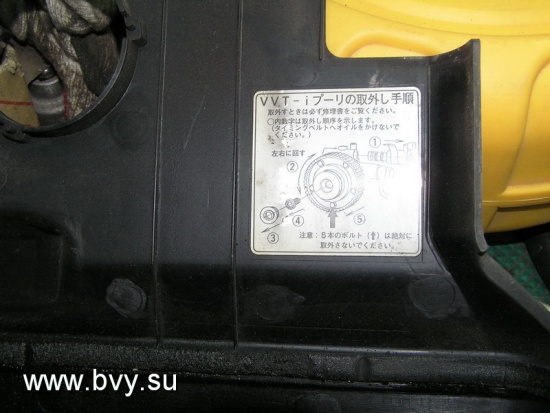

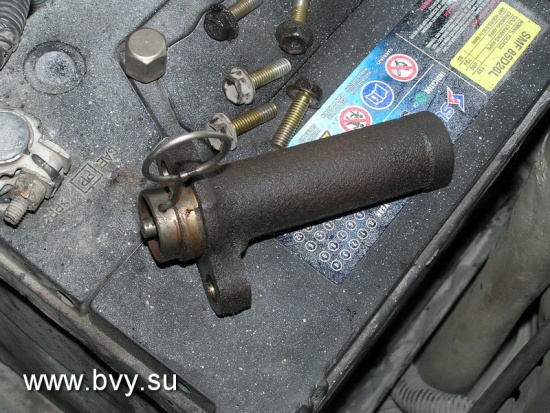

  Смена ремня на моторах 1JZ-GE 2JZ-GE  осуществляется совместно с сальниками роликами и гидравлическим натяжителем. На верхней крышке имеется фото правильного съёма муфты VVT-I . Четко очерченные установочные метки на ремне и на шестернях практически не оставляют шанса неверной установки ремня. При обрыве ремня ГРМ не происходит фатальной встречи клапанов с поршнем. Ниже на фотографиях примеры износа ремня, номер ремня ГРМ, снятые шестерни, установочные метки и гидравлический натяжитель.

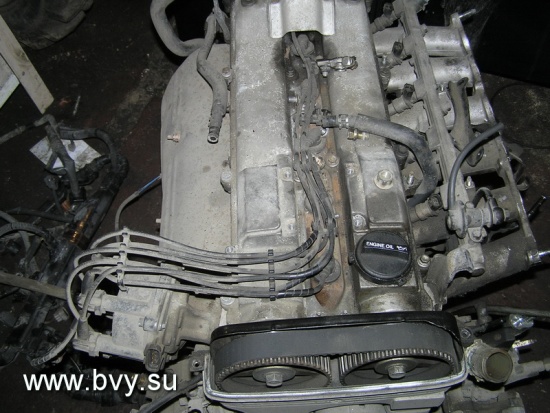

Система зажигания двигатель 1JZ-GE 2JZ-GE.

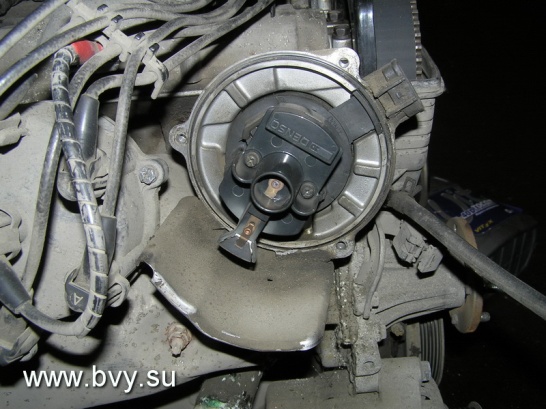

Распределитель зажигания.

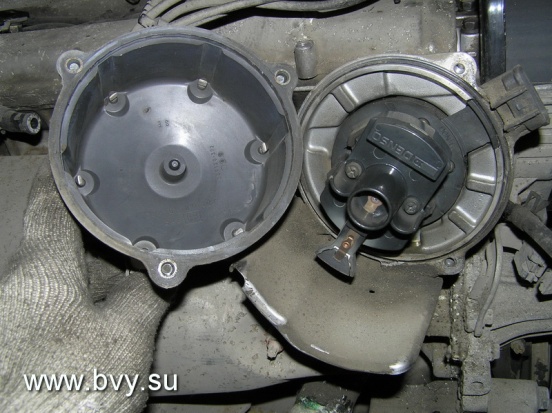

Распределитель - стандартного исполнения. Внутри находятся датчики положения и частоты вращения и бегунок.

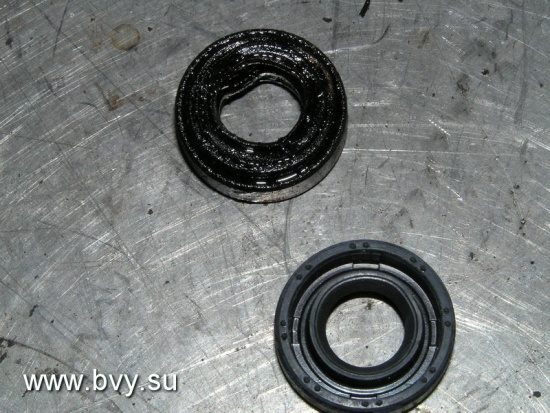

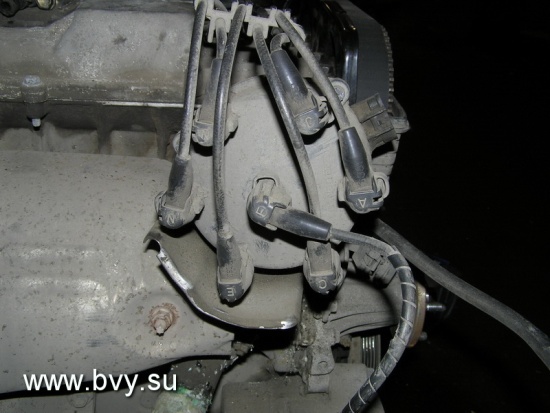

  Контакты высоковольтных проводов в крышке пронумерованы. Первый цилиндр помечен для установки. Единственная неудобность установка распределителя в головку. Привод шестеренчатый, но и он имеет метки для правильной установки. Проблемы с распределителем, как правило, связаны с протеканием масла. Либо по внешнему кольцу, либо через сальник внутри. Внешнее резиновое кольцо быстро без проблем меняется, а вот замена сальника вызывает определенные трудности. Горячая посадка маркерной шестерни - процесс замены сальника сводит на нет. Но при грамотном подходе и умелых руках эта проблема решаема. Размер сальника 10х20х6. Электрические проблемы распределителя стандартные - износ или заедание уголька в крышке, загрязнение контактов крышки и бегунка и увеличение зазоров, вследствие выгорания контактов.
