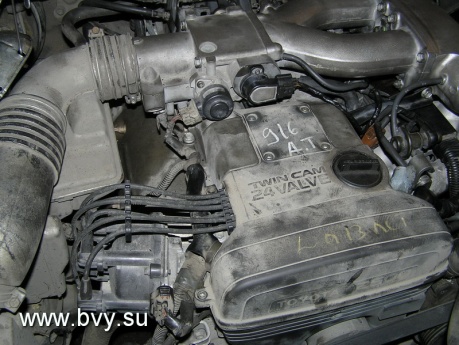

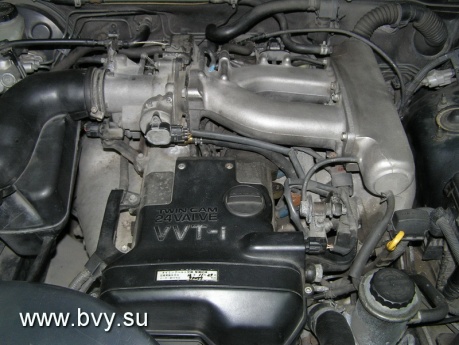

Двигатель 1jz-ge Диагностика и ремонт

Линейка двигателей Toyota JZGE — это серия бензиновых автомобильных рядных шестицилиндровых двигателей, которая пришла на замену линейке M. Все двигатели серии имеют газораспределительный механизм DOHC с 4 клапанами на цилиндр, объём двигателей: 2.5 и 3 литра.

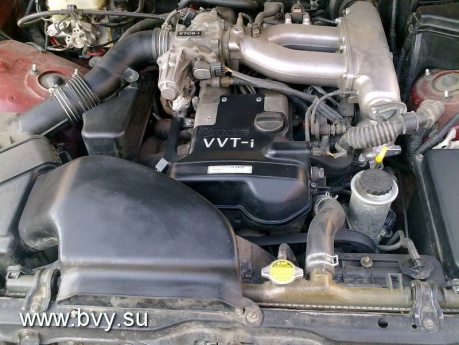

Двигатели рассчитаны на продольное размещение для использования с заднеприводной или полноприводной трансмиссией. Выпускались с 1990—2007 гг. Преемником стала линейка V6 двигателей GR. 2.5 литровый 1JZ-GE являлся первым двигателем линейки JZ. Этот двигатель комплектовался 4 или 5-ступенчатой автоматической коробкой передач. Первое поколение (до 1996 г.) имело классическое «трамблёрное» зажигание, второе — «катушечное» (одна катушка на две свечи зажигания). Кроме того, второе поколение было оснащено системой изменения фаз газораспределения VVT-i, что позволило сгладить кривую крутящего момента и увеличить мощность на 14 л. с. Как и остальные двигатели серии, механизм ГРМ приводится ремнём, двигатель также имеет только один приводной ремень для навесного оборудования. При обрыве ремня газораспределения не происходит разрушения двигателя. Двигатель устанавливался на автомобили:Toyota Chaser, Cresta, Mark II, Progres, Crown, Crown Estate, Blit.

    Технические характеристики 1JZ-GE, 1-е и(2-е) поколение: Тип: Бензиновый, впрыск Объём:2 491 см3  Максимальная мощность:180 (200) л.с., при 6000 (6000) об/мин Максимальный крутящий момент:235 (255) Н•м, при 4800 (4000) об/мин  Цилиндров: 6. Клапанов:24 . Диаметр поршня 86 мм, ход поршня — 71.5 мм. Степень сжатия — 10 (10.5).

Условия эксплуатации, тонкие места в ремонте, проблемы двигателей 1JZ-GE 2JZ-GE .

Диагностика: Дата со сканера.

Разработчики заложили достаточно информативную диагностическую дату, по которой можно производить точный анализ работы датчиков по сканеру. Заложили необходимые тесты датчиков. Исключение составляет система зажигания, которая практически не диагностируетсясканером. В дате представлена работа всех датчиков и электронных блоков без излишеств. В графическом режиме информативен просмотр переключения датчика кислорода. Имеются тесты проверки топливного насоса, изменение времени впрыска ( длительность открытия инжекторов), активация клапанов VVT-i, EVAP, VSV, IAC. Единственный минус, нет теста – баланса мощности с поочередным отключением инжекторов, но и этот изъян можно легко обойти- отключением разъемов с инжекторов, для определения неработающего цилиндра. В целом большинство проблем распознаются при сканировании, без использования дополнительного оборудования. Главное, что бы сканер был проверенным, с правильным отображением параметров и символов.

Ниже скриншоты с дисплея сканера.

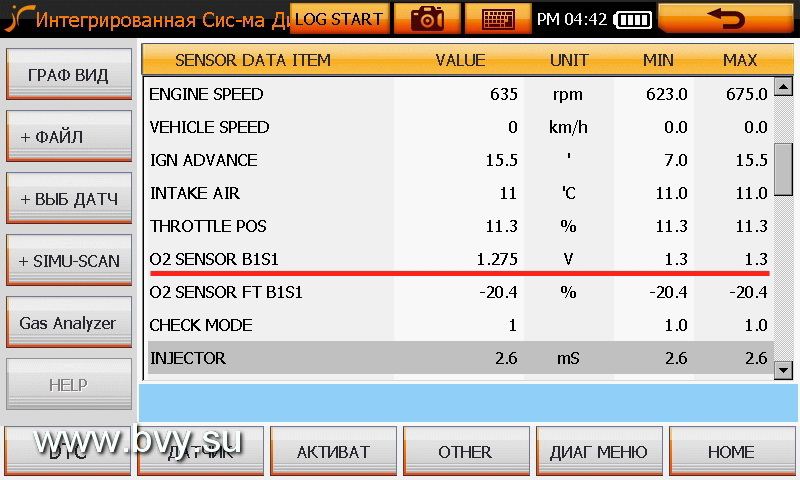

Фото.Нереальные данные датчика кислорода(замыкание сигнальной цепи на цепь подогрева).

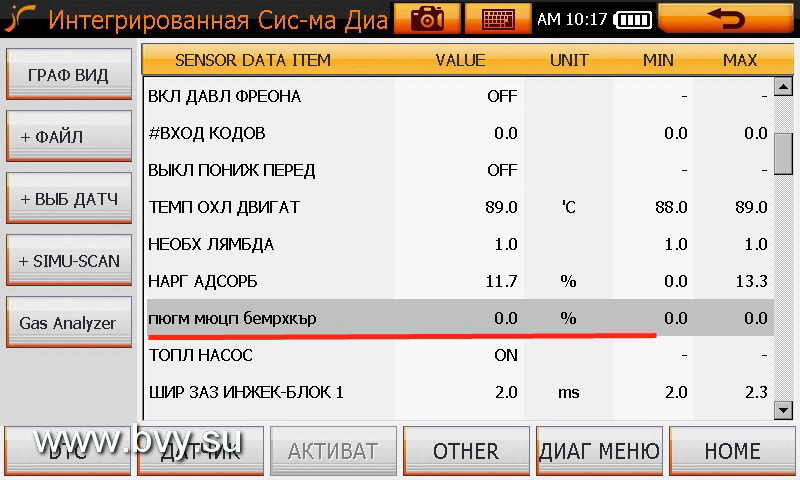

Фото.Ошибка программного обеспечения сканера

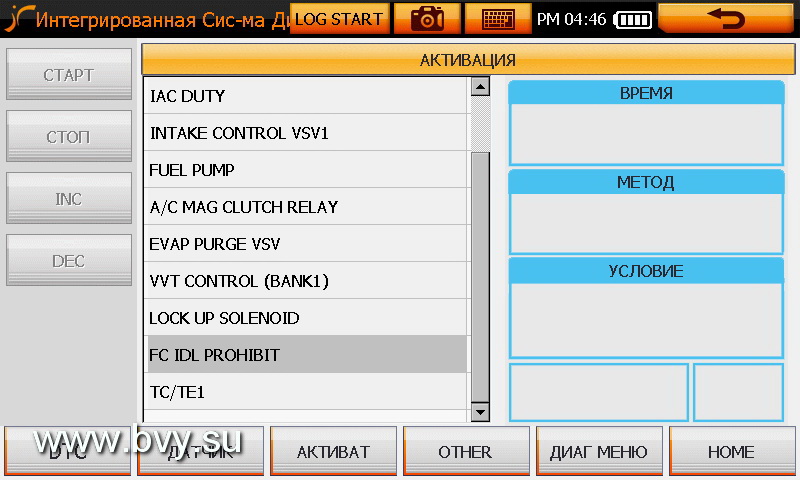

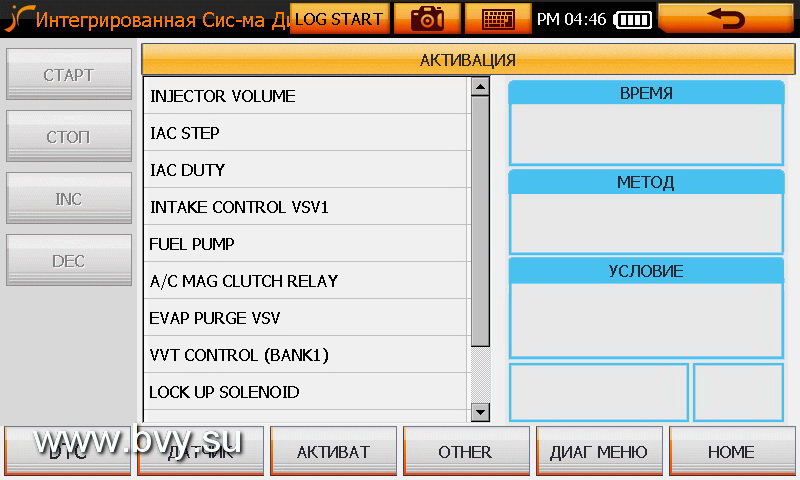

Фото.Окно с перечнем тестов активации исполнительных органов.

Фото.Продолжение

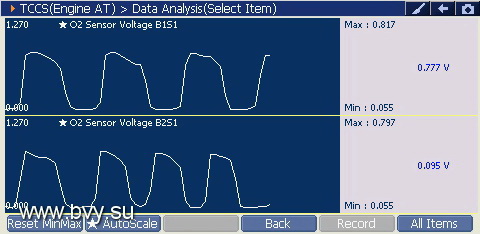

Фото.Отображение текущих данных датчиков кислорода в графическом режиме.

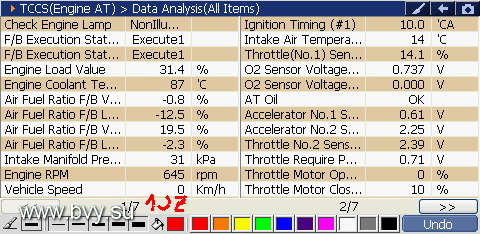

Фото. Фрагмент текущих данных со сканера.

Датчики двигатель 1JZ-GE 2JZ-GE.

Датчик детонации.

 Датчик детонации фиксирует детонацию в цилиндрах и передает информацию блоку управлению. Блок корректирует угол опережения зажигания. При неисправности датчиков (их два) блок фиксирует ошибку 52,54 Р0325,Р0330.

Как правило, ошибка фиксируется после «сильной» перегазовки на х\х или при движении. Проверить работоспособность датчика на сканере невозможно. Нужен осциллограф для визуального контроля сигнала с датчика.

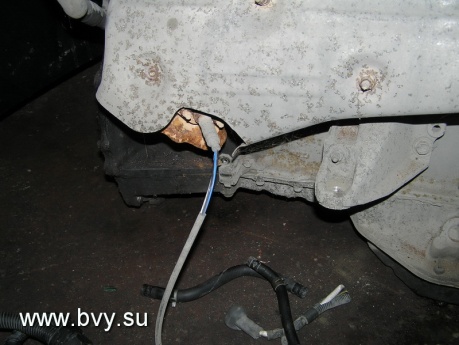

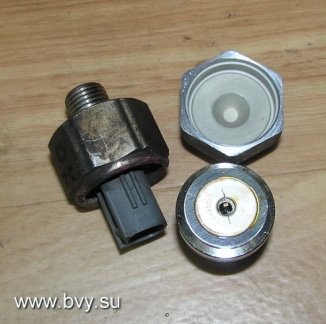

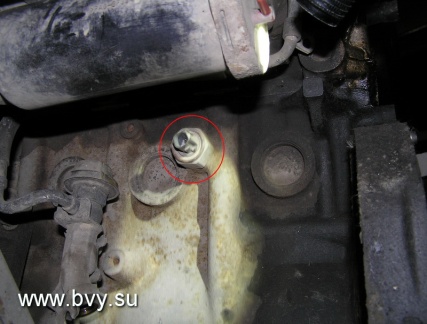

Фото. Расположение датчика. Начинка датчика.



Датчик(и) кислорода.

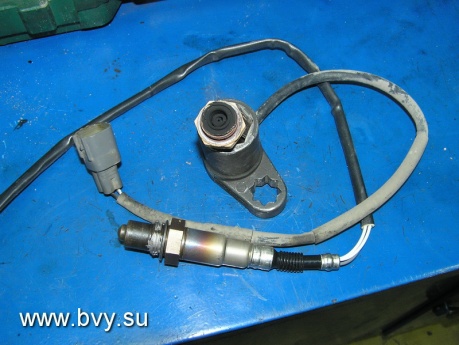

Проблема датчика (ков) кислорода на этом моторе стандартная. Обрыв подогревателя датчика и загрязнение активного слоя продуктами сгорания (уменьшение чувствительности). Неоднократно были случаи отлома активного элемента датчика. Примеры датчиков.



При неисправности датчика блок фиксирует ошибку 21 Р0130,Р0135. Р0150,Р0155. Проверить работоспособность датчика можно на сканере в режиме графического просмотра или при помощи осциллографа. Подогреватель проверяется физически тестером – замер сопротивления.

Рис. Пример работы датчика кислорода в режиме графического просмотра.

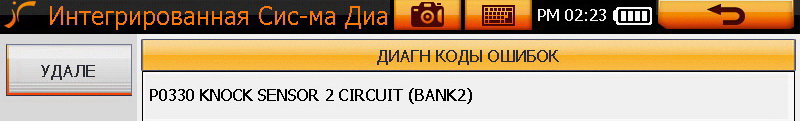

Рис. Зафиксированные сканером коды ошибок.
