Оконные заполнения барабана

От того, каким образом сделаны оконные заполнения барабана, во многом зависит состояние температурно-влажностного режима в храме и возможность его нормализации. Окна барабана должны, во-первых, обладать достаточными теплозащитными характеристиками и, во-вторых, не препятствовать естественному воздухообмену.

Первое требование можно выполнить путем установки в оконных проемах барабанов заполнений, изготовленных и смонтированных по аналогии с остальными оконными заполнениями здания, второе — с помощью установки в нескольких оконных проемах барабанов незадуваемых аэрационных устройств, обеспечивающих беспрепятственное удаление воздуха под воздействием избыточного давления. Аэрационное устройство монтируется в верхней части проема, оставшаяся часть окна перекрывается такой же рамой, как и все остальные окна здания.

В одноглавых крестово-купольных, шатровых и бесстолпных храмах аэрационные устройства устанавливаются с учетом местной розы ветров. Желательно смонтировать два устройства в окнах различной ориентации, так как установка лишь одного устройства не обеспечивает равномерного прогрева барабана.

В пятиглавых храмах аэрационные устройства монтируются в оконных проемах барабанов, находящихся в аэродинамической тени: два — в центральном барабане в проемах, обращенных к малым, и по одному — в тех оконных проемах малых барабанов, которые обращены к центральному. При этом необходимо иметь в виду, что установка аэрационных устройств в малых восточных барабанах очень желательна для обеспечения нормального воздухообмена в алтарной части храма.

Может быть предложено несколько конструктивных решений незадуваемого вытяжного аэрационного устройства, действующего под влиянием избыточного давления.

Жалюзийная решетка с незадуваемым экраном

Практика показала, что установка в оконных проемах барабанов жалюзийных решеток без экранов зачастую не дает желаемого результата, так как не защищает внутренний объем от задуваний при лобовой атаке ветра. Экран устанавливается с наружной стороны окна напротив решетки на расстоянии 10-15 см от стены барабана, перекрывая вытяжные отверстия по периметру с запасом 10-15 см. При лобовой атаке ветра воздушные потоки обтекают экран, за ним создается зона пониженного давления, и вентиляционное отверстие работает на вытяжку. Экран можно изготовить из тонированного алюминия, оргстекла или другого аналогичного материала (рис. 34).

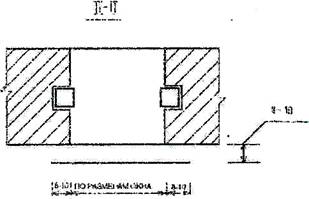

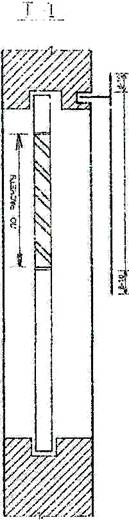

Рис 34. Схема аэрационного устройства — жалюзийных решеток с экраном

Окна «внахлест»

Главным недостатком этого типа аэрационных устройств является возможность задувания наружного воздуха во внутренний объем здания при лобовой атаке ветра, а также при определенной разнице температур наружного и внутреннего воздуха. Поэтому желательно монтировать их вместе с наружными экранами, исключающими возможность задувания.

Окна внахлест можно устанавливать как при двойном, так и при тройном остеклении. При этом наружное стекло не доходит до верха, а в верхней части наружной рамы укрепляется деревянная жалюзийная решетка, перекрытая снаружи защитным экраном. Внутреннее стекло (или, при тройном остеклении, — два стекла в одинарной раме) не доходит до нижнего конца оконной рамы, где остается пеостекленный проем.

Следует иметь в виду, что при остеклении такого типа и при определенном соотношении параметров наружного и внутреннего воздуха возможно выпадение конденсата на внутреннем стекле. Поэтому внутреннюю раму нужно оборудовать устройством для сбора конденсата и вывода его наружу (рис. 35).

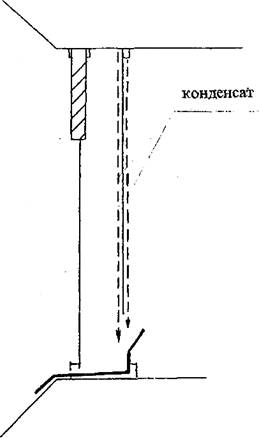

Рис. 35. Схема устройства для сбора конденсата при установке в барабане окон «внахлест»
