Пластовые дренажи
Для защиты от подтопления подземными водами зданий, подвальных помещений и подполий, расположенных в сложных гидрогеологических условиях, например, в водоносных пластах большой мощности, а также при слоистом строении водоносного пласта, если недостаточно эффективности кольцевых и пристенных дренажей, следует устраивать пластовые дренажи (рис. 31).

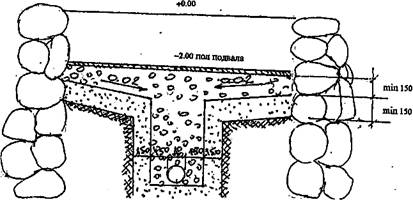

Рис 31. Пластовый дренаж под полом подвала
При прокладке дренажей всех типов, в том числе и пластовых, необходимо прежде всего обеспечить отвод дренажных вод за пределы храма. Для этого сооружается сбросной участок, на котором укладывают глухие трубы, устраивают смотровые колодцы. Если дренаж оказывается ниже, чем отводящий участок (водосток), приходится предусматривать в проекте станцию перекачки (насосную станцию).
После подготовки водостока приступают к устройству пластового дренажа, представляющего собой фильтрующую обсыпку в сочетании с дренами. Обсыпка предназначена для перехвата грунтовых вод, поступающих снизу. Выполненная из крупных фильтрующих материалов, она нарушает капиллярный подсос в полы зданий, что обеспечивает их защиту не только от подтоплений, но и от увлажнения.
Под полом подвала, а при его отсутствии — под полом здания производят срезку грунта (на глубину, определяемую расчетом), а также зачистку и планировку дна с уклоном не менее 0,02 в сторону дренажных труб.
В зависимости от геологического строения участка фильтрующая обсыпка может быть однослойной или двухслойной. В полускальных грунтах укладывают обычно однослойную обсыпку, а в пылеватых песках и в глинистых грунтах — двухслойную. Однослойная обсыпка состоит только из щебня или гравия, двухслойная — из слоя песка толщиной не менее 15 см (в мягкопластичных грунтах — не менее 20 см), уложенного на грунт, и слоя гравия или щебня, помещенного поверх песчаного слоя, толщина которого также должна быть не менее 15 см.
По спланированному дну последовательно отдельными участками укладывают крупнозернистый песок заданной толщины. Затем сверху кладут слой гравия или щебня, если требуется двухслойная обсыпка. При этом не следует допускать нарушений в сопряжении слоя щебня в фильтрующей постели с обсыпкой из щебня дренажных труб (эти слои должны быть хорошо гидравлически связаны). Затем приступают к укладке дренажных (перфорированных) труб в местах, удобных для их выпусков. Минимальный уклон труб — 0,01.
Вертикальные дренажи
Вертикальные дренажи могут относиться как к группе дренажей местной защиты, так и к системе дренажей, обеспечивающих общее понижение уровня грунтовых вод на территории храма. Такие дренажи обладают большей водозаборной способностью, чем горизонтальные (кольцевые, пристенные, пластовые, береговые, головные), и поэтому могут понижать уровень грунтовых вод на значительную глубину. Вертикальные дренажи представляют собой ряд (или контурную группу) трубчатых колодцев, объединенных в единую систему с помощью водопроводящих устройств и насосной станции. Это может быть также группа разбросанных (часто на большом расстоянии друг от друга) трубчатых колодцев, не объединенных в общую систему и обслуживаемых отдельными насосными агрегатами.
В реставрационной практике вертикальные дренажи не применяются по ряду причин. Это связано с тем, что откачка воды производится принудительным путем с помощью насосных станций, что ведет к значительному удорожанию строительства (по сравнению с устройством горизонтальных дренажей). Следует отметить также неудобство и дороговизну эксплуатации системы, поскольку требуется специальная служба наблюдения за насосными станциями и водозаборными трубчатыми колодцами.
