Конструкция отмостки и организованный водоотвод

Отмостке, как правило, уделяется незаслуженно мало внимания, в то время как она является неотъемлемой частью конструкции здания. Для ее сооружения используется глина, которая всегда считалась и считается до сих пор хорошим гидроизоляционным материалом. Ее укладывают в виде глиняного замка в пазухи фундаментов около стен подвальных помещений, доводя этот слой до уровня земли. Сверху, в радиусе 1-1,5 м от стены глиняное основание покрывают бетоном или асфальтом на бетонном основании. Этот перекрытый участок глиняного замка и есть отмостка. Не случайно, что такие отмостки в процессе эксплуатации подвергаются разрушению, покрываются трещинами, их поверхность приобретает волнообразный характер. Дело в том, что под асфальтовым или бетонным покрытием в верхней части глиняного замка скапливается вода, проникшая через трещины, либо в результате выпадения конденсата. Эта вода не имеет возможности испаряться и, в силу ничтожно малого коэффициента фильтрации, не может двигаться вниз. Известно, что вспучивание поверхности вызывает не только замерзание воды, содержащейся в грунте, но и — в значительной степени — подсасывание влаги из нижележащих слоев. Капиллярный подъем влаги в глинистых грунтах достигает нескольких метров, поэтому в глиняном замке, уложенном в обводненной земле, происходит пучение, что приводит к образованию трещин и разрушению отмостки. При этом в местах ее примыкания к зданию может разрушаться и стена.

Поверхность отмостки должна быть пористой и хорошо испаряющей воду, а это означает, что глина, бетон и асфальт не должны использоваться при устройстве отмосток. Покрытиями, отвечающими указанным качествам, могут быть природные камни (булыги, брусчатка, лещадная плитка и т.п.). Основанием под отмостку должна служить фильтрующая постель, состоящая из щебня и песка (аналогично конструкции пластового дренажа, только в этом случае в нижнем слое фильтра будет щебень, а в верхнем — песок). Камни покрытия необходимо укладывать с уклоном 6-10%. Такой же уклон должно иметь и ложе под отмостку, в которое втрамбовывается щебень (рис. 25). Вдоль отмостки прокладывается и заполняется щебнем грунтовый лоток, принимающий воду из фильтрующей постели и отводящий ее в дренаж, либо в закрытую систему водостока или на рельеф.

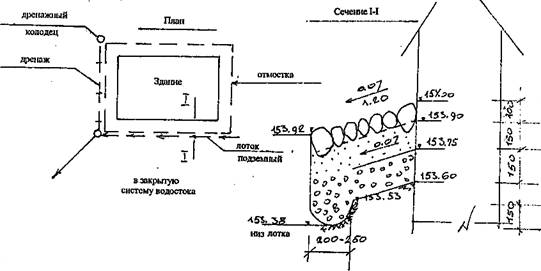

Рис. 25. Конструкция устройства отмостки

Такая конструкция отмостки отвечает предъявляемым к ней требованиям. Во-первых, камни укладываются с уклоном 6-10% — на отмостке с таким уклоном вода задерживаться не будет. Во-вторых, минимум воды, все-таки проникшей под отмостку, а также конденсат, образовавшийся под покрытием, будут частично испаряться через швы и отверстия между камнями, а частично — стекать в грунтовый лоток. Швы и отверстия между камнями тщательным образом засыпаются и затираются крупным песком. Эта операция повторяется многократно, до тех пор пока песок не перестанет сыпаться между камнями. Камни подбираются таким образом, чтобы отверстия между ними были минимальными.

Водоотвод с крыши здания осуществляется либо с помощью водометов и навесных труб, либо без водоотводящих сооружений, прямо на поверхность земли или отмостку. Водометы должны находиться на определенном расстоянии от стены здания, в противном случае вода будет попадать на стену здания, замачивая и обводняя ее. При навесных трубах желательно, чтобы каждая из них была подключена к закрытой системе водостоков. При проектировании вертикальной планировки проведению такого мероприятия в последнее время уделяется особое внимание.

В случае открытого стока воды с крыши вдоль отмостки укладываются водоотводящие лотки, перехватывающие стекающую с отмостки воду и не допускающие проникновения ее под фундамент здания. Вода из лотков эвакуируется в закрытую систему водостоков, либо отводится на значительное расстояние от здания, после чего выпускается на рельеф.
