Гигрографы и термографы

Принцип работы гигрографов и гигрометров основан на свойстве обезжиренного человеческого волоса или гигроскопической органической пленки изменять длину в зависимости от изменения влажности воздуха. Реагирующим элементом в термографе является биметаллическая пластинка, меняющая радиус изгиба с изменением температуры.

Самописцы являются наиболее рациональными для использования приборами. Непрерывная фиксация на ленте (в течение суток или недели) параметров температуры и относительной влажности воздуха создает ясную картину состояния микроклимата в помещении и помогает определить время и причины их колебания.

При работе с самописцами необходимо обратить внимание на соблюдение следующих правил:

- исходные значения температуры и относительной влажности при установке новых лент определяются по показаниям аспирациоиного психрометра или ИВТМ-7;

- при установке новой ленты стрелку самописца можно отводить только с помощью специальной ручки отвода;

- нижний край ленты должен совпадать с основанием барабана;

- барабан при установке должен опуститься до устойчивого положения; при этом нельзя вращать барабан против часовой стрелки;

- стрелка самописца заполняется только специальными чернилами 4 СП-1;

- перо устанавливается на исходную позицию только с помощью специального регулировочного винта, расположенного вне корпуса прибора.

От соблюдения всех этих правил зависит точность показаний приборов. Термографы М-16 и гигрографы М-21 реализует Торгово-снабженческая фирма «Гидрометпоставка» (123242 Москва,

Ново-Ваганьковский пер., 8; тел.: 255-20-87; факс: 205-47-00). Они являются аналогами приборов-самописцев, изготовлявшихся ранее Рижским заводом «Гидрометприбор». Выпускает их завод в Обнинске, однако по большей части это приборы суточного действия (№ тел. в Обнинске: 8-08439 64-127).

Термогигрограф ТГ-У

Для постоянных непрерывных измерений и записи параметров температуры и относительной влажности воздуха может использоваться модифицированный прибор ТГ-У (термогигрограф универсальный). Прибор состоит из датчика температуры (биметаллическая пластина), датчика влажности (человеческий волос), передаточных механизмов этих датчиков, регистрирующей части — стрелок с пером для записи температуры и влажности, барабана с диаграммным бланком. Все элементы находятся в одном корпусе, запись температуры и влажности происходит на одном диаграммном бланке. ТГ-У обеспечивает три скорости вращения барабана: месячную, недельную, суточную.

При замене диаграммного бланка начальная точка температуры и влажности на новом бланке ставится в соответствии с показаниями аспирационного психрометра или ИВТМ-7, с помощью которых следует произвести замеры температуры и влажности.

Диапазон регистрации температуры: от - 10°С до + 50°С. Диапазон регистрации относительной влажности — от 0% до 100%. Каждый прибор укомплектован элементами питания (по желанию заказчика комплектуется сетевым блоком питания). При заказе необходимо указать, какой комплект питания требуется.

ТГ-У выпускается предприятием «Прогноз», Латвия. (226011 Рига, ул. Лачплеша, 87. Контакт, тел.: 286 695).

Развитие элементной базы электроники, а также работы ряда отечественных фирм (Научно-технологический парк «Дубна», «Практик-НЦ», Инженерная фирма «ТОР», и др.) привели к появлению новых технических средств измерения, контроля и регистрации параметров микроклимата (температура, влажность) в музейных помещениях и церковных зданиях. К их числу относятся:

- портативные электронные приборы: ИВТМ-7, ИВТМ-7Р;

- многоканальные системы контроля: ИВТМ-7/8РМК, CK-32TF, АСКМ-128.

Основные технические характеристики этих приборов и систем приведены в таблице 2. Все перечисленные приборы и системы пожаробезопасны.

Конструктивные особенности портативных приборов позволяют производить замеры как в помещениях, так и в объемах витрин.

Портативный прибор для контроля температуры и относительной влажности ИВТМ-7

Предназначен для оперативного контроля температуры и относительной влажности воздуха. Зарегистрирован в Государственном реестре средств измерений под № 15500-96 и допущен к применению в качестве измерительного средства в Российской Федерации (сертификат Госстандарта России №2393 от 24.09.1996 г.)

Прибор представляет собой переносное устройство, питаемое от аккумулятора или батареи, соединенное кабелем с выносным зондом, в котором размещаются сенсоры влажности и температуры.

Чувствительным элементом измерителя относительной влажности является емкостный датчик с изменяющейся диэлектрической проницаемостью. В качестве чувствительного элемента измерителя температуры используется терморезистор, выполненный из никеля. Индикация показаний прибора осуществляется с помощью жидкокристаллического индикатора.

Основные технические характеристики прибора ИВТМ-7 и функциональная схема прибора представлены на рис. 20 и в таблице 2.

Таблица 2.

Техническая характеристика приборов и систем контроля температуры и относительной влажности

№	Технические характеристики	Портативные приборы				Системы
		ИВТМ-7	ИВТМ-7МК	ИВТМ-7/Р-МК	ИВТМ-7/8РМК	CK-32TF	АСКМ-32	АСКМ-128
1	Количество измеряемых каналов (N)	1	1	1	8	32	32	128
2	Диапазон измерения относит. влажности (? ), %	10...99	0.5...99	0.5(10)...99	0.5(10)...99	0.5(10). 99	0.5(10)...99	0.5(10).. 99
3	Диапазон измеряемых температур, t°C	-	-20...+60	-20...+60	-20 ..+60	-20.. +60	-20...+60	-20...+60
		20...+60
4	Погрешность измерения относит. влажности ± %, (при t° = 20±5°С)	2(20...98) 3(ц=10..20)	2 (ц=10...99) 0.5 (ц=0.5...10)	2 при (ц = 10 ..99) 0.5 при (ц = 0.5...10)
5	Дополнит, температурная погрешность измерения относит, влажности, %/°С, не более	0.2	0.1	0.1	0.1	0.1	0.1	0.1
6	Погрешность измерения температуры, ± °С	0.5	0.5 (0.2)	0.5	0.5	0.5	0.5	0.5
7	Количество каналов управления	нет	нет	1	8	нет	ДО 32	нет
8	Габаритные размеры: а) прибора (модуля управления и индикации), мм	148 х 68 х25	235x90x235	235x300x80		235x215x90	360x310x95	360x310x95
	б) выносного зонда, мм				20 х 15 х 210
9	Масса, кг	0.3	0.3	4	8	5	15	20
10	Связь с IBM PC	нет	RS232	RS232	RS232	RS232	RS232	RS232
11	Расстояние от датчика до блока управления, м	до 150	до 150	до 200	до 200	до 200	до 200	до 200

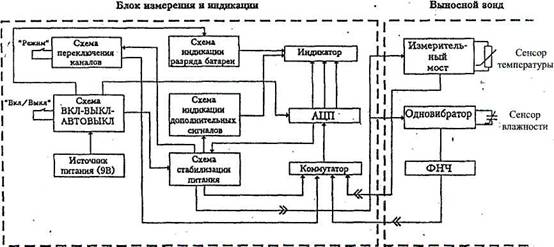

Рис. 20. Функциональная схема прибора ИВТМ-7

Восьмиканальный микропроцессорный измеритель-регулятор относительной влажности и температуры ИВТМ-7/8Р-МК

Основные технические характеристики системы ИВТМ-7/8Р-МК приведены в таблице 2. Она состоит из модуля управления и индикации, модуля реле и измерительных зондов.

Индикация показаний производится с помощью светодиодного прибора. Питание осуществляется от сети 220 В, 50 Гц. Модуль управления и индикации выполнен в виде микропроцессорной системы на основе микроконтролера Intel и является микро-ЭВМ. Он предназначен для измерения частоты сигнала от измерительных зондов, их усреднения, выдачи сигналов управления в модуль

реле, передачи измеренных значений температуры и влажности в компьютер. Обмен с компьютером производится по последовательному каналу связи с интерфейсом PS 232. Обмен с модулем реле включает выдачу сигналов по восьми линиям.

Программное обеспечение системы позволяет накапливать данные в памяти и выводить их на экране компьютера в виде таблицы или графика.

Система контроля микроклимата CK-32TF

Многоканальные системы дают возможность непрерывно получать информацию от датчиков по 32 (и более) каналам. Это позволяет анализировать и обобщать данные о состоянии температурно-влажностного режима одновременно в нескольких помещениях, оперативно принимать решения по поддержанию требуемых значений этих параметров. 32-канальная автоматизированная система контроля микроклимата предназначена для непрерывного круглосуточного измерения и цифровой индикации температуры и относительной влажности воздуха в помещениях и витринах.

Основные технические характеристики системы CK-32TF представлены в таблице 2. Она состоит из модуля управления и индикации, четырех блоков коммутации и измерительных преобразователей (от 1 до 32). В системе применены сенсоры резистивиого (температура) и емкостного (влажность) типов с использованием первичных частотных преобразователей.

Система совместима с компьютером IBM PC. Ее программное обеспечение позволяет видеть на экране компьютера общую схему производимых измерений, накапливать данные в памяти и выводить их на принтер или экран компьютера в виде таблицы или графика.

В действующих храмах, где отсутствует специальная служба наблюдения за температурно-влажностным режимом, должны быть установлены приборы, показывающие состояние температуры и относительной влажности внутреннего воздуха: метеотермометр и гигрометр волосяной M-I9. Эти приборы необходимо закрепить на стене (столбе) в средней части четверика, вдали от входной двери и от приборов системы отопления.
