Контрольно-измерительные приборы

Для наблюдении за температурно-влажностным режимом в церковных зданиях используются специальные измерительные приборы. Они могут быть стационарными и переносными.

К стационарным приборам относятся те, которые служат для постоянной записи воздушных параметров (гигрографы, термографы и системы автоматического контроля), к переносным — приборы, предназначенные для снятия разовых показаний: (психрометры и портативные электронные измерительные приборы).

Рекомендуется использовать:

- аспирационный психрометр МВ-4М (с механическим заводом) или М-34 (с электрическим заводом);

- термограф М-16Н (недельного завода) или М-16С (суточного завода);

- гигрограф М-21Н (недельного завода) или М-21С (суточного завода);

- универсальный термогигрограф ТГУ;

- портативные электронные приборы ИВТМ-7;

- многоканальные системы контроля: ИВТМ-7/8РМК; CK-32TF; АСКМ-32; АСКМ-128 (см. табл. 2).

Все перечисленные приборы в настоящее время можно приобретать в России.

Аспирационный психрометр

Принцип действия прибора основан на разности показаний сухого и увлажненного термометров (психрометрической разности), в зависимости от состояния воздушной среды. Это переносной прибор, с помощью которого производят измерения температуры и относительной влажности в любых помещениях и контролируют работу всех остальных измерительных приборов, использующихся в музее. Диапазон измерения температуры воздуха: от -25°С до +50°С. Диапазон измерения относительной влажности воздуха (при температуре от +5° до +40°С) — от 10% до 100%.

Аспирационный психрометр снабжен вентилятором, который приводится в действие путем механического завода (МВ-4М), либо от электропривода (М-34).

С помощью вентилятора создается равномерное движение воздуха с постоянной (2 м/сек) скоростью около шариков термометров, находящихся внутри никелированных трубок.

Порядок работы должен быть следующим:

- перед тем, как завести вентилятор, батист, которым обернут резервуар «мокрого» термометра, смачивают дистиллированной водой при помощи пипетки;

- смачивание необходимо производить аккуратно, чтобы вода лишь намочила батист и не пролилась на стенки трубки, что может привести к ошибке при определении степени влажности;

- прибор и батист всегда должны быть чистыми. Резервуар термометра обертывают батистом так, чтобы края ткани только на ¼ резервуара заходили друг на друга; нижнюю часть стягивают не очень туго, чтобы не мешать тяге воды;

- при проведении нескольких измерений механизм вентилятора каждый раз заводят до отказа, осторожно и равномерно. Батист смачивают через небольшие промежутки времени (в сухом воздухе через десять минут вентиляции ткань высыхает);

- снятие показаний термометров производят через 4 минуты после смачивания батиста и работы вентилятора. Высчитывают разность показаний сухого и увлажненного термометра и по психрометрической таблице определяют относительную влажность;

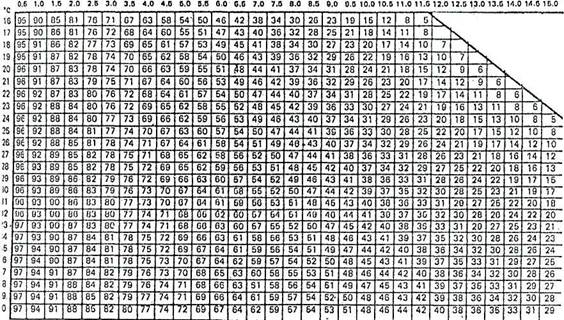

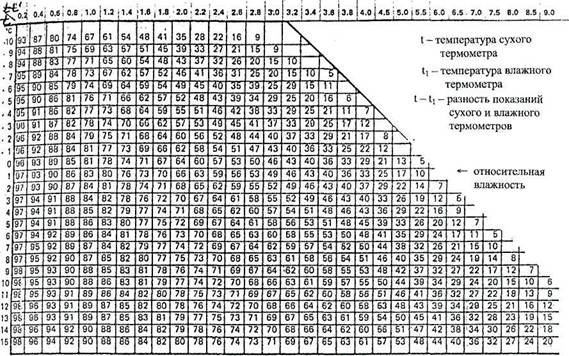

Таблица 3. Психрометрическая таблица

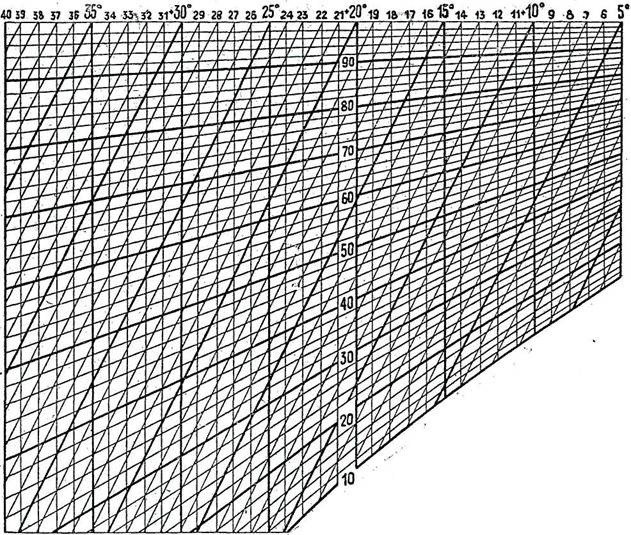

- определение относительной влажности можно производить по психрометрическому графику: по вертикальным линиям отмечают показания сухого термометра, по наклонным — смоченного. На пересечении этих линий получают значения относительной влажности, выраженные в процентах. Линии, соответствующие десяткам процентов, обозначены на графике цифрами: 10, 20, 30, 40, 50, 60, 70, 80, 90. Точность измерения относительной влажности зависит от точности измерения температуры;

Таблица 4. Психрометрический график

- контрольные замеры проводятся в одних и тех же условиях, в одних и тех же частях здания; при необходимости такие измерения производят во всех доступных местах;

- нужно периодически контролировать работу других измерительных приборов, сверяя их показания с показаниями аспирационного психрометра (в местах установки этих приборов) и определяя таким образом поправку к их показаниям;

- с помощью аспирационного психрометра следует также проводить замеры наружного воздуха, чтобы выяснить возможность проветривания. При определении влажности на открытом воздухе психрометр выносят из помещения за четверть часа до начала наблюдений и размещают (подвешивают) так, чтобы резервуары термометров находились на высоте 2 м над почвой. Смачивать батист вне помещения необходимо за 4 минуты до начала измерений. После этого вентилятор заводят до отказа.

- результаты наблюдений заносятся в специальный журнал, где записываются также значения температуры и влажности наружного воздуха и отмечаются атмосферные условия (дождь, снег). Аспирационный психрометр выпускается ГУП «Гидрометприбор» (212700, г. Сафоново Смоленской области; тел.: 4-42-83 (сбыт); телетайп: 78-15-18, Ветер);

Форма журнала регистрации температурно-влажностного режима.

Дата	Место расположения приборов	Время измерения	Температура внутренняя, t°С	Относит. влажность внутр. Ф%	Температура наружная, t°C	Относит. Влажность наружи. Ф%	Кол-во посетителей вдень	Примечания
1 мая	Алтарь, хоры, верхняя зона и т.п.	10 ч.	16	45	+12	50	50	солнце
		14 ч.	18	50	+16	40	50	пасмурно
		18 ч.	19	55	+16	50	50	дождь и т.п.

- прибор следует хранить в футляре в сухом отапливаемом помещении.
