ОКП 42 2460
(код ТН ВЭД России 9030320009)
Установки автоматические трёхфазные
для поверки счётчиков электроэнергии
HS-6303E
Руководство по эксплуатации
ТАЙП.411722.001 РЭ
Россия г. Санкт-Петербург
Настоящее руководство по эксплуатации предназначено для ознакомления с принципом работы установки автоматической трёхфазной для поверки счётчиков электроэнергии HS-6303E (далее – установка), с её конструкцией, для изучения правил использования, технического обслуживания, транспортирования и хранения. Руководство содержит сведения об основных технических характеристиках установки, а так же информацию о гарантиях изготовителя и заметки по эксплуатации изделия.
К работе со счётчиком допускаются лица изучившие руководство по эксплуатации и имеющие допуск к работе с электроустановками напряжением до 1000 В.
Описание и работа.
Назначение
Установки HS-6303E предназначены для регулировки и поверки трёхфазных и однофазных счетчиков активной, реактивной или активной и реактивной энергии класса точности 0,2S при измерении активной энергии и класса точности 0,5S при измерении реактивной энергии и менее точных. Поверка счётчиков может проводиться как в автоматическом, так и в ручном режимах.
Установки имеют исполнения отличающиеся классом точности 0,05 или 0,1 и наличием трёхфазных развязывающих трансформаторов тока.
Обозначение установок:
HS-6303E |
Cl |
NN |
|
||||
|
|
|
|
|
|
CT – с трансформаторами тока _ _ - без развязывающих трансформаторов тока |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Класс точности 0,05 или 0,1 |
|
|
|
|
|
|
|
||
|
|
|
|
|
|
Тип установки |
|
|
|
|
|
|
|
Характеристики
Технические характеристики установок приведены в Таблице 1.1
Таблица 1.1
№ |
Наименование параметра |
Единица измерения |
Значение параметра |
1 |
2 |
3 |
4 |
1 |
Диапазон регулирования тока |
A |
3×(0,001…120) |
2 |
Диапазон регулирования напряжения (Uном =3х220 В) |
В |
3×(1…300) |
3 |
Выходная мощность, на фазу: В цепи тока В цепи напряжения |
В·А |
1500 800 |
4 |
Несинусоидальность сигналов тока и напряжения при максимальной нагрузке, не более |
% |
0,5 |
5 |
Диапазон регулирования угла сдвига |
град |
0…360 |
Продолжение Табл. 1.1
1 |
2 |
3 |
4 |
|
6 |
Точность установки угла сдвига фаз |
град |
±0,1 |
|
7 |
Диапазон регулирования частоты |
Гц |
45-65 |
|
8 |
Точность установки частоты |
Гц |
0,01 |
|
9 |
Задаваемые гармоники |
|
2…21 |
|
10 |
Погрешность установки: -тока -напряжения |
% |
0,2 0,2 |
|
11 |
Нестабильность установленных значений за 120 с: -тока -напряжения -мощности |
% |
0,05 0,05 0,05 |
|
12 |
Коэффициент нелинейных искажений при максимальной нагрузке: -сигнала напряжения (от 0,8 до 1,15 Uном) -сигнала тока (от 0,05 Iном до Iмакс) |
% % |
не более 0,5 не более 0,5 |
|
13 |
Максимальная выходная мощность: по цепи напряжения по цепи тока |
В·А |
3×800 3×1500 |
|
14 |
Класс точности трансформаторов тока HS-9503B, при cosφ = 0.5C-1-0.5L, в диапазоне токов 3х(0,1…120) A |
% |
0,01 |
|
15 |
Первичный/вторичный ток трансформатора тока HS-9503B |
А |
3×0.1-120/ 3×0.1-120A |
|
16 |
Выходная мощность трансформаторов тока |
В·А |
60 |
|
17 |
Входной диапазон напряжений образцового счётчика |
В |
3×(40…480) |
|
18 |
Входной диапазон токов образцового счётчика |
A |
3×(0,01…120) |
|
19
|
Пределы допускаемой относительной погрешности образцового счётчика: при измерении активной энергии при измерении реактивной энергии |
|
Класса точности |
|
0,05 |
0,1 |
|||
% |
0,05 0,1 |
0,1 0,2 |
||
20 |
Количество одновременно проверяемых счётчиков |
шт. |
1…16 |
|
21 |
Диапазон рабочих температур |
ºС |
20 5 |
|
22 |
Напряжение питающей сети |
В |
3×220/240 15% |
|
23 |
Частоты питающей сети |
Гц |
50 1 |
|
24 |
Потребляемая мощность, не более |
В∙А |
3×3000 |
|
25 |
Габариты стойки (длина; ширина; высота) |
мм |
2200; 600; 1920 |
|
26 |
Габариты шкафа (длина; ширина; высота) |
мм |
600; 800; 1920 |
Условия окружающей среды при проведении поверки счётчиков должны соответствовать требованиям ГОСТ 8.584-2004. Температура окружающего воздуха (23 3)°С.
Установка позволяет проводить следующие испытания счётчиков:
- определение относительной погрешности;
- определение стандартного отклонения (S) при определении погрешности;
- проверка отсутствия самохода;
- проверка стартового тока;
- проверка погрешностей при смене чередования фаз;
- проверка дополнительных погрешностей при изменении напряжения и частоты сети
Программное обеспечение для управления работой установки с ПК предназначено для работы в операционных системах Windows 98/2000/XP/7, позволяет сохранять результаты поверки в базе данных и формировать протоколы поверки в формате Excel.
Состав изделия
Состав установки приведён в таблице 1.2
Таблица 1.2 Состав установки
№ |
Наименование блока, узла |
Кол. |
Основные функции |
1 |
Блок управления с индикацией и клавиатурой |
1 |
Формирование сигналов тока и напряжения, управление работой установки, индикация заданных параметров сети |
2 |
Усилитель тока и напряжения |
3 |
Усиление сигналов фазных тока и напряжения, подаваемых на поверяемые счётчики |
3 |
Трёхфазный многофункциональный образцовый счётчик HY-5303C |
1 |
Определение действительного значения энергии, прошедшей через поверяемые счётчики |
4 |
Вычислитель погрешности с индикатором |
16 |
Вычисление и индикация погрешности испытуемого счётчика |
5 |
Измерительные трансформаторы тока HS-9503B |
16 |
Гальваническая развязка цепей тока и напряжения. Поставляются в зависимости от исполнения установки |
6 |
Модуль интерфейса RS-485 |
16 |
Интерфейс между компьютером и проверяемыми счётчиками оснащёнными интерфейсом RS-485 |
7 |
Шкаф |
1 |
Размещение блока управления, усилителей тока и напряжения, образцового счётчика |
8 |
Стойка для навеса счётчиков |
1 |
Размещение мест навеса счётчиков, модулей интерфейса, трансформаторов тока и вычислителей погрешности |
9 |
Головки оптические |
16 |
Преобразование сигнала оптического испытательного выхода или движения метки диска индукционного счётчика в электрический сигнал. |
Устройство и работа.
С
труктурная схема установки изображена на рисунке 1.1
Рисунок 1.1 Структурная схема установки
Для формирования выходных сигналов тока и напряжения используется технологии цифровой частотной модуляции, амплитудной модуляции и фазовой модуляции. Процессор оцифровывает основную гармонику синусоидального сигнала и гармонические составляющие, если в выходном сигнале должны присутствовать гармоники и сохраняет информацию в ОЗУ. По сигналам генератора оцифрованные значения сигнала извлекаются из ОЗУ и подаются на входы цифро-аналоговых преобразователей (ЦАП). На выходах шести ЦАП формируются 6 синтезированных синусоидальных сигналов, которые имеют заданный фазовый сдвиг. С выходов ЦАП эти шесть сигналов поступают на входы усилителей тока и усилителей напряжения. Усилители усиливают входные сигналы, а их амплитуда устанавливается с помощью 16-битных ЦАП, что обеспечивает установку амплитуды сигналов с точностью 0.01% от полной шкалы. Сигналы с выходов усилителей тока и усилителей напряжения подаются на входные цепи поверяемых счётчиков и измерительные цепи образцового счётчика. Вычислители погрешности определяют отклонение частоты на испытательном выходе поверяемого счётчика от частоты, формируемой образцовым счётчиком, и выводят результаты измерений на индикаторы и по интерфейсу RS485 в ПК.

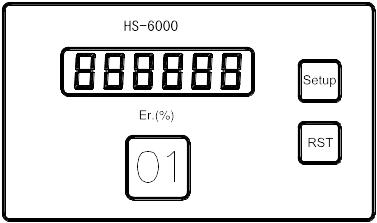

На индикаторе вычислителя погрешности отображается погрешность поверяемого счётчика при измерении энергии. Внешний вид лицевой панели вычислителя погрешности HS-6000 приведён на рисунке 1.2.
Рисунок 1.2 Вычислитель погрешности
Внешний вид клавиатуры блока управления приведён на рисунке 1.3, в таблице 1.3 указано назначение клавиш.
Reset |
Ua/Uab |
Ub |
Uc/Ucb |
Ia |
Ib |
Ic |
UI |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0.5L |
0.8L |
1.0 |
0.8C |
0.5C |
Forw. |
F1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1/Imax |
1/0.5Imax |
3/400% |
4/200% |
5/100% |
Set |
F |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6/50% |
7/20% |
8/10% |
9/5% |
0/2% |
. /1% |
ESC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 1.3 Клавиатура блока управления.
Таблица 1.3
Клавиша |
Выполняемая функция |
«0» ... «9» |
Ввод цифровых величин, выбор нумерованного пункта меню |
«.» |
Ввод десятичной точки |
«0.5L», «0.8L», «1.0», «0.8C», «0.5C» |
Кнопки выбора предустановленных значений коэффициента мощности |
«1%» … «400%», «Imax», «0.5Imax» |
Кнопки выбора предустановленных значений тока нагрузки |
«Set» |
Вход в режим установки параметров |
«F1» |
Запуск теста самохода |
«F2» |
Запуск теста порога чувствительности |
«Adj» |
Вход в режим подстройки значений выходных параметров |
«←», «→», «↑», «↓» |
Увеличение/уменьшение тока и напряжения (во время поверки), перемещение по пунктам меню |
«UI» |
Вход в режим определения погрешности (подача напряжения и тока на выходы усилителей) |
« |
Ввод введенных значений во время установки, переход в режим управления от ПК, переход в режим подстройки значений выходных параметров, Enter |
«ESC» |
Отказ от ввода значений, выключение нагрузки (во время теста), |
«Ua/uab», «Ub», «Uc/Ucb» |
выбор фазы напряжения (включение/отключение) |
«Ia», «Ib», «Ic» |
выбор фазы тока (включение/отключение) |
«Forw» |
Кнопка переключения прямого и обратного тока |
