Кабели и соединительные муфты
В качестве кабеля связи от обеспечивающего судна до водолазного колокола используется кабель глубоководный КВТГ длиной 300 м с муфтами соединительными МСВ4-30 (габарит сальников20/13 мм). Для связи водолазов с водолазным колоколом и обеспечивающим судном используется кабель КВТ-1 с муфтами соединительными МВС4-30 (габарит сальников 13/13 мм).
Питание установки осветительной глубоководной УОГ-66 осуществляется от судовой сети по основному питающему кабелю НРШМ 3×4 длиной 350 м. этот кабель размещён на катушке кабельной. Один конец кабеля соединён с контактным устройством катушки, а другой конец заведён в двухстороннюю муфту. На катушке размещена также штепсельная розетка, к которой по кабелю НРШМ 3×4 длиной 30 м подаётся питание от судовой сети.
Для подключения светильников к муфте используются штепсельные разъёмы и кабель НРШМ 2×2,5.
В световом приборе АСП-74 используется кабель МРШН-Т 2×1. Один конец герметично заведён в световой прибор, а другой – в вилку. Розетка расположена на блоке питания.
Вопрос №4: нож водолазный, глубиномер г-30,часы нвч-30. Прибор световой асп-74.
Глубиномер водолазный наручный Г-30 предназначен для определения глубины погружения при работе водолаза под водой. Глубиномер может эксплуатироваться в воде (морской, пресной) и в газовой среде (воздухе, азотно-гелиокислородных смесях).
Пределы измерения глубиномера – от 0 до 300 м; класс точности 2,5. Масса составляет 130 г при высоте 25 мм и диаметре 50 мм. Глубиномер работоспособен при температуре окружающей воды от 0 до 40˚С. Глубиномер Г-30 надевается на руку водолаза поверх гидрокомбинезона и крепится с помощью ремня.
Часы водолазные наручные НВЧ-30 предназначены для измерения времени при работе водолаза под водой на глубинах до 300 м и в условиях повышенного давления газовой среды.
Продолжительность хода часов от одной полной заводки пружины составляет 40 – 45 ч. Масса часов – 45 г, диаметр – 38 мм, высота – 12,3 мм. Часы НВЧ-30, как и глубиномер Г-30, надеваются на руку водолаза поверх гидрокомбинезона и крепятся с помощью ремня.

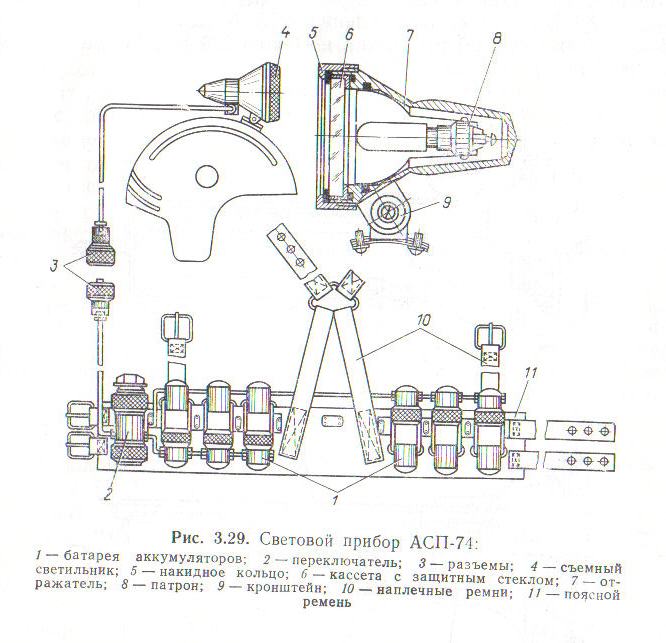

Прибор световой АСП-74 («Малахит») предназначен для освещения объектов в морской воде на глубинах до 200 м.
АСП-74 может также использоваться при проведении работ в кислородно-азотно-гелиевой среде.
Электрическим источником оптического излучения служит лампа накаливания типа РН6-15-2. Источник питания – две батареи типа ЗНКГК-11Д, соединённые последовательно. Время непрерывного горения при температуре +15…+25ºС составляет 4ч.
Масса прибора на воздухе – 14 кг.
В световой прибор АСП-74 входят блок питания и съёмный светильник.
Блок питания состоит из двух аккумуляторных батарей, переключателя и разъёма, соединенных между собой кабелем. Каждая аккумуляторная батарея состоит из трёх аккумуляторов.
Ручка переключателя имеет три фиксированных положения, соответствующих определённому режиму работы («Н» - нормальный, «Д» - длительный, «О» - выключено или заряд).
Весь блок питания размещается на поясном ремне водолаза.
Съёмный светильник крепится к каске кронштейном. Кронштейн позволяет изменять направление луча в вертикальной плоскости в пределах 50…60 град.
