Раздел 2 Водолазная техника

Тема 3 «Глубоководное водолазное снаряжение свг-200в»

Тема 3(1). Глубоководное водолазное снаряжение. Занятие 1 (2 часа).

ВОПРОС №1: НАЗНАЧЕНИЕ, ТТД, КОМПЛЕКТАЦИЯ СВГ-200 (СВГ-200в).

ВОПРОС №2: УСТРОЙСТВО, ПРИНЦИП ДЕЙСТВИЯ СВГ-200 (СВГ-200в).

ВОПРОС №3: ПРАВИЛА ЭКСПЛУАТАЦИИ СТАНЦИИ СВГ-200 (СВГ-200в).

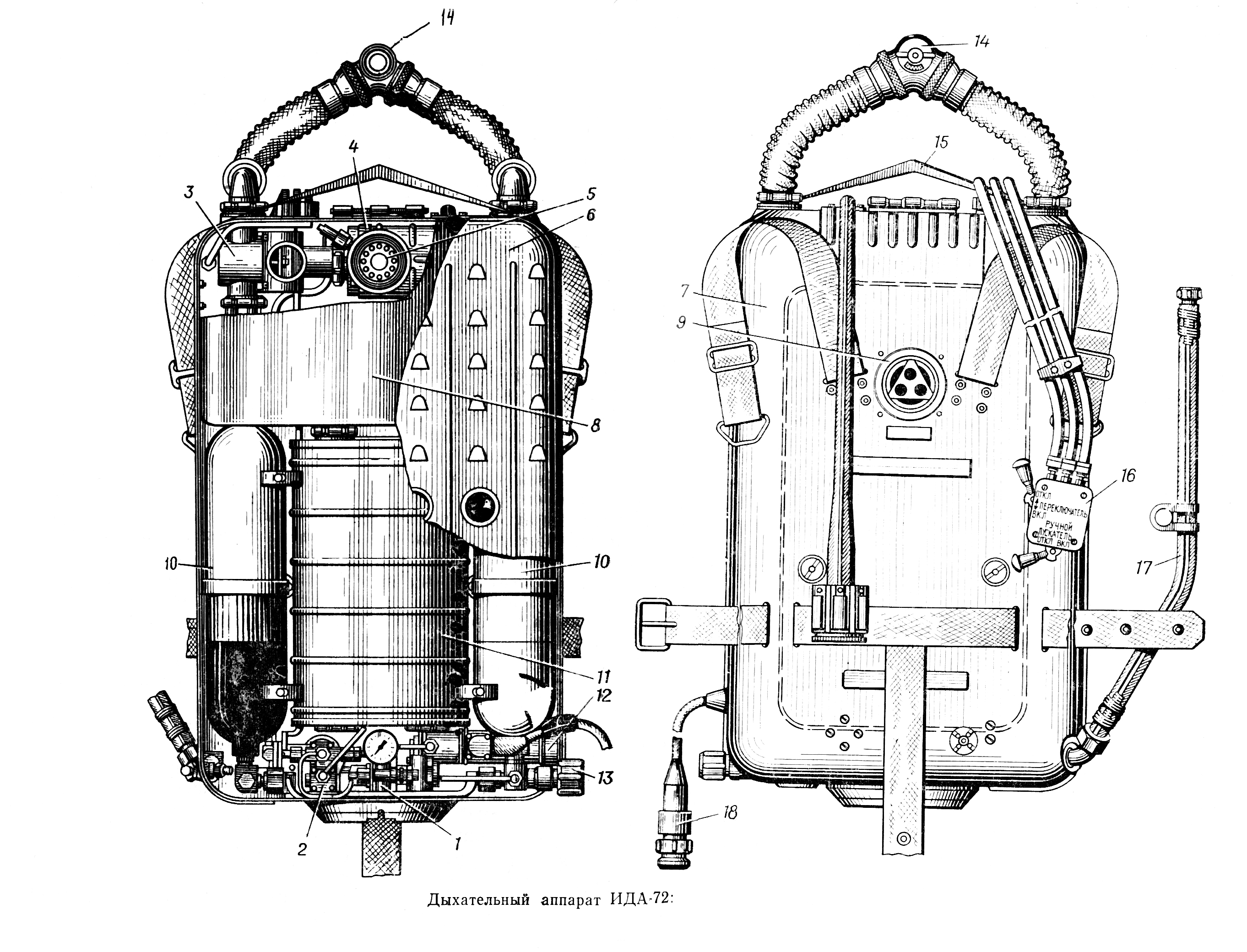

ВОПРОС №4: НАЗНАЧЕНИЕ, ТЕХНИЧЕСКИЕ ДАННЫЕ ИДА-72 (ИДА-72в).

ВОПРОС №5: СОСТАВНЫЕ ЧАСТИ ИДА-72 (ИДА-72в).

ВОПРОС №1: НАЗНАЧЕНИЕ, ТТД, КОМПЛЕКТАЦИЯ СВГ-200 (СВГ-200в).

Станция СВГ-200 (СВГ-200в) предназначена для выполнения водолазных работ на глубинах до 200 метров с применением для дыхания водолазов искусственных газовых смесей и рассчитана на одновременный спуск трёх водолазов. Станция СВГ-200 (СВГ-200в) может быть использована для водолазных спусков на глубины менее 60 метров с применением для дыхания водолазов сжатого воздуха.

Технические характеристики

Глубина погружения в метрах:

при дыхании воздухом……………………………………..….до60м.

при дыхании 10%КАГС…………………………………от60до100м.

при дыхании 7%КАГС…………………………………от101до160м.

при дыхании 6%КГС…………………………………...от161до200м.

Продолжительность действия на максимальной глубине при подаче газовой смеси по шлангу с поверхности....................................................4 часа.

Расход газовой смеси на одного водолаза, приведённый к нормальным условиям, при избыточном давлении в водолазном шланге 1,1МПа (11кгс/см2 ):

на глубине 200метров……………………………………90-120 л/мин.

на поверхности………………………………………………..20 л/мин.

Рраб. баллонов аппарата ИДА-72в………………20(200)МПа (кгс/см2).

Рраб. водолазных шлангов…………………………..5(50)МПа (кгс/см2).

Температура окружающей среды, при которой обеспечивается комфортное

состояние водолаза…………………………………………от 0 до +30˚С.

Масса снаряжения, надеваемого на водолаза……………………..70 кг.

Состав станции

Аппарат изолирующий дыхательный ИДА-72(ИДА-72в) – 7 компл.;

Гидрокомбинезон СВГ(СВГ-В) – 14 компл.;

Одежда электрообогревательная ВЭКГ-72,

(Костюм водяного обогрева КВО-2) – 7 компл.;

Пульт подачи газа ППГ-1 – 1-3 компл.;

Установка для приготовления газовых смесейУПГС-1 – 1 компл.;

Шланг водолазный ВШ-3 – 4 компл.;

Шланг водолазный ВШ-4 – 4 компл.;

Глубиномер Г-30 – 4 шт.;

Часы водолазные наручные НВЧ-30 – 4 шт.;

Нож водолазный – 7 шт.;

Станция водолазная телефонная глубоководная ВТС-59М – 2 компл.;

Гарнитура телефонно-микрофонная ТМГ-3 -14 компл.;

Кабель КВТГ длинной 300 метров – 4 шт.;

Кабель КВТГ длинной 60 метров – 4 шт.;

Установка осветительная глубоководная УОГ-66 – 1 компл.;

Прибор световой АСП-74 – 5 компл.;

Кальциметр – 2 шт.;

Газоанализатор ГХП-100 – 2 шт.

ВОПРОС №2: УСТРОЙСТВО, ПРИНЦИП ДЕЙСТВИЯ СВГ-200 (СВГ-200в).

Водолазное снаряжение СВГ-200(СВГ-200В) является снаряжением с полузамкнутой схемой дыхания и отличается от ранее изученных вентилируемого снаряжения и снаряжения с открытой схемой дыхания, прежде всего экономичным расходом дыхательной газовой смеси. Такая экономичность стала необходимой для глубоководных водолазных снаряжений в связи с использованием в составе дыхательных газовых смесей дорогостоящего гелия. Она достигается тем, что дыхательная газовая смесь непрерывно циркулирует по замкнутому контуру лёгкие – дыхательный аппарат, очищается в процессе циркуляции в регенеративном патроне и частично пополняется свежей, поступающей в небольшом количестве из баллонов или по шлангу, а избыток смеси вытравливается в воду.

Снаряжение СВГ-200 и СВГ-200В выполнены по одной принципиальной схеме и отличаются лишь способом обогрева водолаза и вдыхаемой газовой смеси, а также конструкцией узлов, его обеспечивающих. В снаряжении СВГ-200 принят электрообогрев, в снаряжении СВГ-200В – водообогрев.
