Техническая характеристика:

коэффициент усиления ............ 8 дБ

КБВ. .......................... 0,6—0,75

рабочая частота ................. 50—230 МГц

входное сопротивление антенны ... 32 Ом входное сопротивление активного

вибратора антенны ............. 292 Ом

волновое сопротивление фидера. .... 75 Ом

неравномерность коэффициента

усиления...................... 1 дб

номера рабочих каналов .......... 1—12-й, 6—12-и

количество принимаемых программ

на один типоразмер антенны. .... 1 или 6

помехозащищенность. ............. -(16...26) дБ

угол раствора главного лепестка

диаграммы направленности ...... 45°

Антенна имеет один вибратор, расположенный на конце стрелы (рефлектор), активный вибратор Пистолькорса и

пять неразрезных вибраторов (директоров). Все вибраторы укрепляются параллельно друг другу на горизонтальной стреле, создавая антенную систему «волновой канал». Петлевой вибратор Пистолькорса крепится в точке нулевого потенциала. В качестве согласующе-симметрирующей системы применен отрезок коаксиального кабеля с волновым сопротивлением 75 Ом в виде полуволнового U-образного колена. Входное сопротивление петлевого вибратора 292 Ом. Схема подключения U-образного колена к вибратору показана на рис. 1.10.

Изготавливается антенна, как правило, из металлических трубок с тонкими стенками диаметром 8—30 мм. Мачта и стрела могут быть сделаны из металлической трубки или из деревянного бруска (рейки). Сечение бруска должно обеспечивать прочность конструкции и жесткость. Наилучшее конструктивное решение достигается в сварном варианте, когда все вибраторы жестко приварены к центральной несущей стреле в точках равновесия, а стрела с вибраторами приварена к вертикальной мачте в точке тяжести.

Можно рекомендовать применение этой антенны на каналах высоких частот (свыше 6-го канала). На первых пяти каналах семиэлементные антенны почти не используют из-за больших габаритных размеров и массы, но главным образом из-за недопустимо узкой полосы пропускания, ухудшающей качество изображения и звука. Но в некоторых случаях с этим приходится мириться.

Настройка и регулировка семиэлементной антенны является сложным делом, их не всегда удается качественно выполнить. Одновременно надо знать, что изготовление элементов антенны и ее сборка должны осуществляться с учетом повышенных требований к настройке антенны и ее ориентации на ТЦ или ретранслятор. Требования к точности подстройки антенны обусловлены теми недостатками, которые присущи в основном семиэлементным антеннам, но являются общими для всех антенн типа «волновой канал».

Во-первых, эти антенны очень зависят от конструктивных размеров элементов, от точности их изготовления и настройки. Увеличение количества активных и пассивных элементов антенны, а также конструктивные ошибки приводят, как правило, к отрицательному результату. Несоблюдение требований тщательной настройки и регулировки антенны после изготовления может привести к серьезному ухудшению се направленных свойств.

Во-вторых, антенны типа «волновой канал» всегда требуют подключения их к телевизору с помощью коаксиального кабеля и УСС, что значительно усложняет их конструкцию и затрудняет настройку.

В-третьих, так как семиэлементные антенны узкополосные, это затрудняет их использование не только в диапазонах частот нескольких каналов, но даже для приема телесигналов по одному из первых каналов, в которых относительная полоса частот достаточно велика.

Здесь необходимо заметить, что имеются и другие многоканальные антенны типа «волновой канал», однако их коэффициент усиления существенно хуже.

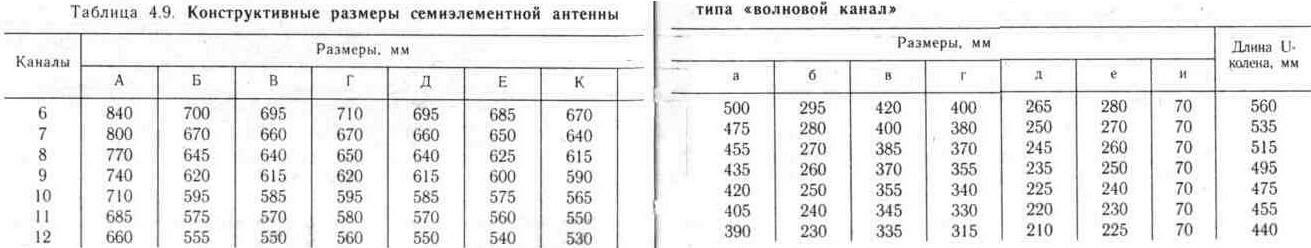

Конструктивные размеры семиэлементной антенны типа «волновой канал» приведены в табл. 4.9.

Размеры антенны рассчитаны таким образом, чтобы можно было получить достаточно широкую полосу пропускания при возможно большем коэффициенте усиления и принимать телепередачи многих каналов.

Семиэлементная антенна типа «волновой канал» с двойным рефлектором и пятью директорами (рис. 4.3, з) имеет более расширенную полосу пропускания по сравнению с предыдущей антенной (рис. 4.3, ж), высокий коэффициент усиления и поэтому применяется для приема

телепередач на всех каналах в зависимости от расстояния до ТЦ: 1—5-й каналы — 70—80 км, 6—12-й — 60—70 км, 21—41-й — 50—60 км.

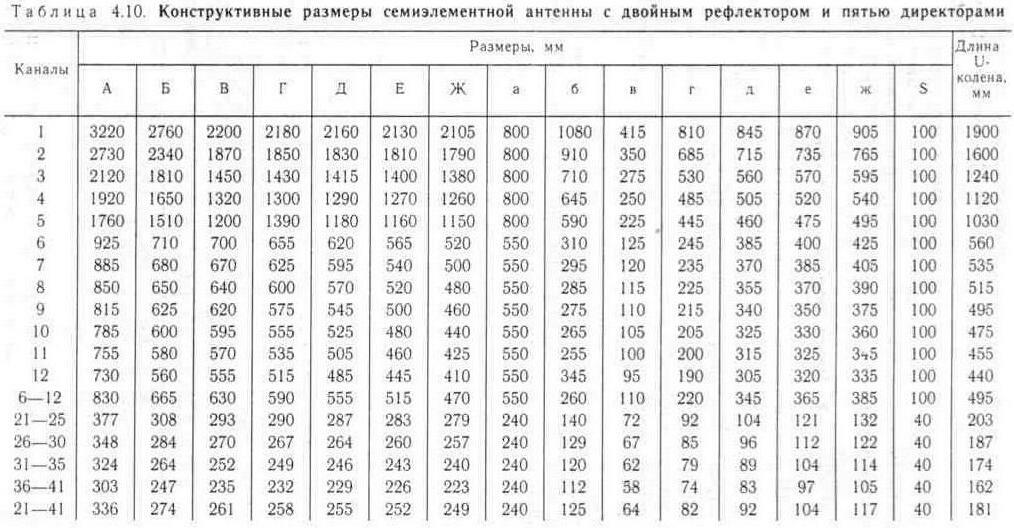

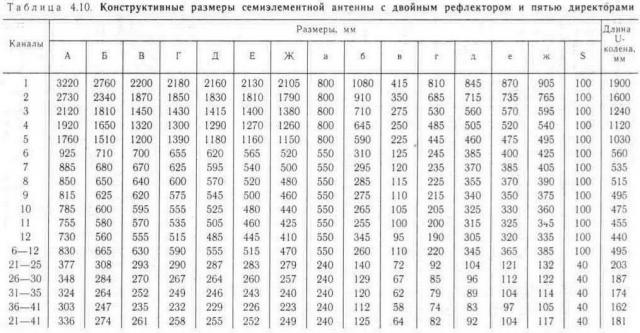

Конструктивные размеры семиэлементной антенны с двойным рефлектором и пятью директорами приведены в табл. 4.10 В качестве активного вибратора применен петлевой вибратор с УСС типа «полуволновое U-образное колено».





Рис. 4.1 Наружная четырехэлементная антенна типа "волновой канал"

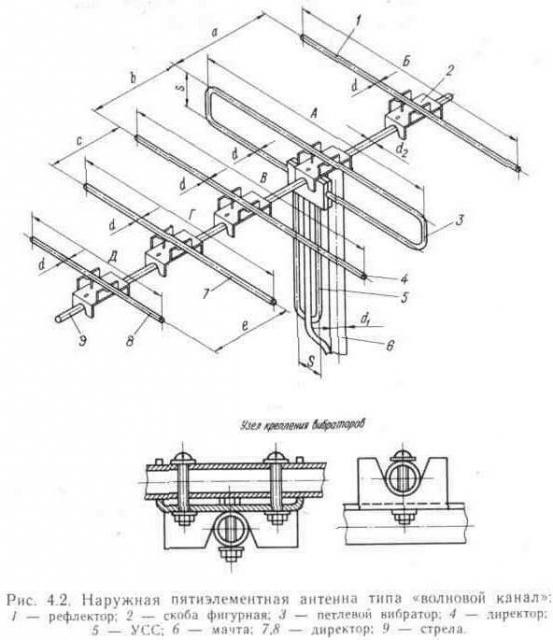

Рис. 4.2 Наружная пятиэлементная антенна типа "волновой канал"

Рис. 4.3 Варианты наружных антенн типа "волновой канал"

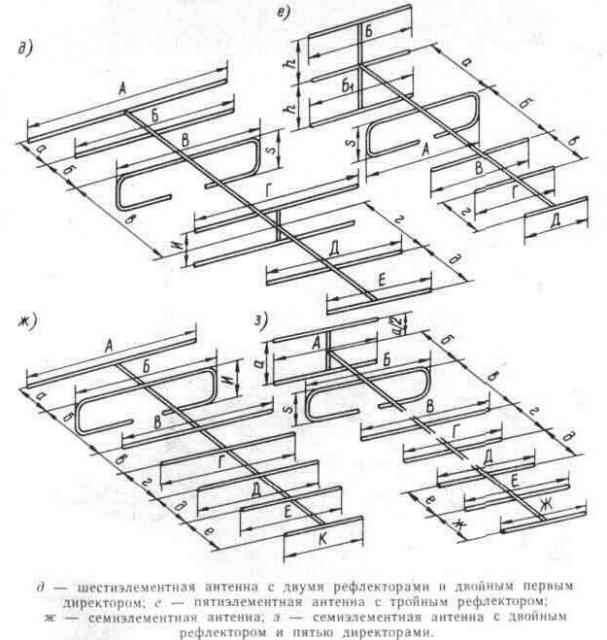

Рис. 4.3b Варианты наружных антенн типа "волновой канал"

Таблица 4.3. Конструктивные размеры четырехэлементной антенны типа "волновой канал"

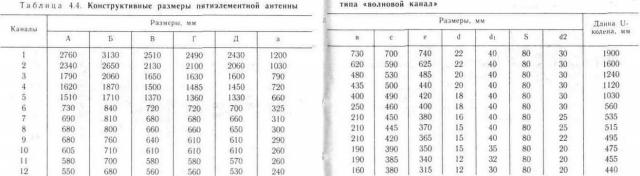

Таблица 4.4. Конструктивные размеры пятиэлементной антенны типа "волновой канал"

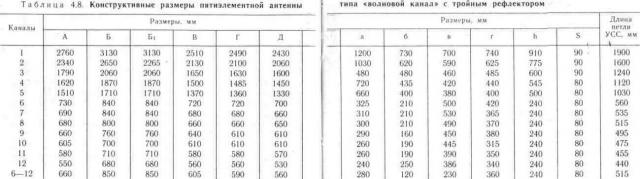

Таблица 4.8 Конструктивные размеры пятиэлементной антенны типа "волновой канал" с тройным рефлектором

Таблица 4.8 Конструктивные размеры трехэлементной антенны типа "волновой канал" с двойным рефлектором

Таблица 4.9 Конструктивные размеры семиэлементной антенны типа "волновой канал"

Таблица 4.10 Конструктивные размеры семиэлементной антенны типа "волновой канал" с двойным рефлектором и пятью директорами

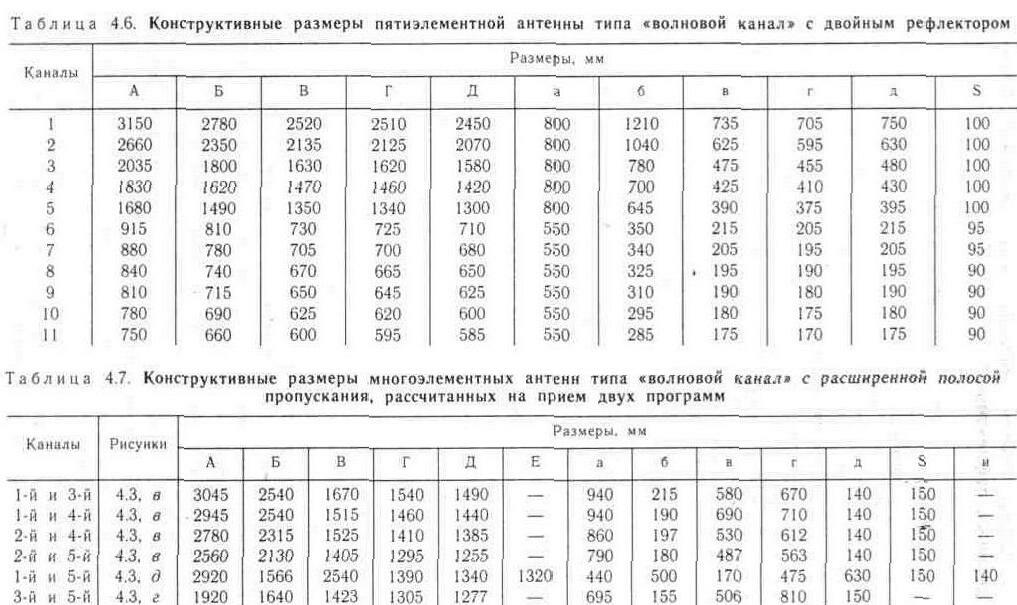

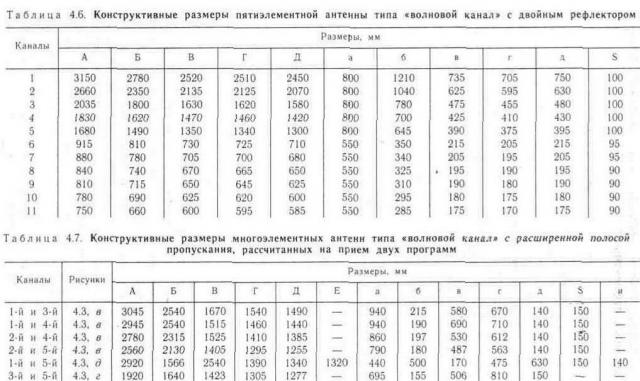

Таблица 4.6-4.7 Конструктивные размеры пятиэлементной антенны типа "волновой канал" с двойным рефлектором
