Техническая характеристика:
коэффициент усиления ............ 8.0-9,0 дБ
КБВ, не менее ................... 0,6
рабочая частота .................. 48.5—230 МГц
входное сопротивление антенны ..... 32 Ом
волноное сопротивление фидера ..... 75 Ом неравномерность коэффициента
усиления, не более .............. 9,5 дБ
количество принимаемых программ
на один типоразмер антенны ..... 1
помехозащищенность .............. -(14...18) дБ
угол раствора диаграммы
направленности в горизонтальной
плоскости ...................... 48-56
При настройке пятиэлементной антенны (рис. 4.2), предназначенной для эксплуатации в условиях сильных помех и отраженных сигналов, особое внимание уделяется уменьшению величины задних и боковых лепестков диаграммы направленности. Применение двойного рефлектора вместо одиночного вибратора позволяет улучшить помехозащищённость антенны за счет изменения размеров задних и боковых лепестков до минус 18—24 дБ в сложных условиях приема телепередач.
Подключение антенны к телевизору производится с помощью коаксиального кабеля с волновым сопротивлением 75 Ом через УСС, подключенное к петлевому вибратору. Конструкция данной антенны отличается от пятиэлементной типа «волновой канал» (см. рис. 4.2) только наличием двойного рефлектора. Для крепления вибраторов к стреле и стрелы к мачте используются детали, показанные на рис. 3.10, и крепежные винты с гайками М4, М5 или Мб.
Конструктивные размеры данной антенны приведены в табл. 4.6.
Пятиэлементная антенна типа «волновой канал» с двойным первым директором (рис. 4.3, в) предназначена для приема телесигналов в диапазоне частот 1—5-го каналов в зоне полутени на расстоянии свыше 50 км от ТЦ. Эта антенна относится к группе широкополосных многоканальных антенн с высокими электрическими параметрами. Ширину пропускания обычных пятиэлементных антенн типа «волновой канал» определяют пассивные вибраторы, их конструкция и размеры. На практике можно увеличить ширину пропускания антенны почти на 40 % за счет подбора размеров вибраторов и расстояний между ними. При этом коэффициент усиления антенны, как правило, уменьшается.
Техническая характеристика:
коэффициент усиления ............. 6,5—8.0 дБ
КПД .......................... 10-11
КБВ, не менее ................... 0,65
рабочая частота .................. 48,5—230 МГц
входное сопротивление антенны .... 292 Ом
волновое сопротивление фидера ..... 50—75 Ом
неравномерность коэффициента
усиления, не более .............. 9 дБ
количество принимаемых программ
на один типоразмер антенны ..... 2
кпд ........................0.95
полоса пропускания частот ......... ± 4 %
помехозащищенность ..............-( 15. .17) дБ
угол раствора диаграммы
направленности в горизонтальной
плоскости...................... 60—66
Главный лепесток диаграммы направленности данной антенны представляет собой вытянутый вперед эллипс правильной формы с некоторым сужением в сторону директоров.
Пятиэлементная антенна с двойным директором в зависимости от размеров вибраторов может принимать телесигналы в следующих сочетаниях каналов: 1-й и 3-й, 1-й и 4-й, 2-й и 4-й, 2-й и 5-и, 1-й и 5-й, 3-й и 5-й. Конструктивные размеры антенн для каждого из этих сочетаний каналов приведены в табл. 4.7.
Антенна подключается к телевизору с помощью фидерной линии, изготовленной из коаксиального кабеля с волновым сопротивлением 75 Ом, и подсоединяется к петлевому вибратору через проволочный симметрирующе-согласующий трансформатор (см. рис. 1.16). Проволочный трансформатор используется для согласования любых широкополосных антенн с входным сопротивлением 300 Ом.
Четыре катушки ССТ намотаны на двух диэлектрических каркасах диаметром 8 мм двойным изолированным проводом. Каждая катушка трансформатора содержит 12 витков провода марки ПЭЛШО диаметром 0,3 мм или ПЭВ-2 диаметром 0,31 мм. Намотка рядовая — виток к витку в два провода. Оба каркаса с намотанными проводами устанавливаются на общем основании, при этом между каркасами должно быть не менее 18 мм.
Активный вибратор, рефлектор и директоры изготавливаются из тонкостенных латунных (дюралюминиевых или стальных) трубок диаметром 16—22 мм Для 1—5-го каналов, 10—14 мм — .для 6—12-го. Двойной директор жестко соединяется со стрелой антенны без изоляторов и между собой отрезком трубки такого же диаметра. Наиболее прочной и надежной в эксплуатации является антенна сварной конструкции, в которой все трубки привариваются непосредственно к стреле. К мачте стрела с вибраторами крепится с помощью хомутов, скоб и крепежных соединений.
На рис. 4.3, г изображена сварная пятиэлементная антенна типа «волновой канал» с конструктивными размерами, обеспечивающими прием телесигналов на 3-м и 5-м каналах. Расчетные значения размеров вибраторов и расстояний между ними обеспечивают устойчивую работу телевизора на расстоянии свыше 50 км от ТЦ и в зоне полутени. Отличается данная антенна от рассмотренной ранее такой же антенны (рис. 4.3, в) только точностью изготовления ее отдельных элементов и аккуратностью сборки.
Конструктивные размеры сварной пятиэлементной антенны, рассчитанной на прием передач 3-го и 5-го каналов, даны в табл. 4.6.
Шестиэлементная антенна типа «волновой канал» с двумя рефлекторами и двойным первым директором (рис. 4.3, д) предназначена для установки в зоне предельной видимости радиосигнала с ослабленной напряженностью электромагнитного поля. Конструкция этой антенны отличается от ранее рассмотренных тем, что после основного активного вибратора включено два рефлектора (вместо одного), а первый директор антенны выполнен в виде двух параллельных вибраторов. Это позволяет изменить электрические параметры антенны в части расширения полосы пропускания частот за счет некоторого снижения коэффициента усиления.
Конструктивные размеры шестиэлементной антенны, рассчитанной на прием 1-го и 5-го каналов, приведены в табл. 4.6.
Пятиэлементная антенна с тройным рефлектором (рис. 4.3, е) предназначена для установки в зоне за пределами прямой видимости, в условиях действия сильных помех и отраженных сигналов на расстоянии более 50 км от ТЦ. Рефлектор, выполненный из трех вибраторов, обеспечивает образование узконаправленных лепестков диа-
граммы направленности антенны и ее устойчивую работу в полосе частот 1—12-го каналов.

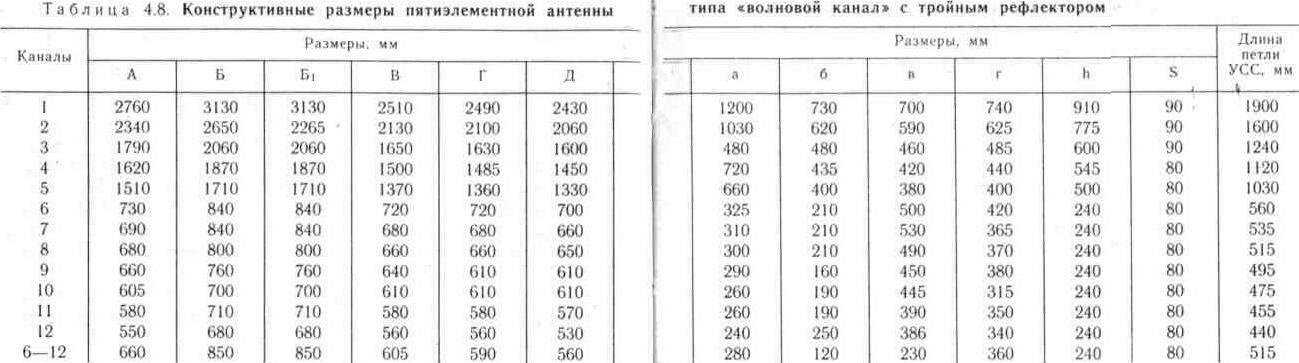

Конструктивные размеры пятиэлементной антенны с тронным рефлектором приведены в табл. 4.8.
В качестве активного вибратора применен шлейф-вибратор Пистолькорса, имеющий большое входное сопротивление — 292 Ом. Активный вибратор создает вокруг себя в плоскости, перпендикулярной к его оси, электромагнитное поле, которое наводит токи в тройном рефлекторе и директорах. В результате этого они сами излучают электромагнитные поля. Размеры вибраторов и расстояния между ними рассчитываются таким образом, чтобы обеспечить сложение полей в главном направлении. Рефлекторы позволяют получить однолепестковую диаграмму направленности — однонаправленной характеристики излучения. Директоры способствуют обострению главного лепестка диаграммы направленности. Все вибраторы этой антенны образуют объемную диаграмму направленности, вытянутую в сторону главного направления, т. е. в сторону директоров.
Главными условиями хорошей работы этой антенны являются высокая точность изготовления ее элементов, скрупулезная выдержка размеров при сборке и тщательная настройка. В некоторых случаях для юстировки антенны применяются подстроечные наконечники, которые после окончательной настройки жестко закрепляются.
На отдаленных садово-огородных участках пятиэлемент
ная антенна с тремя рефлекторами практически не используется из-за сложности ее изготовления в домашних условиях.
Семиэлементная антенна типа «волновой канал» (рис. 4.3, ж) предназначена для приема телесигналов в радиусе действия мощной передающей станции до 100 км (оптимальное расстояние 60—70 км). Устанавливается антенна в местности, где много индустриальных и других электромагнитных помех, а также отраженных сигналов.
