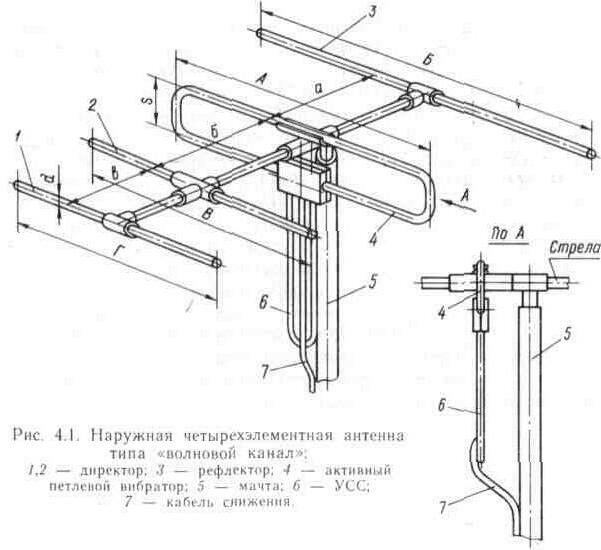

Четырехэлементная антенна типа «волновой канал»
(рис. 4.1) предназначена для приема телепередач на одном выбранном канале на расстоянии 50—60 км от ТЦ или ретранслятора. Антенна обеспечивает получение высокого качества изображения и звука при высоком уровне помех и отраженных сигналов, имеет повышенные электрические параметры и технические характеристики.
Четырехэлементная антенна имеет диаграмму направленности, расположенную в трех координатах в виде вытянутой сигары в сторону ТЦ. Такая диаграмма образуется в результате сложения полей активного вибратора, рефлектора и двух директоров. При настройке антенны путем подбора размеров деталей антенны и расстояния между ними добиваются такого соотношения фаз всех
полей, чтобы они в направлении директора складывались, а в направлении рефлектора — вычитались, как бы образуя волновой канал, вдоль которого проходит поток ЭДС. Диаграмма направленности четырехэлементной антенны значительно уже, чем у трехэлементной.
Техническая характеристика:
коэффициент усиления ................. 2,5—2,8 дБ
КБВ ............................... 0,58—0,85
входное сопротивление ................. 40 Ом
волновое сопротивление фидера ......... 75 Ом
переходное сопротивление в деталях
крепления, между стрелой и
вибраторами, не более. . ............. 0,1 Ом
коэффициент затухания в кабеле
снижения на частоте 50—200 МГЦ .... 0,76—2 дБ
кпд ................................ 0,97
рабочая частота ...................... 48,5—230 МГц
неравномерность коэффициента усиления. . 0,8 дБ помехозащищенность .................. -(14...20) дБ
ширина главного лепестка диаграммы
направленности в горизонтальной
плоскости. ......................... 60
При выборе конструкции антенны типа «волновой канал» необходимо учитывать как качественные характеристики, так и обращать внимание на настройку антенны на частоту передающей телестанции. На садовых участках обычно нет необходимых измерительных приборов, и поэтому настройку производят непосредственно при приеме сигналов — по контрастности изображения на экране телевизора. Сначала антенну точно по азимуту устанавливают в направлении передающего ТЦ или ретранслятора. Это положение фиксируют. Но ecли нет карты и компаса и по азимуту втравить антенну не представляется возможным, это делают, медленно поворачивая антенну влево до тех пор, пока на экране телевизора изображение не начнет исчезать. Затем проделывают то же самое, поворачивая антенну вправо. После этого антенну устанавливают посредине между двумя зафиксированными положениями.
Подстройку и настройку производят только в том случае, если при изготовлении антенны были использованы трубки нерекомендованного диаметра и длины. При этом необходимо иметь в виду, что если вибраторы изготовлены большего диаметра, то длина их должна быть несколько меньше, а при уменьшении диаметра — больше. Настройка антенны заключается в установлении оптимальной длины рефлектора и директоров.
В четырехэлементной антенне расстояние между рефлектором и активным вибратором регулируется в пределах (0,15...0,25)lдл длина рефлектора больше активного вибратора на 10—20 %; расстояние между активным вибратором и первым директором и между директорами равно (0,1...0,2)lдл.
У антенн типа «волновой канал» входное сопротивление находится в пределах от 32 до 40 Ом, а это значит, что для УСС можно использовать любой коаксиальный кабель, имеющий волновое сопротивление 50 или 75 Ом. На практике необходимо длину кабеля снижения установить опытным путем. Выходное сопротивление антенн типа «волновой канал» в большой степени зависит от расстояния между первым директором и активным вибратором, а также от расстояния между активным вибратором и рефлектором. При увеличении этих расстояний выходное сопротивление антенн типа «волновой канал» возрастает. При этом необходимо иметь в виду, что входное сопротивление антенн типа «волновой канал» указано при условии применения петлевых вибраторов. Если же вместо петлевых вибраторов применяются обычные симметричные (разрезные) вибраторы, то приведенные в тексте значения входных сопротивлений антенн должны быть уменьшены в четыре раза.
Коэффициент усиления антенны, состоящей из четырех элементов, выше, чем у трехэлементной антенны, почти в полтора раза и во многом зависит от конструктивных размеров вибраторов.
Изготавливается антенна из металлических трубок одинакового диаметра в пределах определенной частоты телевещания. Можно рекомендовать к применению тонкостенные трубки диаметром 18 мм для 1—5-го каналов, диаметром 12 мм — для 6—12-го и 8 мм — для 21—10-го.

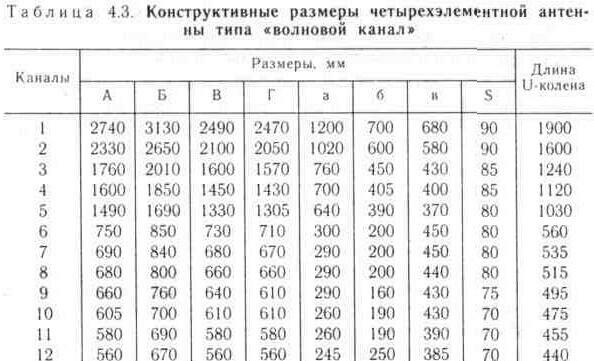

Конструктивные размеры данной антенны приведены в табл. 4.3.
Четырехэлементная антенна состоит из активного петлевого вибратора 4, рефлектора 3, двух директоров 1 и 2, укрепленных на одной несущей стреле, и УСС. Стрела устанавливается на мачте в точке равновесия (центре тяжести). Подключение кабеля снижения 7 к активному вибратору 4 производится с помощью УСС 6. Варианты соединения элементов антенны с помощью специальных крепежных деталей и пайки см. на рис. 3.11. Но наиболее надежной конструкцией является сварная: она долго выдерживает постоянное воздействие климатических и механических нагрузок (ветра, дождя, снега, инея, росы, грибков и т. д.). Такая антенна наиболее технологична.
При распайке коаксиального кабеля в монтажной коробке, а также при монтаже и разделке оплетку кабеля нельзя разрезать. Ее всегда расплетают и паяют, предварительно скрутив проволочки в одну или две косички. При разделке коаксиального кабеля необходимо следить за тем, чтобы случайно не подрезать проволочки центральной жилы и чтобы на нес не замкнулись проволочки оплетки. Токоведущие провода и жилы коаксиального кабеля к вибраторам антенны и в распределительных коробках лучше припаивать или прикреплять винтами с гайками, тщательно зачищая места соединения. В соединениях не должно быть ржавчины.
Применение четырехэлементной антенны с узкой диаграммой направленности целесообразно в условиях города, поселков, вблизи высоких сооружений. Кроме того, в районах сильных помех даже при небольших расстояниях от ТЦ использование этой антенны может оказаться полезным, если только источник помех не находится со стороны ТЦ на линии, проходящей через ТЦ и приемную антенну.
Пятиэлементная антенна типа «волновой канал» (рис. 4.2) предназначена для приема телепередач на расстояниях свыше 50 км от ТЦ в неблагоприятных условиях (при наличии помех и отраженных сигналов).
