2.4.1.1 Интерфейсы, использующие протокол map
SGSN - HLR (интерфейс Gr):
Протокол MAP обеспечивает обмен информацией сигнализации с HLR, как определено в 3G TS 29.002, с расширением для GPRS см. 3G TS 23.060.
SGSN - EIR (интерфейс Gf):
Протокол MAP обеспечивает сигнализацию между SGSN и EIR, как описано в подразделе "Процедуры контроля идентификации" в 3G TS 23.060.
SGSN - SMS-GMSC или SMS-IWMSC (интерфейс Gd):
Протокол MAP обеспечивает сигнализацию между SGSN и SMS-GMSC или SMS-IWMSC, как описано в подразделе "Служба передачи коротких сообщений между двумя узлами" в 3G TS 23.060.
GGSN - HLR (интерфейс Gc):
Этот дополнительный тракт сигнализации позволяет GGSN обмениваться информацией сигнализации с HLR. Есть два альтернативных способа выполнения тракта сигнализации:
Если интерфейс SS7 устанавливается в GGSN, протокол MAP используется между GGSN и HLR
Если интерфейс SS7 не устанавливается в GGSN, любой GSN с интерфейсом SS7, установленным в той же PLMN, что и GGSN, может использоваться в качестве преобразователя протоколов GTP в MAP, чтобы обеспечить сигнализацию между GGSN и HLR.
2.4.2 Плоскость управления gsn - gsn

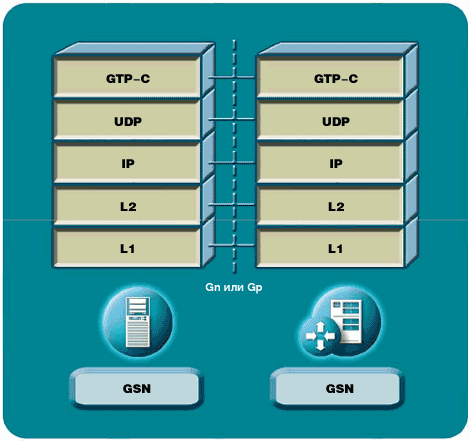

Рис.
28 Плоскость
управления для интерфейсов SGSN-GGSN и
SGSN-SGSN.
GTP-C
Этот протокол туннелирует сообщения сигнализации между SGSN и GGSN (Gn), а так-же между SGSN в магистральной сети (Gp). Протокол GTP-C используется для управления местоположением и MM и определяется в 3G TS 29.060.
UDP
Этот протокол переносит сообщения сигнализации между GSN.
2.4.3 Sgsn - msc/vlr

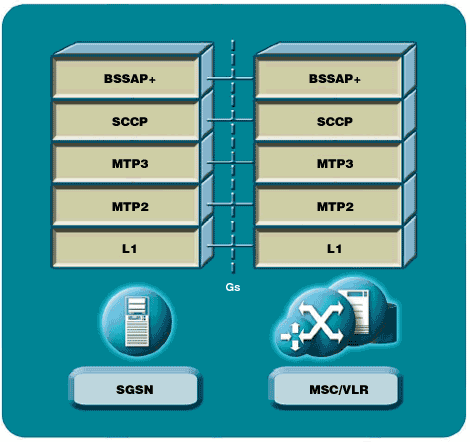

Рис.
29 Плоскость
управления SGSN-MSC/VLR.
Прикладная подсистема+ системы базовых станций (BSSAP+)
Подмножество процедур BSSAP обеспечивает сигнализацию между SGSN и MSC/VLR, как описано в 3G TS 29.018.
2.4.4 Плоскость пользователей gsn - gsn

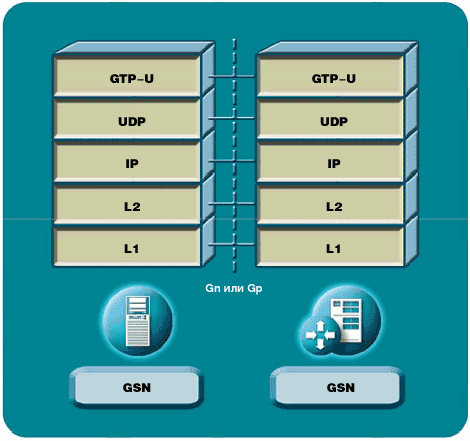

Рис.
30 Плоскость
пользователей для интерфейсов SGSN-GGSN и
SGSN-SGSN.
GTP-U
Этот протокол туннелирует пользовательские данные между SGSN и GGSN (Gn), а так-же между SGSN в магистральной сети (Gp). Протокол GTP определяется в 3G TS 29.060. Протокол GTP-U определяется той же рекомендацией, что и уровень протоколов GTP-C, упомянутый в разделе 2.4.2 Однако для приложений плоскости управления (CTP-C) и плоскости пользователей (GTP-U) используются разные сообщения, определенные в рекомендации
UDP
Этот протокол переносит пользовательские данные между GSN.
