2.3.9.3 Уровень протоколов управления звеньями радиосвязи (rlc)

Протокол RLC используется для соединений RLC между UTRAN (RNC) и UE. Устанавливается одно соединение RLC для каждого радиоканала (RB). Протокол RLC обеспечивает следующие функциональные возможности:

• Сегментация и сборка длинных PDU верхнего уровня

• Конкатенация коротких PDU верхнего уровня

• Перенос пользовательских данных, включая коррекцию ошибок и управление потоком

• Поочередная доставка PDU верхнего уровня

• Контроль порядковых номеров

• Обнаружение и восстановление ошибок протоколов

• Шифрование

Протокол RLC определяется в 3G TS 25.322.

2.3.9.4 Уровень протоколов управления доступом к среде (mac)

Протокол MAC находится прямо над физическим уровнем. Он используется между UTRAN (RNC) и UE. Он обеспечивает следующие функциональные возможности:

• Преобразования между логическими и транспортными каналами

• Выбор соответствующего транспортного формата для каждого транспортного канала в зависимости от мгновенных значений скорости передачи источника

• Обработка приоритета между потоками данных одного UE и между UE

• Мультиплексирование/демультиплексирование PDU верхнего уровня в и из реальных транспортных каналов физического уровня

Протокол MAC определяется в 3G TS 25.321.

2.4 Протоколы базовой сети (cn)

В этом разделе рассматриваются стеки протоколов для всех интерфейсов, относящихся к CN, домену CS и домену PS. Мы снова сфокусируемся на протоколах (сигнализации) плоскости управления.

2.4.1 Протокол прикладной подсистемы подвижной связи (map)

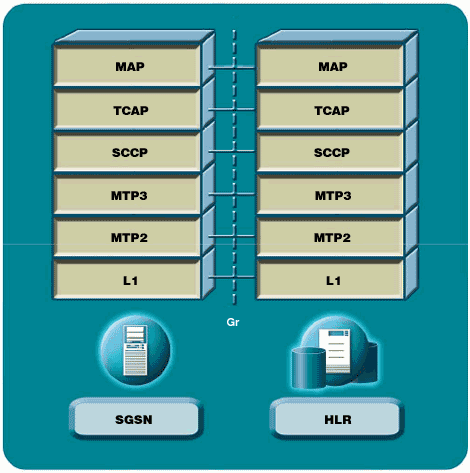

Рис. 27 Стек протоколов MAP - на интерфейсе Gr между SGSN и HLR.

Протокол MAP (или часть его) используется на множестве интерфейсов в CN. TCAP, SCCP, MTP3 и MTP2 - это уровни транспортного протокола, определенные в системе сигнализации № 7. Те же протоколы используются для поддержки MAP в CS PLMN.

Ниже показаны услуги и функциональные возможности, обеспечиваемые протоколом MAP.

УСЛУГИ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ, ОБЕСПЕЧИВАЕМЫЕ ПРОТОКОЛОМ MAP, КАК ОПРЕДЕЛЕНО В 3G TS 29.002.

• Мобильность

  • Услуги управления местоположением

  • Пейджинг и поиск

  • Услуги управления доступом

  • Услуги передачи обслуживания

  • Услуги управления аутентификацией

  • Услуги управления безопасностью

  • Услуга управления международной идентификацией оборудования подвижной связи

  • Услуги управления абонентами

  • Управление идентификацией

  • Услуги восстановления повреждений

  • Услуги информации абонентов

• Обработка вызовов

  • Услуга передачи информации маршрутизации

  • Услуга обеспечения номера роуминга

  • Услуга возобновления обработки вызова

  • Услуга группового соединения

  • Обеспечение номера SIWFS

  • Модификация сигнализации SIWFS

  • Услуга установки состояния составления отчета

  • Услуга отчета о состоянии

  • Услуга без оплаты для удаленного пользователя

  • Услуги немедленного прекращения услуг (IST)

• Связанные дополнительные услуги

  • Регистрация/удаление/активизация/ деактивизация/запрос/вызов дополнительных услуг

  • Услуги пароля

  • Поддержка неструктурированных дополнительных услуг

  • Регистрация/удаление услуги ввода CC

• Управление службой коротких сообщений

  • Услуга передачи информации маршрутизации для SMS

  • Передача SMS

  • Услуга представления отчета о состоянии доставки SM

  • Услуга готовности для SMS

  • Услуга уведомления центра услуг

  • Услуга информирования центра услуг

  • Услуга передачи информации для SMS

• Управление услугами определения местоположения (LCS)

  • Услуга передачи информации маршрутизации для LCS

  • Услуга обеспечения местоположения абонента

  • Услуга представления отчета о местоположении абонента

• Эксплуатация и техобслуживание

  • Услуги отслеживания абонентов

  • Другие услуги эксплуатации и техобслуживания
