2.3.3.2 Уровень носителя сигнализации

Уровень носителя сигнализации состоит из нескольких уровней протоколов:

• SCCP обеспечивает услуги без установления соединения и с установлением соединения для более высоких уровней. Соединения выполняются на базе мобильная станция - мобильная станция. SCCP определяется в рекомендации МСЭ-Т Q.716

• MTP3b обеспечивает функции, подобные маршрутизации сообщений, управления звеном сигнализации, распределения нагрузки, переключения между звеньями. MTP3b определяется в рекомендации МСЭ-Т Q.2210

• Специфическая функция координации услуг (SSCF-NNI). SSCF преобразует требования вышележащего уровня к требованиям SSCOP. SSCF-NNI определяется в рекомендации МСЭ-Т Q.2140

• Специфический протокол услуг с установлением соединения (SSCOP) обеспечивает механизмы для установления и освобождения соединений и надежного обмена информацией между элементами сигнализации. SSCOP определяется в рекомендации МСЭ-Т Q.2210

• Уровень адаптации ATM (AAL5) адаптирует протокол верхних уровней к требованиям более низкого уровня ячеек ATM. AAL5 определяется в рекомендации МСЭ-Т I.363.5

SSCF, SSCOP и SSCOP вместе известны также как уровень адаптации сигнализации ATM - межсетевой интерфейс (SAAL-NNI).

Уровни носителей сигнализации ниже RANAP определяются в 3G TS 25.412.

2.3.4 Стек протоколов iu-ps

Стек протоколов Iu-PS немного отличается от стека протоколов Iu-CS. Оператор должен выбрать для сигнализации из двух стеков: оператор может использовать тот же стек, что и для Iu-CS, или альтернативный стек, основанный на протоколе IP через ATM, используя M3UA (специальный протокол адаптации MTP3 для использования поверх IP), SCTP и IP.

Рис. 23 Стек протоколов Iu-PS.

На рисунке в разделе 2.2.4 показана связь между стеками протоколов Iu-PS и стеками протоколов на других интерфейсах UMTS.

2.3.4.1 Протокол туннелирования gprs для плоскости пользователей (gtp-u)

Этот протокол туннелирует пользовательские данные между UTRAN и 3G-SGSN, а также между узлами поддержки GPRS (GSN) в магистральной сети. GTP должен инкапсулировать все протокольные блоки данных PDP (PDU). GTP определяется в 3G TS 29.060. GTP-U определяется в той же рекомендации, что и уровень протокола GTP-C, упомянутый в разделе 2.4.2. Однако для приложений плоскости управления (GTP-C) и плоскости пользователей (GTP-U) используются разные сообщения, определенные в рекомендации.

2.3.4.2 ПРОТОКОЛ ДЕЙТАГРАММ ПОЛЬЗОВАТЕЛЕЙ/МЕЖСЕТЕВОЙ ПРОТОКОЛ (UDP/IP)

UDP/IP являются протоколами магистральной сети, используемыми для маршрутизации пользовательских данных и информации управляющей сигнализации.

2.3.5 ИНТЕРФЕЙС IUB

Интерфейс Iub используется CRNC (или DRNC) для запроса настройки, добавления или удаления звеньев радиосвязи в Узлах B. Также используется DRNC для осуществления управления доступом к радио ресурсам и управления аппаратными ресурсами.

2.3.6 СТЕК ПРОТОКОЛОВ IUB

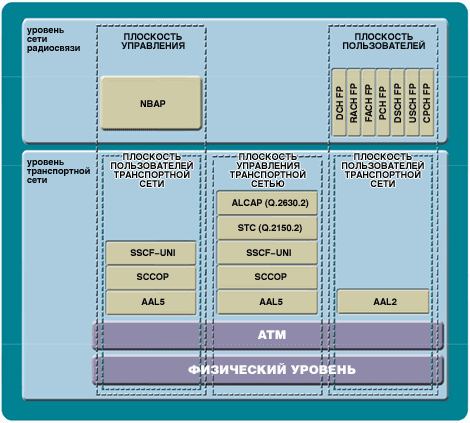

Рис. 24 Стек протоколов Iub.

Носитель сигнализации, используемый прикладной подсистемой узлов B (NBAP), состоит из SSCF-UNI поверх SCCOP и AAL5. Все вместе три уровня носителя сигнализации называются уровнем адаптации сигнализации ATM (SAAL). На рисунках в разделе 2.2.4 показана взаимосвязь между стеками протоколов Iub и стеками протоколов на других интерфейсах UMTS.

2.3.6.1 УРОВЕНЬ ПРОТОКОЛОВ ПРИКЛАДНОЙ ПОДСИСТЕМЫ УЗЛОВ B (NBAP)

Протокол NBAP, определенный в 3G TS 25.433, используется на интерфейсе Iub. Здесь он обеспечивает специфическую информацию сигнализации/управления UTRAN, например:

• Обработка и управление измерениями, выполняемыми UE

• Управление звеньями радиосвязи и общим каналом и ресурсами

• Синхронизация

• Обработка ошибок

2.3.6.2 ПРОТОКОЛЫ УРОВНЯ СЕТИ РАДИОСВЯЗИ ПЛОСКОСТИ ПОЛЬЗОВАТЕЛЕЙ

Уровень сети радиосвязи плоскости пользователей на интерфейсе Iub включает в себя множество протоколов. Структура отражает способ организации информации на радиоинтерфейсе, т.е. потоков данных, которые переносятся через интерфейс Uu. Перечень этих протоколов приведен ниже.

Однако детализация информации по этим каналам выходит за рамки рассмотрения данного документа:

• Протокол формирования кадров общего канала пакетной передачи (CPCH FP)

• Протокол формирования кадров совместно используемого канала восходящего звена (USCH FP)

• Протокол формирования кадров совместно используемого канала нисходящего звена (DSCH FP)

• Протокол формирования кадров пейджингового канала (PCH FP)

• Протокол формирования кадров канала прямого доступа (FACH FP)

• Протокол формирования кадров канала случайного доступа (RACH FP)

• Протокол формирования кадров выделенного транспортного канала (DCH FP)
