2.3 Интерфейсы utran

Для UTRAN определено четыре интерфейса: два внутренних (Iur и Iub) и два внешних (Iu и Uu). Каждый интерфейс переносит данные пользователя и информацию сигнализации. Данный документ сфокусирован на протоколах (сигнализации) плоскости управления.

2.3.1 Общая архитектура протоколов для интерфейсов utran

Протоколы на каждом из интерфейсов UTRAN имеют общую структуру, как показано ниже.

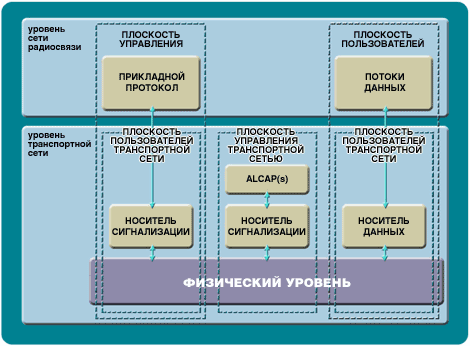

Рис. 20 Общая структура интерфейсов UTRAN.

Каждый стек протоколов делится на верхний уровень (уровень сети радиосвязи) и нижний уровень (уровень транспортной сети). Верхние уровни используются для приложений и информации, которая выходит за пределы определенного интерфейса, тогда как нижний уровень гарантирует и выполняет транспортирование информации на определенном интерфейсе.

2.3.2 Интерфейс iu

Интерфейс Iu соединяет UTRAN с CN. Интерфейс Iu разделяется на интерфейсы трех функциональных типов. Интерфейс Iu по направлению к домену CS называется Iu-CS. Интерфейс Iu по направлению к домену PS называется Iu-PS. Последний домен базовой сети - это домен BC, а интерфейс по направлению к домену BC - интерфейс Iu-BC. Интерфейс Iu-BC не рассматривается в этом документе. UTRAN отвечает за все аспекты, связанные с радиопередачей, включая мобильность UE в подключаемом режиме на уровне ячеек.

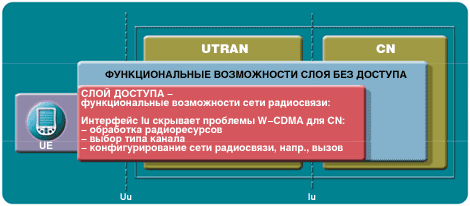

Рис. 21 Интерфейс Iu подключает UTRAN к CN

Базовая сеть (CN) отвечает за аспекты, относящиеся к обслуживанию оконечного пользователя, включая отслеживание UE в нерабочем режиме на уровне определения местоположения/маршрутизации.

Интерфейс Iu поддерживает общий набор услуг, предлагаемых UTRAN узлам CN, не обращая внимания на их тип.

2.3.3 Стек протоколов iu-cs

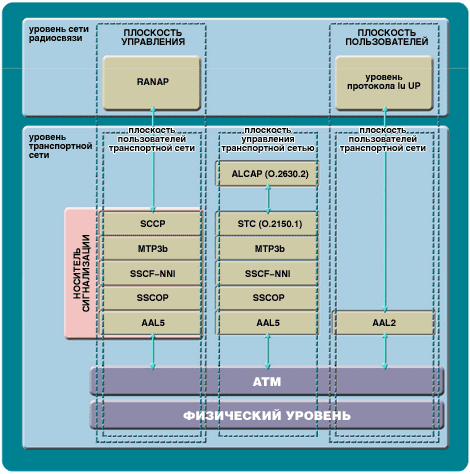

Рис. 22 Стек протоколов плоскости управления Iu-CS.

Стек протоколов плоскости управления Iu-CS состоит из уровня носителя сигнализации, уровня транспортной сети и прикладного протокола на уровне сети радиосвязи.

В качестве носителя сигнализации для прикладного протокола сети радио доступ а (RANAP) используется широкополосная система сигнализации № 7. Это означает, что RANAP использует SCCP. Используются обе процедуры - с установлением соединения и без установления соединения. Подсистема переноса сообщений 3b (MTP3b) используется в SCCP. Протоколами обмена данными (интерфейсными протоколами) между протоколами ATM и SS7 являются SSCF-NNI, SSCOP и AAL5.

2.3.3.1 Уровень прикладного протокола сети радио доступ а (ranap)

Протокол RANAP инкапсулирует и переносит информацию сигнализации более высокого уровня, обрабатывает информацию сигнализации между 3G-SGSN и UTRAN, управляет соединениями GTP на интерфейсе Iu.

Протокол RANAP обеспечивает специфическое управление/сигнализацию для UTRAN, включая:

• Общее управление RAB, такое как настройка, освобождение и техническое обслуживание

• Транспортирование информации NAS между UE и CN, подобной информации MM и ретрансляции (широковещательной передачи)

• Запросы пейджинга в UE

• Информация о местоположении UE

• Обработка ошибок

• Обработка перегрузки

• Управление соединениями Iu

Протокол RANAP определяется в 3G TS 25.413.
