ГЛАВА ВТОРАЯ: СЕТЕВЫЕ ИНТЕРФЕЙСЫ И ПРОТОКОЛЫ UMTS
2.1 Обзор
На рисунке ниже приводится упрощенная схема архитектуры UMTS. На ней система UMTS разделена на 3 важные части: оборудование пользователя (UE), сеть доступа (UTRAN) и базовая сеть (CN).
Рис.
14 Упрощенная
структура UMTS с представлением трех
важных частей.
Потоки информации, проходящие через UTRAN, логически делятся на две части:
Слой доступа (access stratum) - информация, необходимая для взаимодействия UE и UTRAN
Слой без доступа (non-access stratum, NAC) - информация, переносимая между CN и UE через UTRAN
Причина такого разделения состоит в необходимости переноса информации между CN и UE независимо от обработки радиосигналов в UTRAN.
2.2 Общая архитектура протоколов интерфейсов utran
Протоколы интерфейсов UTRAN состоят из 3-х параллельных стеков протоколов:
Плоскость управления (control plane), которая среди прочего сопровождает информацию сигнализации, обеспечивающей транспортирование пользовательских данных
Плоскость пользователей (user plane) - это плоскость, в которой фактически осуществляется транспортирование пользовательских данных
Плоскость управления транспортной сетью (TNCP)
Транспортные каналы в плоскости пользователей являются динамичными. Плоскость TNCP позволяет организовывать и удалять транспортные каналы на заданном интерфейсе UTRAN

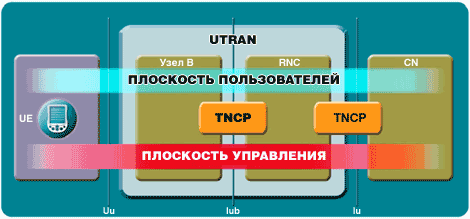

Рис.
15 Три
стека протоколов, осуществляющих связь
UE с CN через UTRAN.
2.2.1 Плоскость управления
Плоскость управления используется для организации сигнализации между UE и сетью. Плоскость управления включает в себя прикладной (верхнего уровня) протокол (RANAP/RNSAP/NBAP) и носитель сигнализации (нижнего уровня) для транспортирования сообщений прикладного протокола.
Прикладной протокол используется, например, для настройки носителей (например, носитель для радио доступа (RAB) или звено радиосвязи) на уровне сети радиосвязи, управляющий различными ресурсами передачи и передачей обслуживания. В трехплоскостной структуре параметры носителей в прикладном протоколе непосредственно не связаны с технологией плоскости пользователей; они являются общими параметрами носителей. Протоколы плоскости управления включают в себя механизм прозрачного переноса сообщений NAS.
Более низкий уровень для прикладного протокола - носители сигнализации - является частью плоскости пользователей транспортной сети. К действиям управления, требуемым для настройки носителей сигнализации, относятся действия эксплуатации и технического обслуживания (O&M).
2.2.2 Плоскость пользователей
Плоскость пользователей включает в себя потоки данных и носителей данных для потоков данных. Потоки данных характеризуются одним или более кадровыми протоколами, определенными для данного интерфейса. Протоколы плоскости пользователей реализуют услугу носителя радио доступа, т.е. переносят пользовательские данные в слое доступа.
Более низкий уровень в плоскости пользователей - носители данных - является частью плоскости пользователей транспортной сети. Плоскость управления транспортной сетью непосредственно управляет носителями данных в плоскости пользователей транспортной сети в процессе работы в режиме реального времени.
