Технические характеристики установка для импрегнации Apache а9
Наименование характеристики |
Значение характеристики |
Максимальная ширина заготовки, мм |
300 |
Максимальная высота заготовки, мм |
400 |
Минимальная длина заготовки, мм |
1500 |
Подача пропитки |
пневматическая |
Скорость подачи, м/мин |
май.45 |
Диаметр щеток, мм |
160 |
Количество щеток: |
8 |
верхняя нижняя правая левая |
2 2 |
2 2 |
|
Кол-во моторизированных подающих вальцов Ø80мм |
5 |
Габариты, мм |
2530х1250х1300 |
Таблица 22
Технические характеристики установка для импрегнации Apache а9
Наименование характеристики |
Значение характеристики |
Максимальная ширина заготовки, мм |
300 |
Максимальная высота заготовки, мм |
50 |
Минимальная длина заготовки, мм |
800 |
Подача пропитки |
пневматическая |
Скорость подачи, м/мин |
окт.60 |
Диаметр щеток, мм |
160 |
Количество щеток: верхняя |
3 2 |
нижняя |
1 |
Кол-во моторизированных подающих вальцов Ø80мм |
3 |
Габариты, мм |
1900х1300х1300 |
3.5. Линии с чпу для производства домов Обрабатывающий центр ultra c13/1.4-bh представляет собой структуру в виде приподнятых балок из термосварной стали (рис. 34).

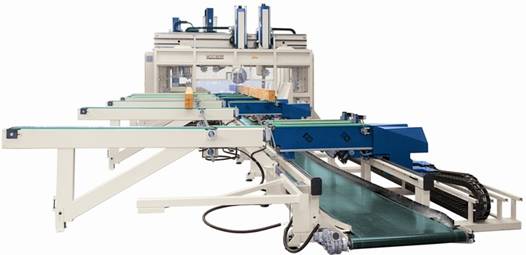

Рис. 34. Обрабатывающий ULTRA C13/1.4-BH
Обрабатывающий центр имеет портальную компановку. Ортогональные крестообразные тележки по оси Х и Z установлены на верхней балке.
Продольный базовый модуль состоит из продольной станины и станций загрузки и разгрузки заготовок.
Рабочая зона состоит из двух призматических направляющих и из двух продольных зубчатых реек. Модуль крепится к полу (поверхности) регулирующимися креплениями по всей длине станка или же фиксируется блокировочными винтами.
Таблица 23
Технические характеристики обрабатывающего центра ultra c13/1.4-bh
|
||||||||||||||||||||||||||||||||||||||
