- •Кафедра редакционно-издательских технологий
- •Материалы упаковочного производства
- •Лабораторный практикум по дисциплине «Материалы упаковочного производства» для студентов специальности 1-47 02 01 «Технология полиграфических производств»
- •Минск 2014
- •Введение
- •Определение основных показателей качества упаковочных, оберточных и этикеточных бумаг
- •1.1. Теоретическая часть
- •1.2. Практическая часть
- •1.2.1. Определение влажности бумаги и целлюлозы
- •1.2.2. Определение зольности бумаги и целлюлозы
- •1.2.3. Определение содержания минерального наполнителя
- •1.2.4. Определение массы 1 м2 бумаги
- •1.2.5. Определение толщины и плотности бумаги
- •1.2.6. Определение сорности бумаги
- •Определение гидрофобных свойств упаковочной бумаги и тарного картона
- •2.1. Теоретическая часть
- •2.2. Практическая часть
- •2.2.1. Определение капиллярной впитываемости на аппарате Клемма
- •2.2.2. Определение степени проклейки бумаги по методу Кобба
- •2.2.3. Определение степени проклейки чернильно-штриховым методом
- •2.2.4. Определение рН водной вытяжки
- •2.2.5. Определение динамической впитываемости
- •2.2.6. Определение динамического растяжения при увлажнении
- •Определение печатных и оптических свойств этикеточной бумаги и мелованного картона
- •3.1. Теоретическая часть
- •3.2. Практическая часть
- •3.2.1. Определение белизны и цветовых характеристик
- •3.2.2. Определение выщипывания на пробопечатном оборудовании
- •3.2.3. Определение выщипывания стандартами Деннисона
- •3.2.4. Определение гладкости
- •3.2.5. Определение шероховатости
- •Лабораторная работа № 4 определение прочностных свойств упаковочной и мешочной бумаги
- •4.1. Теоретическая часть
- •4.2. Практическая часть
- •4.2.1. Определение сопротивления бумаги разрыву
- •4.2.2. Определение влагопрочности бумаги
- •4.2.3. Определение сопротивления бумаги излому
- •4.2.4. Определение жесткости бумаги и картона
- •4.2.5. Определение жесткости по линии биговки бумаги и картона
- •Характеристики механической прочности бумаги и картона
- •Анализ бумаги для гофрирования и картона для плоских слоев гофрированного картона
- •5.1. Теоретическая часть
- •5.2. Практическая часть
- •5.2.1. Определение влажности бумаги для гофрирования и картона для плоских слоев гофрированного картона
- •5.2.2. Определение массы 1 м2 бумаги для гофрирования и картона для плоских слоев гофрированного картона
- •5.2.3. Определение толщины и плотности бумаги для гофрирования и картона для плоских слоев гофрированного картона
- •5.2.4. Определение сопротивления бумаги и картона разрыву
- •5.2.5. Определение сопротивлению продавливания бумаги и картона
- •5.2.6. Определение сопротивления торцевому сжатию бумаги для гофрирования сст
- •5.2.7. Определение сопротивления при сжатии кольца бумаги для гофрирования rct и картона для плоских слоев гофрированного картона
- •Лабораторная работа № 6 определение показателей качества гофрированного картона и тары на его основе
- •6.1. Теоретическая часть
- •6.2. Практическая часть
- •6.2.1. Определение влажности гофрированного картона
- •6.2.2. Определение толщины гофрированного картона
- •6.2.3. Определение сопротивлению продавливания гофрированного картона
- •6.2.4. Определение сопротивления плоскостному сжатию гофрированного картона fct
- •6.2.5. Определение сопротивлению расслаивания гофракартона рат
- •Лабораторная работа № 7 определение газопроницаемости полимерных материалов
- •7.1. Теоретическая часть
- •7.2. Практическая часть
- •7.2.1. Определение толщины полимерных пленочных материалов
- •7.2.2. Определение кислородопроницаемости полимерной пленки
- •7.2.3. Определение паропроницаемости полимерной пленки
- •Идентификация полимерных материалов
- •8.1. Теоретическая часть
- •8.2. Практическая часть
- •Литература
- •Содержание
5.2. Практическая часть
5.2.1. Определение влажности бумаги для гофрирования и картона для плоских слоев гофрированного картона

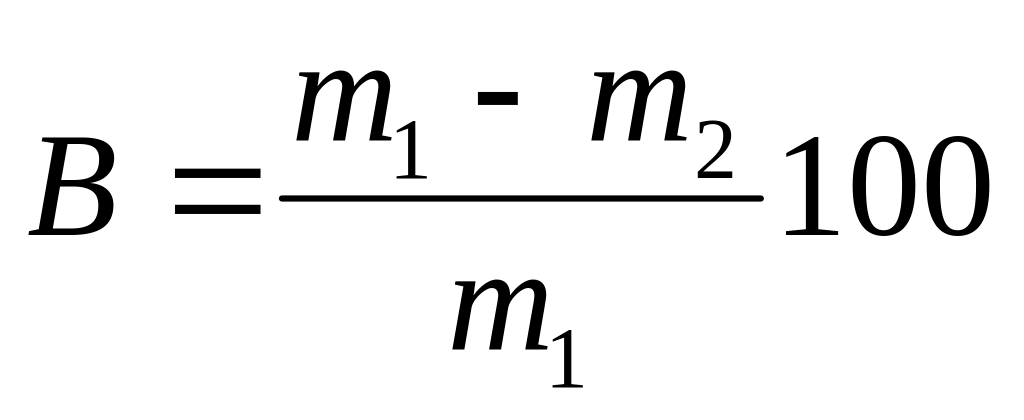

Бумагу или картон высушивают в сушильном шкафу при температуре 100–105С до постоянной массы. Для этого около 5 г нарезанной из различных мест испытуемого образца бумаги или картона помещают во взвешенный на аналитических весах металлический бюкс, взвешивают и высушивают до постоянной массы. Время измерения составляет 20 мин. Влажность бумаги или картона рассчитывают по формуле
,,
где В влажность бумаги или картона, %; m1 масса бумаги или картона до высушивания, г; m2 масса бумаги или картона после высушивания, г.
5.2.2. Определение массы 1 м2 бумаги для гофрирования и картона для плоских слоев гофрированного картона

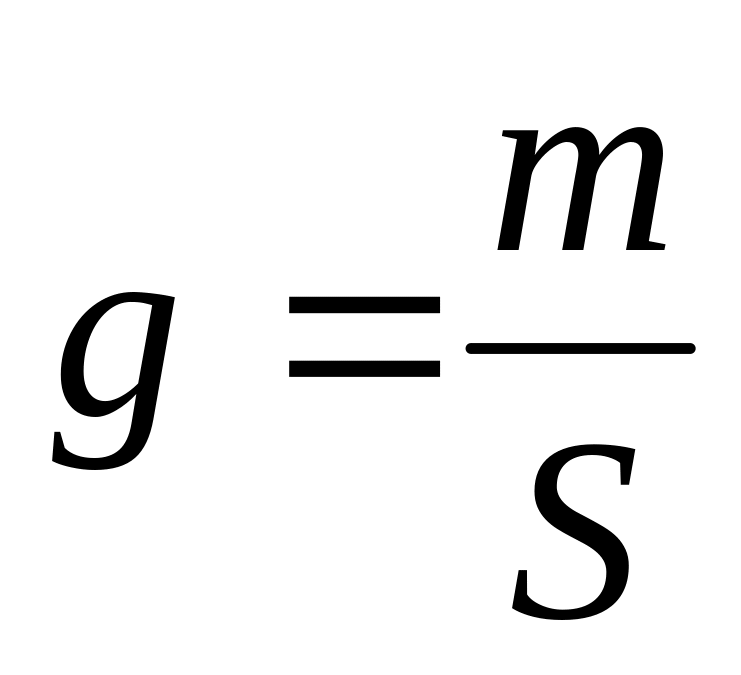

Испытанию подвергают не менее трех образцов размером 100100 мм, вырезанных по одному из каждого листа и выдержанных в стандартных условиях. После измерения образцы взвешивают и определяют среднее математическое значение массы одного листа. Массу 1 м2 вычисляют по формуле
,,
где g масса 1 м2, г/м2; m средняя масса образца, г; S площадь образца, м2.
5.2.3. Определение толщины и плотности бумаги для гофрирования и картона для плоских слоев гофрированного картона
Толщина бумаги, измеряется при воздействии на площадь испытуемого образца, равную 2 см2, давлением, создаваемым измерительным прибором в 0,1 МПа. Единицей измерения является микрон или миллиметр.
В качестве измерительных приборов используют различные модификации толщиномеров или микрометров. Стационарный толщиномер состоит из корпуса в который вмонтирован датчик чувствительностью +1 мкм. В соответствии с ГОСТ 27015-86 (ISO 438, 534) измерительная пята перемещается со скоростью 6 мм/с к плоской стационарной пластине на которой размещают образец ис следуемой бумаги или картона. Значение толщины материала фиксируется в момент, когда измерительная пята создает давление на образец соответствующее 100 кПа. Полученное значение толщины материала считывается с цифрового табло прибора.
Плотность бумаги или картона вычисляют по формуле
= g / ,
где плотность бумаги или картона, кг/м 3; g масса 1 м2 образца, г/м2; толщина образца, мм.
5.2.4. Определение сопротивления бумаги и картона разрыву
Сопротивление разрыву измеряется на универсальной разрывной машине (динамометре). Испытанию подвергают не менее трех полосок бумаги и картона в машинном направлении и трех в поперечном. Для испытания образцов устанавливают расстояние между зажимами 180 мм. Длина полосок, с учетом припуска на закрепление в зажимах, должна превышать расстояние между зажимами на 220230 мм, ширина полосок во всех случаях 150,15 мм. Скорость перемещения составляет 150 м/мин.
Испытания проводят в следующей последовательности:
устанавливают необходимое расстояние между зажимами и скорость перемещения подвижной траверсы;
закрепляют образец в зажимах, в слегка натянутом состоянии, наблюдая, чтобы не было его перекоса;
обнуляют показания силоизмерительного датчика;
дают команду на нагружение испытуемого образца. В момент разрыва образца верхний подвижной зажим автоматически останавливается и фиксируется значение нагрузки в момент разрушения образца.
Результаты испытаний записывают в таблицу и рассчитывают средние значения разрывного усилия и удлинения в машинном и поперечном направлениях и среднее по двум направлениям.
