1.3.Способы изготовления печатных форм
Печатные формы основных видов печати можно изготавливать следующими способами:
фотомеханическим;
электронно-механическим гравированием;
диффузионным переносом;
электрофотографическим.
Фотомеханический способ (ФМС, рис. 5.3) включает фоторепродукционный процесс, где изготавливаются фотоформы, копировальный, в результате которого получается копия на формном материале, и формный процесс, где осуществляется химико-фотографическая обработка копии.

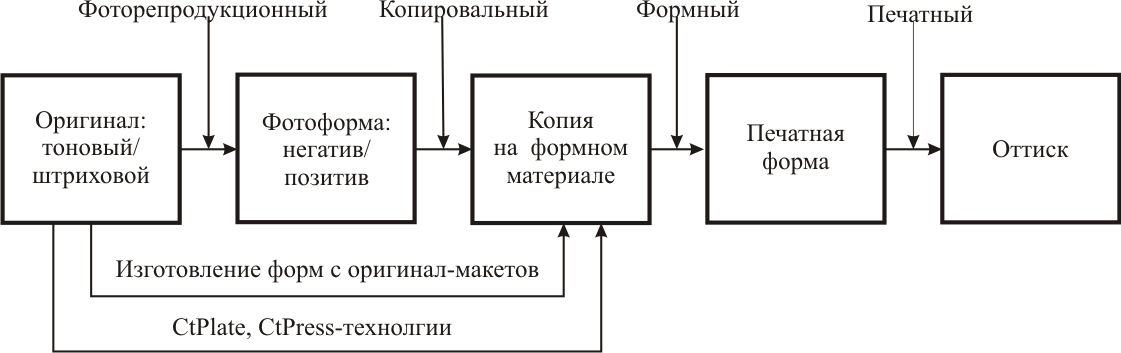

Рис. 5.5. Схема воспроизведения информации фотомеханическим способом
Сущность электронно-гравировального способа состоит в том, что световой поток, отраженный от оригинала, преобразуется в электрический сигнал, который после соответствующего усиления поступает на режущую систему, непосредственно создающую печатающие и пробельные элементы. Чем светлее участок оригинала, тем большее количество света отражается и тем сильнее электрический сигнал на выходе.
Способ диффузионного переноса используется при изготовлении печатных форм по технологии «Компьютер – печатная форма», которая позволяет производить запись изображения непосредственно из цифровых данных посредством лазерного излучения. Формная пластина для данного способа является многослойной. Она состоит из подложки (лавсана или алюминия), на которую нанесены 2 слоя: верхний слой является светочувствительным, а нижний (приемный слой) содержит частицы серебра (сернистого или металлического). Такие формы называют серебросодержащими. При записи экспонированию подвергаются будущие пробельные участки. Полученное скрытое изображение проявляют в контакте с нижним слоем. Проявитель растворяет микрокристаллы галоида серебра на неэкспонированных участках верхнего слоя, и они переходят в приемный слой, где восстанавливаются до металлического серебра на частицах серебра нижнего слоя. После фиксирования и вымывания серебряной маски получается позитивное изображение.
Электрофотография — способ формирования красочного изображения на печатной форме с использованием носителей, электрические свойства которых изменяются под действием излучения оптического диапазона. В электрофотографии, скрытое изображение на носителе получается при использовании определенных фотополупропроводниковых материалов. Фотополупроводники обладают в темноте хорошими диэлектрическими свойствами, т. е. не проводят электрический ток. Они удерживают некоторое время заряд, полученный при электризации их каким-либо источником тока, но под действием света — деполяризуются (электрическое сопротивление фотопроводника резко падает и он приобретает проводящие свойства) (с них стекает заряд) прямо пропорционально интенсивности светового потока. Электрографические способы можно разделить на две группы: прямые, в которых окончательное изображение и текст формируются непосредственно на фотополупроводниковом электрографическом слое (ЭФС), и косвенные, где они переносятся с ЭФС на другой материал. При этом запись информации может быть форматной (в специализированных аппаратах) или поэлементной (в сканерах, лазерных принтерах).
К наиболее важным показателям печатным форм относят тиражестойкость, разрешающую способность и градационную передачу изображений. Тиражестойкость форм характеризуется максимальным количеством оттисков, которые можно получить с печатной формы без значительного ухудшения их качества. Разрешающая способность форм характеризует возможность воспроизведения на печатной форме мелких деталей изображения. Она оценивается предельным числом штрихов, раздельно зафиксированных на печатной форме, и выражается их количеством, приходящимся на 1 мм. Градационная передача изображений — показатель, характеризующий качество воспроизведения на печатных формах тоновых или растровых изображений. На практике она может контролироваться визуально по контрольным шкалам, находящимся на форме, или оцениваться графической зависимостью воспроизведения растрового изображения фотоформы или РОМ на печатной форме.
