<<Затверджено>>
КП <<Костопількомунсервіс>>
______________Онищук І.Я.
2014р. |
<<Затверджено>>
______________
2014р. |
Проект виконання робіт розроблений у відповідності з діючими ДБН А.3.1-5-09 << Організація будівельного виробництва>> і посібником з розробки проектів організації будівництва і проектів виконання робіт
Розробники:
Інженер
Склад пвр
№ з/п |
Найменування |
№ сторінки |
1 |
2 |
3 |
|
Затвердження ПВР |
|
|
Відомість документів на які посилаються |
|
|
Пояснювальна записка |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пояснювальна записка
1. Загальні положення
Проект виконання робіт розроблений на “Капітальний ремонт по вул Рівненська м.Костопіль”. В даному проекті використані посилання на такі стандарти,нормативні документи і типові проектні рішення (табл.1 ):
Таблиця 1
Позначення |
Найменування |
1 |
2 |
ДБН А.2.2.3:2012 |
Склад,порядок розроблення,погодження та затвердження проектної документації для будівництва |
ДБН А.3.1-5-09 |
Організація будівельного виробництва |
ДБН В.2.3-4-2007 |
Споруди транспорту. Автомобільні дороги. |
ДСТУ 4100-2002 |
Дорожні знаки |
ДСТУ 2735-94 |
Огородження дорожні та напрямні пристрої. Правила використання. Вимоги безпеки руху. |
ДСТУ Б В.2.7-29-95 |
Будівельні матеріали. Дрібні заповнювачі для будівельних матеріалів,виробів, конструкцій і робіт. Технічні умови. |
ДСТУ Б В.2.7.-30-95 |
Будівельні матеріали. Матеріали не рудні для щебеневих і гравійних основ та покриттів автомобільних доріг. Технічні умови |
ДСТУ Б В.2.7-32-95 |
Будівельні матеріали. Пісок щільний природній для будівельних матеріалів, виробів,конструкцій і робіт. Технічні умови. |
ДСТУ Б В 2.7-76-98 |
Пісок для будівельних робіт із відсівів Подрібнення скельних гірських порід гірничо-збагачувальних комбінатів України |
П-Г. 1-218-113-97 |
Технічні правила ремонту та утримання автомобільних доріг загального користування України. |
ДБН А.3.2-2-2009 |
Система стандартів безпеки праці. Охорона праці і промислова безпека в будівництві. Основні положення. |
2 Підстава для розробки проекту виконання робіт
Підставою для розробки ПВР служить робочий проект:
“ Капітальний ремонт вул. Рівненська в м. Костопіль”
3.Коротка характеристика об’єкту
Тротуар розміщений в м. Костопіль по вул. Рівненська. Народногосподарське значення-місцеве. Водовідвід із земляного полотна забезпечений. Ширина тротуару-1,56м. Початок ділянки-перехрестя з вул. Шевченка. Довжина тротуару-0,182 км. Поперечний ухил - 0,01,в сторону проїзної частини по вул. Рівненська
Покриття має таку конструкцію:
-Плитка бетонна-40мм; -Цементно-пісчана суміш-30мм; -Пісок-70мм; -Щебінь фр. 20-40-100мм; -Утрамбованийй грунт;
Терміни будівництва
Тривалість будівництва згідно ВСН-76 << Нормы продолжительности строительства внутрихозяйственных автомобильних дорог>> складає 1 місяць.
В підготовчий період слід виконати наступні заходи і роботи:
Для виконання основних робіт необхідно здійснювати наступні підготовчі роботи:
-завести необхідні будівельні матерали:
Виконання основних робіт включає в себе:
-улаштування покриття тротуару та проїзду.
Геодезичні роботи
Геодезичні роботи належить виконувати в об’ємі із точністю,що забезпечує відповідність геометричних параметрів проектної документації згідно СНиП 3.01.03-84
Методи виконання робіт
При монтажібортових каменів (БР 100.30.15, БР 100.20.8) виконують такі основні роботи:
а)

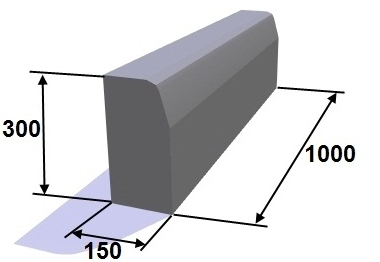

Рис.
1 а) бортовий камень БР 100.30.15 б) бортовий
камень БР 100.20.8
-демонтаж бордюр -копання траншеї; -ущільнення основи; -вкладання підстилаючи шарів -установку бортових каменів; -заповнення швів цементним розчином; -закладення пазух.
Перед початком робіт по влаштуванню бортових камені виконують демонтажні роботи,по демонтажу старих бордюр. (рис.2)

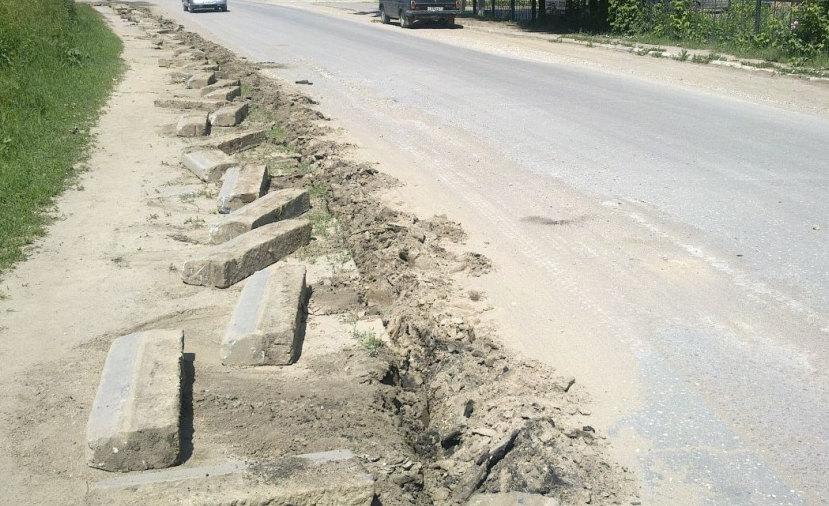

Рис. 2 Демонтаж бордюр
На слідуючому етапі слід почати з підготовки поверхні, де буде розташовуватися бордюр. Для цього в землю вбиваємо кілочки і натягуємо мотузку по лінії майбутнього бордюру. Потім потрібно викопати траншею. Глибина траншеї повинна перевищувати висоту приготованого бордюрного каменю. Ширина траншеї 25см. Готову траншею необхідно утрамбувати. Дуже зручно використовувати для цього дерев'яну конструкцію у формі перевернутої букви «Т», яку легко можна спорудити на місці з підручних засобів. По всій довжині траншеї на дно укладаємо щебінь ( фр. 20-40мм) і знову трамбуємо. Поверх щебеню потрібно прокласти ще шар піску, при необхідності його можна змочити водою і додатково утрамбувати .

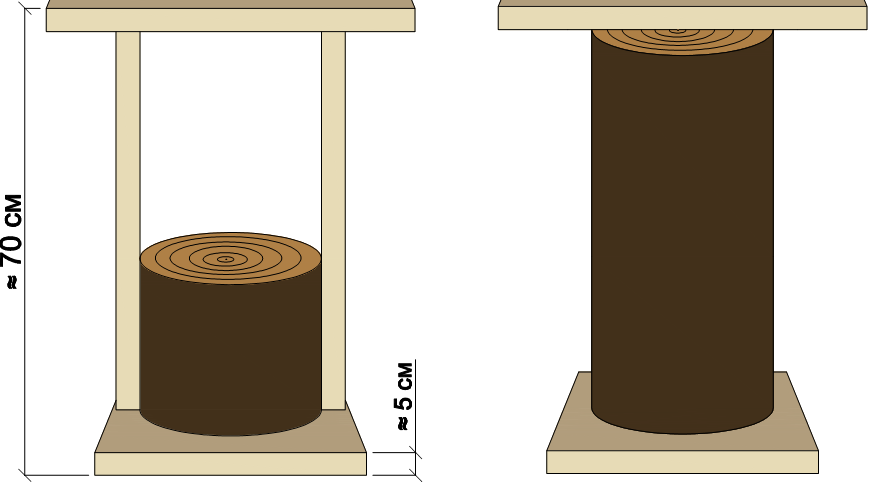

Рис.3 Ручна трамбівка
Щоб перейти безпосередньо до установки бордюру, потрібно підготувати бетонний розчин. За допомогою лопати змішуємо в кориті пісок, цемент, воду і щебінь дрібної фракції в пропорціях приблизно 2,5:1:2:2. Розчин наносимо на раніше утрамбований пісок.
На слідуючому етапі залізобетонні бордюри ( що попередньо були підвезені і розкладені біля місць монтажу) стропують автокраном подають його до місця укладання і опускають на раніше нанесений шар бетону (класу В10). Утримуючи камінь у підвішеному стані (так, щоб його підошва була на 10-15 см вище бетонного шару), вирівнюють камінь по лінії розбиття, ломом віджимають до упору в торець раніше укладеного на розщин і перевіряють положення стиків по висоті: на стику не повинно бути уступів. Якщо на стиках виходить уступ або верх каменю не збігається з лінією шнура (дроту), камінь піднімають автокраном, відводять убік, накладають розщин або знімають його надлишки. Резиновим молотком регулюємо висоту бордюру і глибину занурення його в бетонний розчин. Потім камінь вирівнюють по лінії і встановлюють на місце. З одної стоянки автокрана встановлюють два камені, після чого автокран переміщують на наступну стоянку.

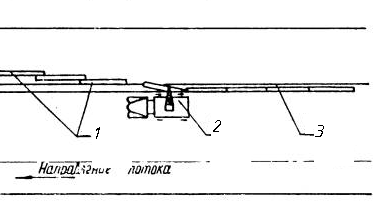

Рис.4 Схема монтажу бордюр них камнів
1-бордюрний камень; 2-кран КС 3575; 3-встановлені бортові камні;
Для забезпечення на стиках каменів однакових зазорів (6-8 мм) користуються фіксатором зазорів - Г-подібним сталевим шаблоном, який накладають на торець встановленого каменю. Подальший камінь встановлюють так, щоб торець його уперся в торець (з фіксатором) раніше встановленого каменю. Після установки бортових каменів на ділянці в 40-50 м їх остаточно вивіряють в плані і по висоті. У необхідних випадках автокраном злегка підводять камінь, виправляють її і опускають в проектне положення.
