Основной закон прочности бетонов .

Иными словами, прочность бетона зависит от прочности составляющих его материалов и от прочности сцепления их друг с другом. Прочность заполнителя (песка, щебня, гравия) в тяжелом бетоне, как правило, выше заданной прочности бетона, поэтому мало влияет на последнюю. Таким образом, прочность бетона определяется в основном двумя факторами: • прочностью затвердевшего цементного камня; • прочностью его сцепления с заполнителем. Прочность цементного камня зависит от двух факторов: активности (марки) используемого цемента (R) и соотношения количеств цемента и воды (Ц/В).  Чем выше марка цемента, тем при прочих равных условиях будет прочнее цементный камень, так как марка цемента — это в действительности прочность модельного (мелкозернистого) бетона, отформованного и твердевшего в стандартных условиях Зависимость прочности цементного камня от соотношения цемента и воды в бетонной смеси объясняется следующим. Цемент при твердении химически связывает не более 20...25 % воды от своей массы. Но чтобы обеспечить необходимую пластичность цементного теста и, соответственно, подвижность бетонной смеси, необходимо брать 40...80 % воды от массы цемента. Вода, кроме того, необходима для смачивания поверхности песка и крупного заполнителя: большая удельная поверхность заполнителя требует большего расхода воды (см. § 10.2). Естественно, чем больше в бетоне будет свободной, химически не связанной воды, тем больше впоследствии будет пор в цементном камне и соответственно ниже станет его прочность. С другой стороны, если не обеспечить необходимую удобоуклады-ваемость бетонной смеси, соответствующую принятому в данном конкретном случае методу уплотнения, то из-за недоуплотнения в структуре бетона появятся крупные пустоты и участки с нарушенной связью “цементный камень — заполнитель”, что приведет к резкому снижению прочности бетона. Экспериментально кривая зависимости прочности бетона от количества воды затворения (В) при постоянном расходе цемента (Ц) (т. е. фактически от В/Ц) и при одинаковом методе уплотнения (рис. 12.5) подтверждает сказанное выше. Левая ветвь кривой отвечает недоуп-лотненным бетонным смесям, слишком жестким для данного способа уплотнения. При возрастании количества воды затворения до известного предела бетонная смесь укладывается плотнее, уменьшается объем пустот, а прочность бетона повышается. При оптимальном (для данного способа уплотнения) количестве воды бетон имеет наибольшую прочность и плотность, что соответствует максимуму на кривой прочности.

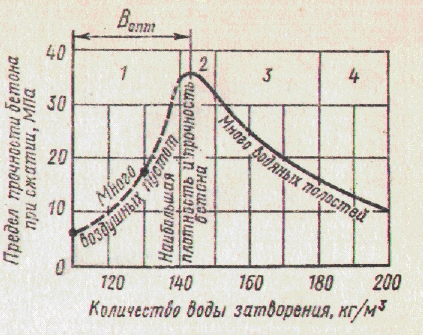

  Рис. 12.5. Кривая зависимости прочности бетона от количества воды затворения (при неизменном расходе цемента и способе уплотнения): 1 — слишком жесткие недоуплотненные бетонные смеси; 2 — смеси с оптимальным количеством воды затворения (Вопт); 3 — подвижные смеси; 4 — литые бетонные

Rц: 1 – Rи = 60 МПа; 2 - Rц = 55 МПа;  3 - Rц = 50 МПа; 4 - Rц = 40 МПа

Дальнейшее увеличение количества воды разжижает бетонную смесь, повышает ее подвижность. Однако добавляемая вода лишь частично связывается цементом, а избыток ее образует в бетоне поры — и в результате прочность бетона понижается (правая ветвь кривой). Для каждой бетонной смеси существует оптимальное количество воды, которое позволяет получить при данном способе уплотнения бетон с минимальной пористостью и наибольшей прочностью. Прочность сцепления между цементным камнем и заполнителем определяется в основном качеством поверхности заполнителя. Для обеспечения высокой прочности сцепления поверхность зерен заполнителя должна быть чистой и шероховатой. Например, бетон на щебне при прочих равных условиях прочнее бетона на гравии. В обобщенном виде этот показатель именуется коэффициентом качества заполнителей (А), а его численные значения приводятся ниже (см. лабораторную работу № 9).

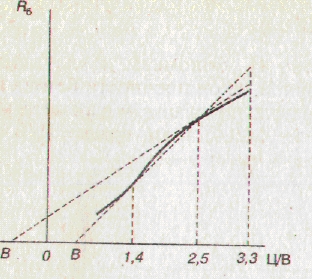

  Рис. 12.6. Фактическая зависимость прочности бетона R от цементно-водного отношения (Ц/В)

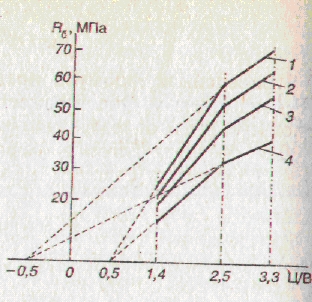

  Рис. 12.7. Прочность бетона на сжатие R бкак функция Ц/В и марки цемента

Высказанные теоретические предпосылки были положены в основу экспериментальных исследований зависимости прочности бетона от Ц/В, марки цемента и качества заполнителей (под прочностью здесь и далее подразумевается марочная прочность, т. е. прочность после 28 сут твердения в стандартных условиях). Полученные экспериментальные зависимости R = (Ц/В) представляют довольно сложную кривую, имеющую точку перегиба (рис. 12.6). С некоторым приближением эту кривую в реальном интервале Ц/В (от 1,4 до 3,3) можно аппроксимировать двумя прямыми, описываемыми уравнением вида 232

R = AR(Ц/В ±b). Приведенная формула предложена И. Боломеем и уточнена Б.Г. Скрамтаевым. Она выражает основной закон прочности бетона и используется для определения состава бетона по заданным параметрам. Для обычных бетонов (марок ниже М500) в интервале Ц/В = =1,4...2,5 формула Боломея — Скрамтаева имеет вид

R = AR(Ц/В-0,5), а для высокопрочных бетонов при Ц/В = 2,5...3,3

R =AR(Ц/В + 0,5).

Бетон работает под нагрузкой как единый композиционный материал, и в формировании его прочности участвуют цементный камень (матрица), зерна заполнителя и контактный слой между ними. Иными словами, прочность бетона зависит от прочности составляющих его материалов и от прочности сцепления их друг с другом. Прочность заполнителя (песка, щебня, гравия) в тяжелом бетоне, как правило, выше заданной прочности бетона, поэтому мало влияет на последнюю.

Таким образом, прочность бетона определяется в основном двумя факторами: – прочностью затвердевшего цементного камня; – прочностью его сцепления с заполнителем.

Прочность цементного камня, в свою очередь, зависит от двух факторов: активности (марки) используемого цемента (Rn) и соотношения количеств цемента и воды (Ц/В).

Чем выше марка цемента, тем при прочих равных условиях будет прочнее цементный камень, так как марка цемента — это в действительности прочность модельного (мелкозернистого) бетона, отформованного и твердевшего в стандартных условиях.

Зависимость прочности цементного камня от соотношения цемента и воды в бетонной смеси объясняется следующим. Цемент при твердении химически связывает не более 20…25% воды от своей массы. Но чтобы обеспечить необходимую пластичность цементного теста и соответственно подвижность бетонной смеси, необходи брать 40…80% воды от массы цемента. Вода, кроме того, необходи для смачивания поверхности песка и крупного заполнителя: больш удельная поверхность заполнителя требует большего расхода воды. Естественно, чем больше в бетоне будет свободной, химически не связанной воды, тем больше впоследствии будет пор в цементном камне и соответственно ниже станет его прочность.

С другой стороны, если не обеспечить необходимую удобоукла-дываемость бетонной смеси, соответствующую принятому в данном конкретном случае методу уплотнения, то из-за недоуплотнения в структуре бетона появятся крупные пустоты и участки с нарушенной связью «цементный камень — заполнитель», что приведет к резкому снижению прочности бетона.

Экспериментально кривая зависимости прочности бетона от количества воды затворения (В) при постоянном расходе цемента (Ц) (т. е. фактически от В/Ц) и при одинаковом методе уплотнения подтверждает сказанное выше. Левая ветвь кривой отвечает недоуплотненным бетонным смесям, слишком жестким для данного способа уплотнения. При возрастании количества воды затворения до известного предела бетонная смесь укладывается плотнее, уменьшается объем пустот, а прочность бетона повышается.

При оптимальном (для данного способа уплотнения) количестве воды бетон имеет наибольшую прочность и плотность, что соответствует максимуму на кривой прочности. Дальнейшее увеличение количества воды разжижает бетонную смесь, повышает ее подвижность. Однако добавляемая вода лишь частично связывается цементом, а избыток ее образует в бетоне поры — и в результате прочность бетона понижается (правая ветвь кривой).

Для каждой бетонной смеси существует оптимальное количество воды, которое позволяет получить при данном способе уплотнения бетон с минимальной пористостью и наибольшей прочностью.

Прочность сцепления между цементным камнем и заполнителем определяется в основном качеством поверхности заполнителя. Для обеспечения высокой прочности сцепления поверхность зерен заполнителя должна быть чистой и шероховатой. Например, бетон на щебне при прочих равных условиях прочнее бетона на гравии.
