Основные направления повышения энергоэффективности строительных материалов, изделий и конструкций.

• ресурсо- и энергосберегающие конструктивно-технологические решения возведения малоэтажных жилых зданий минимальной стоимости без применения тяжелого кранового оборудования, а так же технологии устройства надстроек гражданских многоэтажных зданий;

• рациональные технологии утепления наружных стен при реконструкции гражданских зданий;

• трещиностойкость и прочность кладки из высокопрочных материалов;

• использование отходов местной промышленности для изготовления эффективных стеновых и отделочных материалов при ремонте и реконструкции зданий;

• исследования трещиностойкости сборно-монолитного железобетона;

• разработка и исследование новых конструктивных форм висячих покрытий;

• Разработка методологических основ использования энергосберегающего сырья и эффективных технологий производства строительных материалов с учетом генезиса сырья и устойчивости системы «человек — материал — среда обитания»

• Разработка эффективных материалов на основе оценки их коррозионной стойкости

• комплексное использование минеральных и техногенных ресурсов для производства строительных материалов

• Разработка новых и совершенствование традиционных технологий ячеистого бетона и ячеистобетонных изделий, разработка перспективных материалов для энергоэффективного строительства, повышение долговечности бетонов

• Теоретические основы управления процессами производства и применения искусственных гипсовых и гипсосодержащих композиционных строительных материалов нового поколения с использованием природного и техногенного сырья

• Повышение энергоэффективности и функциональности материалов в строительстве

• Разработка энергосберегающих технологий производства силикатных автоклавных материалов

• Разработка способов повышения коррозионной стойкости бетонов и прогнозирования их долговечности

Марки строительных материалов. Основные свойства материалов для фундаментов.

Деление на марки по прочности является основным для материалов и изделий, из которых изготовляют несущие конструкции. СНиП устанавливает единую шкалу марок по пределу прочности при сжатии (МПа): 0,4; 0,7; 1,0; 1,5; 2,5; 3,5; 5; ...; 100. Для теплоизоляционных материалов ведущим признаком деления на марки принята плотность (кг/м3): 10; 15; 25;...; 600. Для ряда материалов предусмотрена маркировка по показателю морозостойкости — количеству циклов, которое должен выдержать материал без допустимых признаков разрушения: F10, F25 и т. д.

Некоторые материалы и изделия (отделочные материалы, лесные материалы и др.) по наличию внешних дефектов делят на сорта.

Фундамент должен выполняться из материалов с минимальным водопоглощением (например, полнотелого глиняного кирпича). Иначе грунтовая влага через сеть капилляров материала за счет осмотических сил будет подниматься вверх. И, соответственно, чем выше и чем дольше поднимется влага, тем дольше она будет оставаться в конструкции, следовательно, тем выше будет степень намокания фундамента (а, возможно, и стен) и тем сложнее потом будет конструкции осушить.

Прежде всего, материал для фундамента кроме прочности должен обладать и необходимой морозостойкостью и влагостойкостью. Степень морозостойкости материалов и изделий определяется количеством циклов повторного замораживания в насыщенном водой состоянии и оттаивания в воде в циклах по шкале: 5; 10; 15; 25; 35; 50; 100; 150; 200. Степень водостойкости строительных материалов и изделий характеризуется величиной коэффициента размягчения, равного отношению пределов прочности материала в насыщенном  водой и в сухом состоянии по шкале: 0,60; 0,75; 0,90 и 1. Твердость — способность материала сопротивляться проникновению в него другого более твердого тела. Твердость хрупких материалов определяют методом царапания по минералогической шкале Мооса

Прочность — способность вещества в определенных пределах воспринимать воздействие внешних сил без признаков разрушения. Прочность материала характеризуется пределом на сжатие, изгиб и растяжение.

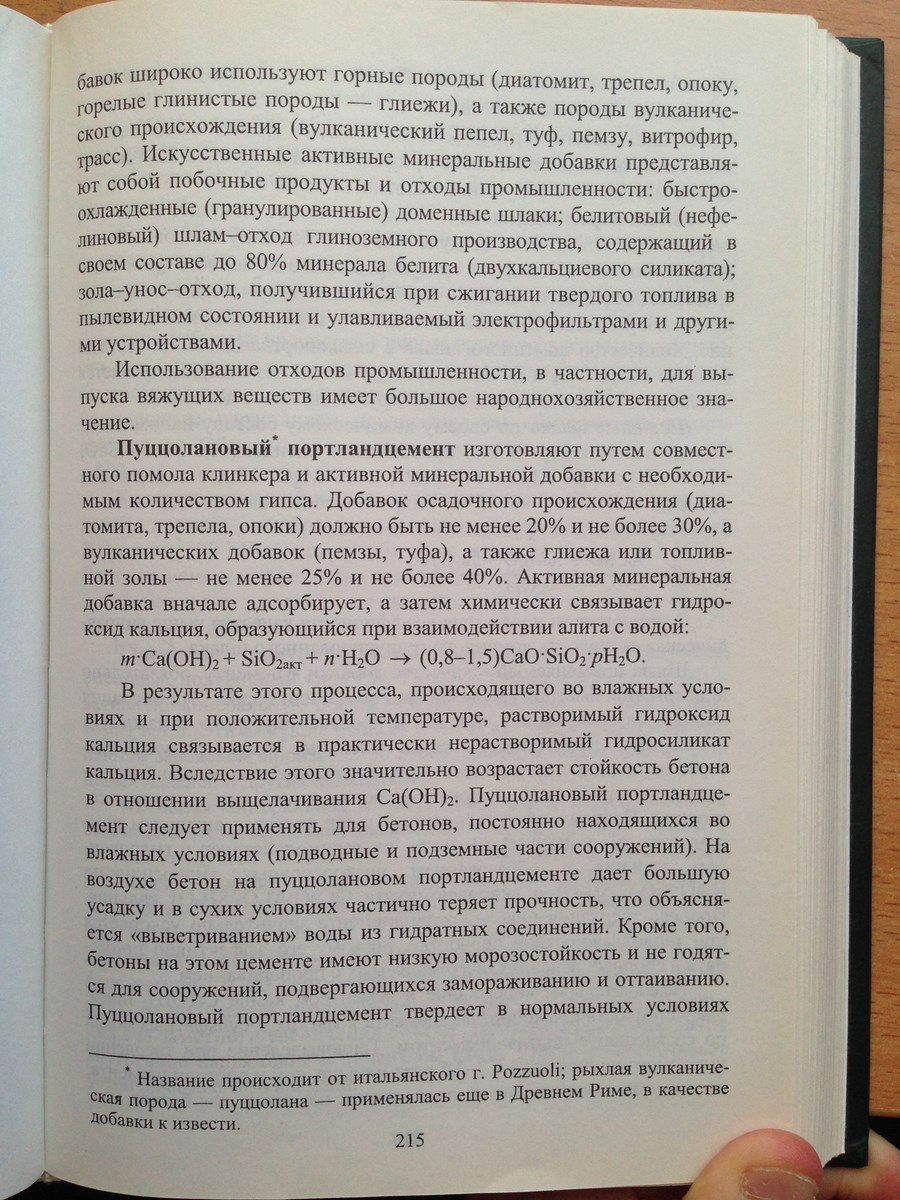

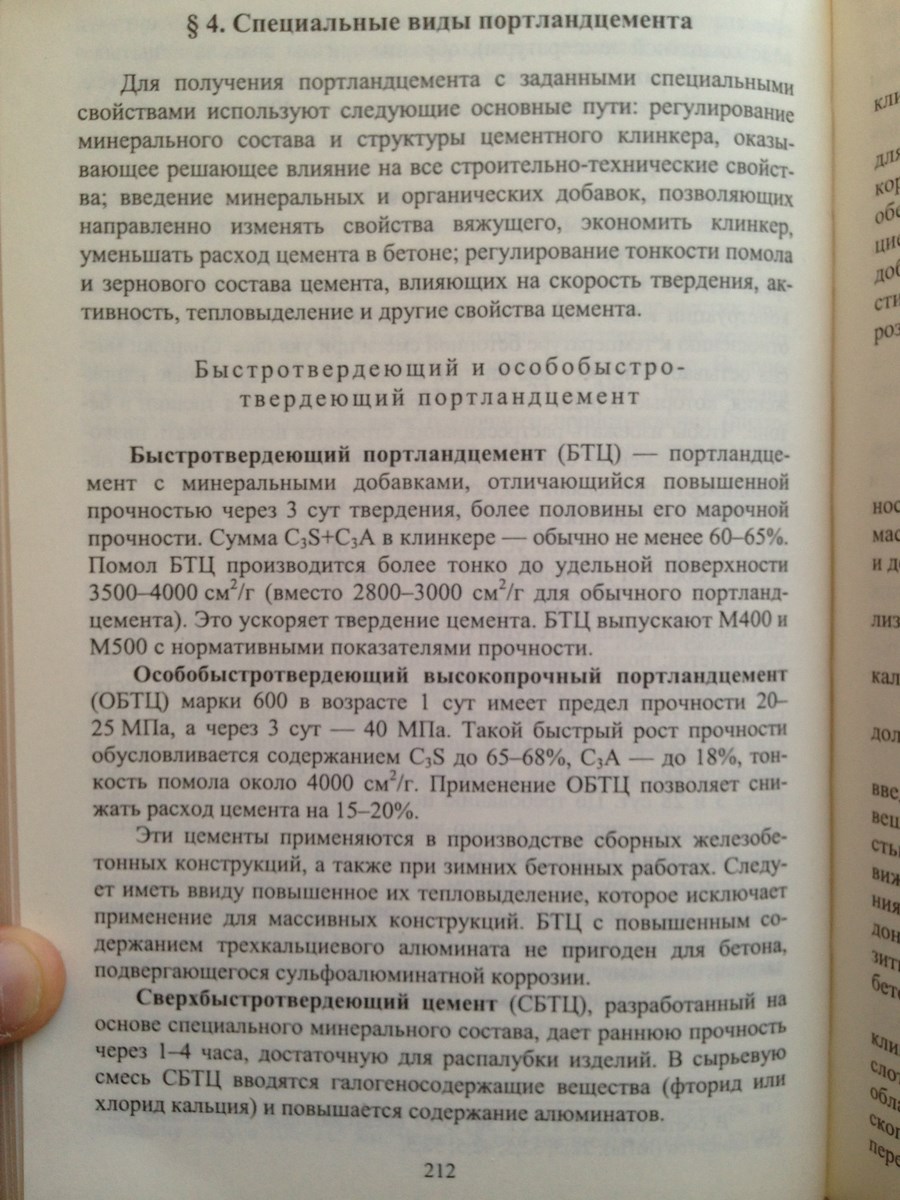

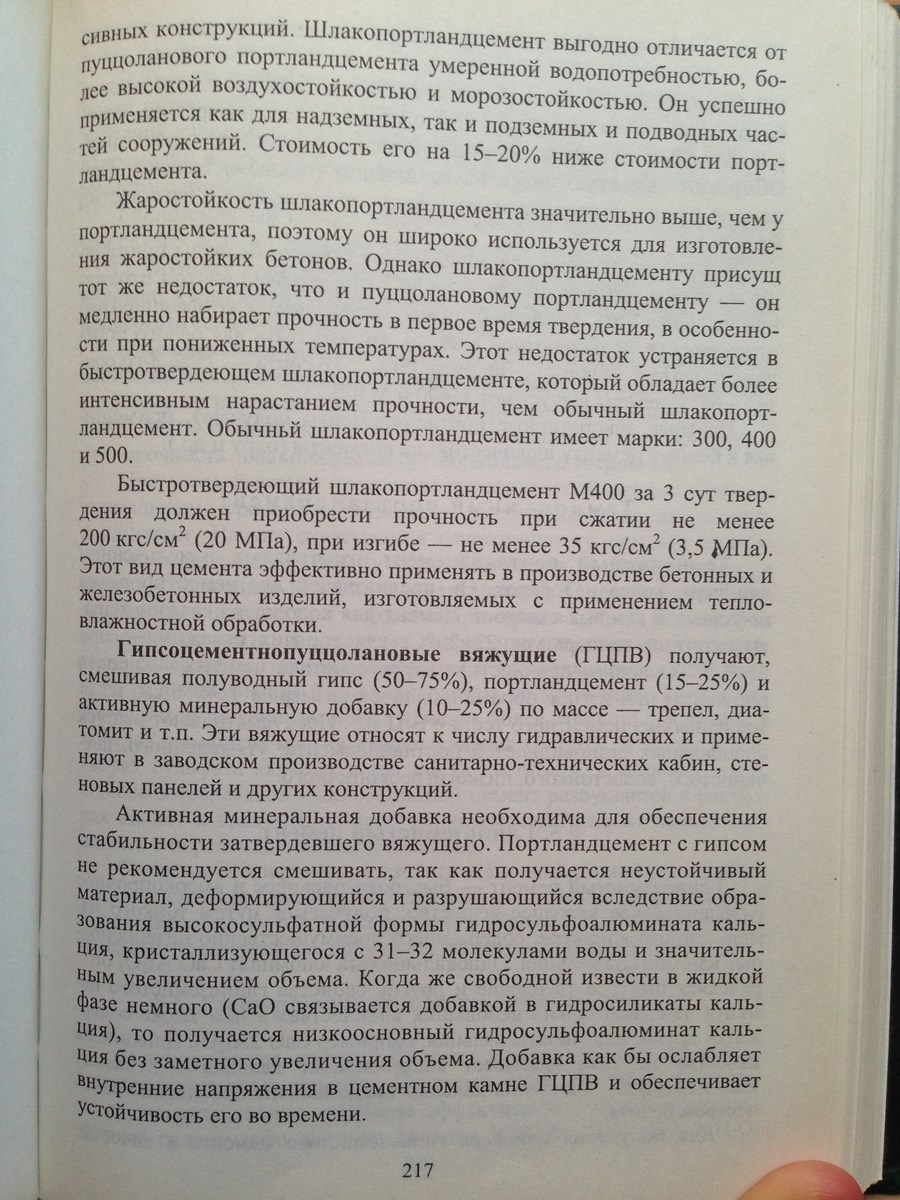

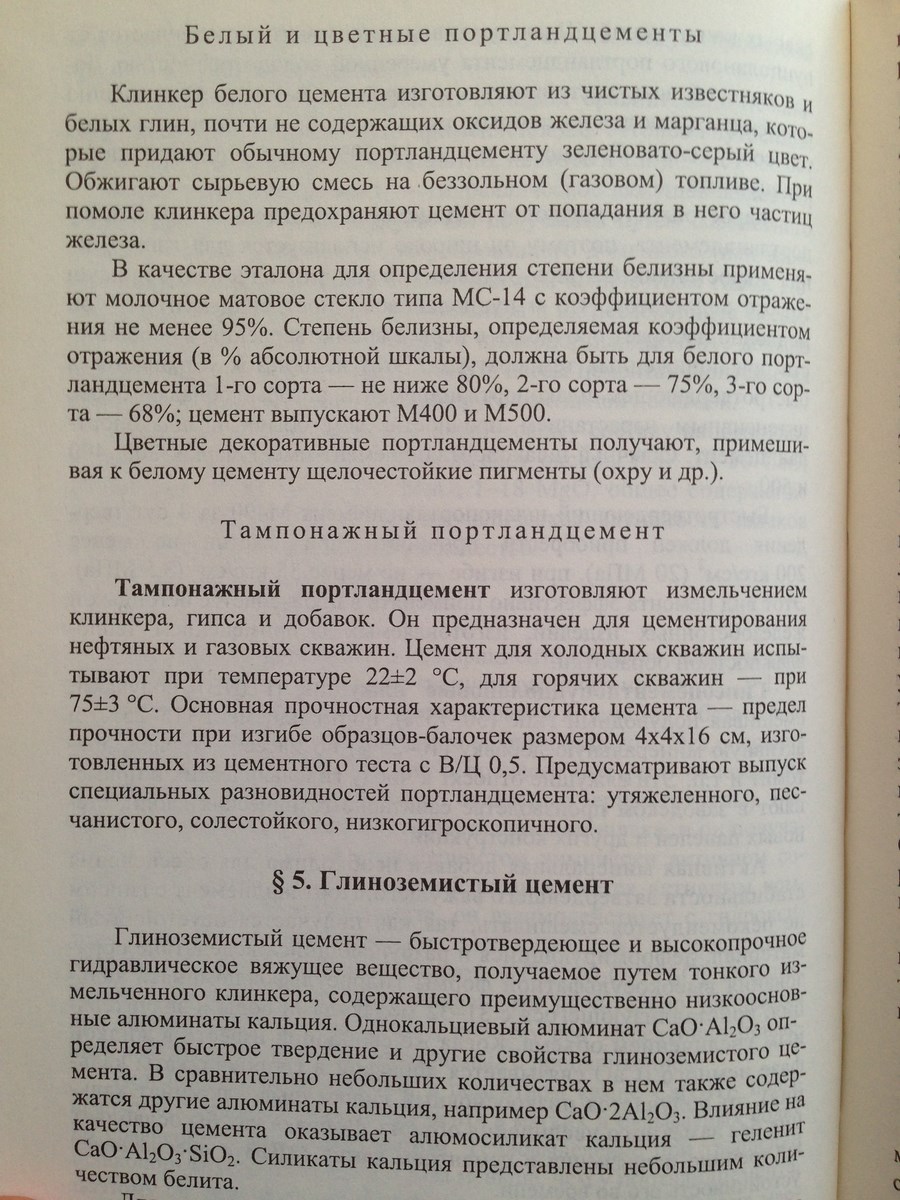

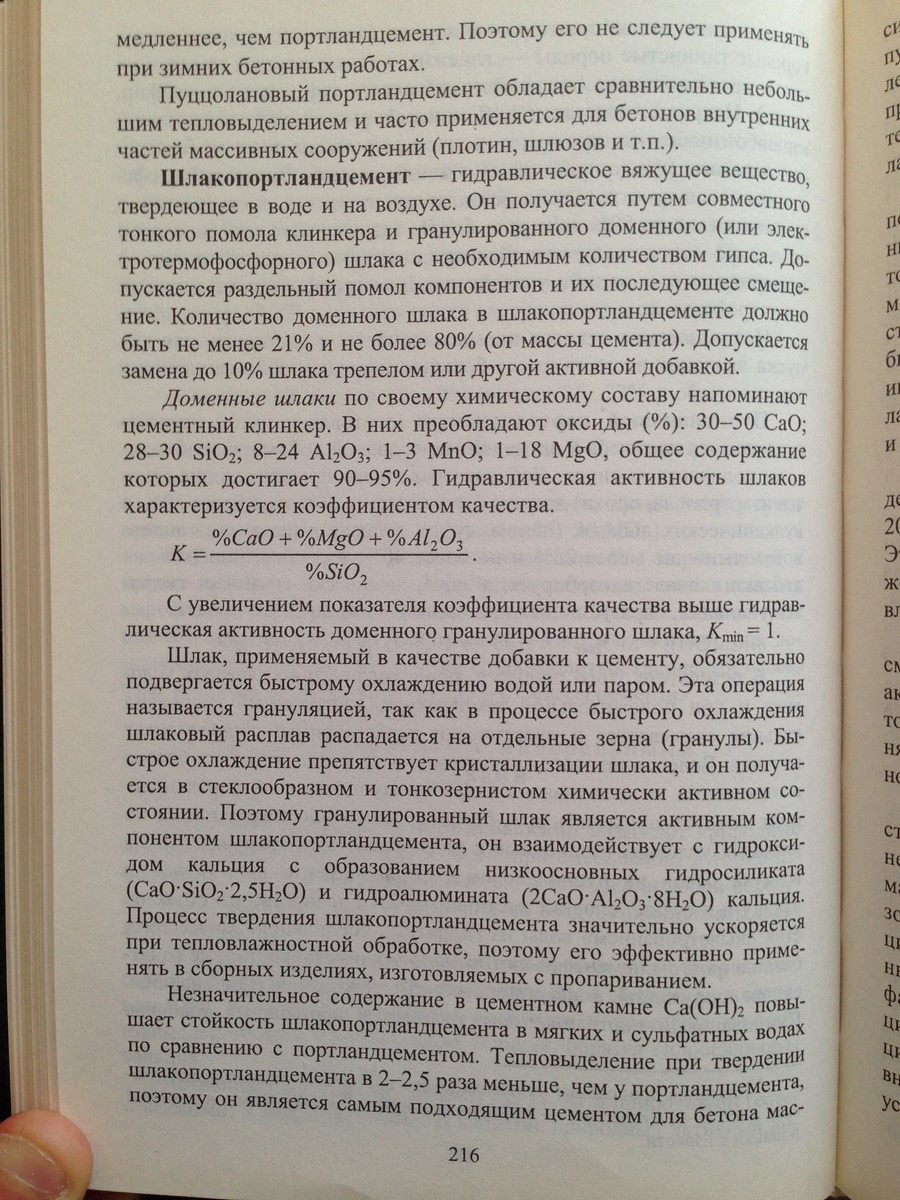

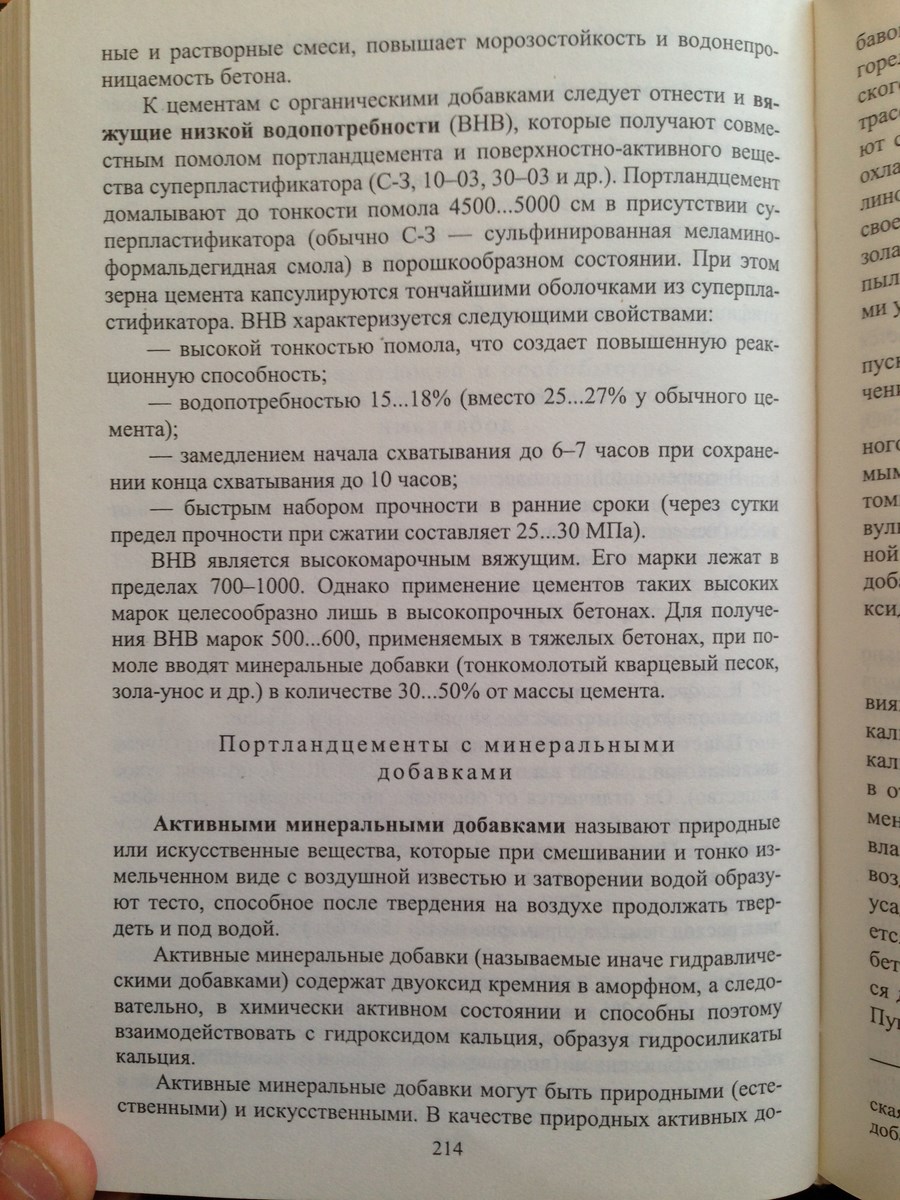

Специальные виды портландцемента, области их применения.

Современные материалы для наружных стен

По виду материала различают каменные, деревянные, бетонные и комбинированные стены, а по роду применяемых для вЬзведения стен конструктивных материалов - стены из крупных блоков, из панелей и штучных (мелкоразмерных) каменных материалов. С теплотехнической точки зрения условно различают три основных вида наружных стен по числу основных слоев: однослойные, двухслойные и трехслойные.

Виды материалов:

- Кирпич (обожженная глина) ,

- Блоки, где связующим компонентом является цемент;

Пенобетон, Газобетон , Керамзитобетон (составе относительно лёгкий компонент (вспенённую и обожжённую глину)) , Полистиролбетон, Шлакобетон (в этом строительном материале может быть как шлак, так и уголь, зола, примесь керамзита с чем-нибудь, отсев и т.д),

Арболитовые блоки (составляющими которого являются бетон и органический наполнитель: древесная щепа, льноволокно или жмых семян, из которых уже выжали масло

- строительные блоки, изготовленные без применения цемента, на основе извести или глины; газосиликат, Керамические блоки ( В их состав помимо глины может входить песок и опилки )

Дерево

-Типы деревянных стен: Бревенчатый сруб, Сруб из бруса, Каркасные стены

Стеновые сэндвич-панели

Состоит : 1. Оцинкованная тонколистовая рулонная сталь с полимерным

2. Защитная прозрачная полиэтиленовая плёнка.

3. Двухкомпонентный полиуретановый клей с высокими адгезивными свойствами

4. Ламели из минеральной ваты на основе базальтового волокна.

5. Замковое соединение

• Наполнители стеновых сэндвич панелей:

• Минераловатная плита на основе базальтового волокна.

• Пенополистирол.

• Пенополиуретан.

• Пенополиизоцианурат.
