2.3.2. Режимы настройки дефектоскопа и оценки дефектов

Режим «Настройка» служит на настройки чувствительностей каналов дефектоскопа. Режим «Оценка» – для оценки результатов контроля и корректировки параметров ранее произведенной настройки. На экране в этих режимах отображается А-развертка выбранного канала (рис. 2.5, 2.6). Звуковая сигнализация в режиме «Оценка» работает по всем каналам.

Режим «Ручной» служит для контроля отдельных сечений рельса и сварных стыков. При формировании развертки типа В в этом случае полная смена экрана происходит за 12 секунд. Углы ввода для различных номеров каналов приведены в таблицах 1 и 2. Звуковая сигнализация в режиме «Ручной» работает для выбранного канала .

Рис. 2.5. Вид экрана дефектоскопа в режиме «Настройка» (канал 7).	Рис. 2.6. Вид экрана дефектоскопа в режиме «Оценка» (канал 0).

3. Подготовка дефектоскопа к работе

3.1. Включение дефектоскопа и подготовка к настройке

Поставить тумблер «ВКЛ», расположенный на панели аккумуляторного отсека дефектоскопной тележки, в положение «ВКЛ».

Нажать и удерживать 2-3 с кнопку на пленочной панели БУИ. При этом дефектоскоп включится, на экране установится режим меню «Дисплей» (рис. 3.1).

Рис.3.1. Вид экрана дефектоскопа после включения питания (режим «Меню/Дисплей»)

Копками и установить оптимальную контрастность изображения.

При работе в затемненных условиях следует отрегулировать подсвет (яркость) экрана, для чего переместить инверсное поле с со строки «контрастность» кнопкой на строку «яркость» а затем кнопкой установить удобную для работы яркость экрана.

ВНИМАНИЕ! Применяемый в дефектоскопе жидкокристаллический дисплей (ЖКД) допускается эксплуатировать без подогрева при температуре окружающего воздуха не ниже минус 20° С. При работе дефектоскопа при отрицательных температурах следует включить автоматический подогрев ЖКД (меню «Опции»/«Разное»/«Автоподогрев») для поддержания на нем требуемой температуры.

3.2. Настройка каналов контроля эхо-методом, работающих с резонаторами бп

После установки параметров экрана нажать кнопку для перехода в режим «Поиск-М».

Установить режим работы «Настройка», для чего нажать кнопку выбрать кнопкой или пункт меню «Настройка», нажать кнопку , затем еще раз нажать кнопку для подтверждения пункта меню «Настройка» «Новая». При этом на экране дефектоскопа должен установиться режим «Настройка», аналогичный приведенному на рис. 3.2.

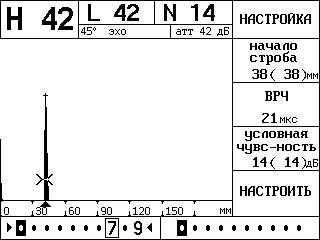

Рис. 3.2. Вид экрана дефектоскопа в режиме «Настройка»

Для настройки каналов «1»…«9» сплошного контроля, работающих по эхо-методу выбрать канал нажатием кнопок «1»…»9» и нить контроля кнопкой . В нижней части экрана цифра номера установленного канала будет обведена прямоугольным символом «», а на нить указывает символ или , расположенный в середине нижнего ряда. В первый момент при начале настройки вместо цифр будут индицироваться точки, которые по мере настройки каналов будут заменяться на цифры номеров настроенных каналов.

Рис. 3.3. Вид экрана при корректировке времени в призме.

Проверить точку выхода луча и откорректировать время распространения УЗК в призме. Для этого установить блок ПЭП на поверхность образца СО-3Р (учитывая разворот резонатора относительно продольной оси) в положение, при котором амплитуда эхо-сигнала от цилиндрической поверхности радиусом 59 мм в образце СО-3Р будет максимальной.

Нажать кнопку для смены списка параметров канала. При этом на экране дефектоскопа установится режим, приведенный на рис. 3.3.

Кнопками и откорректировать время в призме таким образом, чтобы индицируемое показание R соответствовало значению 59 мм.

Для возврата к обычному списку параметров канала следует нажать .

Для настройки условной чувствительности, проверки угла ввода и точности работы глубиномера выявить в образце СО-3Р отверстие диаметром 6 мм: для каналов «1», «2», «3», «5» и «6» на глубине 44 мм, для каналов «4» ‑ на глубине 15 мм (рис. 4.4).

При необходимости для получения эхо-сигналов повысить чувствительность кнопкой .

В режиме «Настройка» при выборе каналов зона временной селекции автоматически устанавливается на зону выявления только эталонного отражателя во избежание ошибочной настройки по эхо-сигналам от других конструктивных отражателей образца СО-3Р.

	Рис. 3.4. Положение ПЭП на СЩ-3Р при настройке условной чувствительности

Перемещая блок ПЭП в небольших пределах и, при необходимости нажимая кнопки и , положение, при котором эхо-сигнал будет иметь максимальное значение и его амплитуда будет находить между порогом АСД и верхней горизонталью экрана. Индицируемое в верхней части экрана ЖКД значение превышения амплитудой сигнала порогового уровня N должно находиться в пределах 0…18 дБ.

Убедиться, что полученный эхо-сигнал находится в пределах зоны временной селекции, а индицируемое значение глубины расположения отражателя Н составляет: 423 мм для каналов «1», «2», «3», «5», «6» и «7», 133 мм для каналов «4».

Не сдвигая блок ПЭП, настроить канал дефектоскопа на рекомендуемую условную чувствительность, для чего нажать кнопку .

Убедиться, что в третьем пункте меню в правой части экрана (рис. 3.2) значение фактической условной чувствительности стало равно значению рекомендуемой условной чувствительности, а показание амплитуды N отличается от них, не более, чем на 1 дБ. При этом в четвертом пункте меню появится надпись «Настроен», а вместо символа «» в нижней части экрана появится номер настроенного канала. При настройке условной чувствительности каналов «6» и «7» сплошного контроля в режиме «Настройка» каналы «8» и «9» настраиваются автоматически.

Появление сообщения об ошибке в четвертом пункте меню – “Ошибка” может свидетельствовать о том, что не было выполнено условие 0<N<18 дБ, эхо-сигнал не попал в зону временной селекции. В этом случае требуется уточнить положение ПЭП при нахождении максимума амплитуды сигнала от отверстия в СО‑3Р или заменить резонатор на более чувствительный.

В этом же положении необходимо определить значение угла ввода УЗК по шкале «» образца СО‑3Р для середины используемого ПЭП. Для проверки угла ввода каналов «4» следует установить блок ПЭП на образец СО-3Р в положение соответствующее максимуму эхо-сигнала от отверстия диаметром 6 мм на глубине 44 мм.

После настройки условной чувствительности канала проверить мертвую зону и при необходимости изменить закон ВРЧ кнопками и .

Как правило, необходимость регулировки закона ВРЧ возникает для каналов сплошного контроля, работающих от поверхности: «1», «6» и «7».
