2. Устройство и работа дефектоскопа

2.1. Компоновка дефектоскопа

Дефектоскоп состоит из следующих основных узлов и блоков, электрически связанных между собой с помощью разъемных соединений, рис. 2.1.

Рис. 2.1. Блок схема дефектоскопа

Блок управления и индикации (БУИ) включает в себя жидкокристаллический дисплей (ЖКД), кнопочную панель управления (КПУ), приемник карты памяти, (КП), микропроцессор и панели коммутации. БУИ предназначен для приема и обработки и хранения информации, поступающей с блока ультразвукового многоканального (БУМ) и КПУ, выдачи графической и текстовой информации на ЖКД.

Жидкокристаллический дисплей имеет размер 11586 мм (320240 пикселей).

Блок ультразвуковой многоканальный (БУМ) обеспечивает работу ультразвуковых каналов в соответствии с выбранной схемой прозвучивания и режимом работы, осуществляет первичную обработку полученной от преобразователей информации.

На выносном пульте расположены кнопки оперативного управления «БОЛТ. СТЫК», «СВАР. СТЫК» и «КООРД».

2.2. Органы управления дефектоскопа

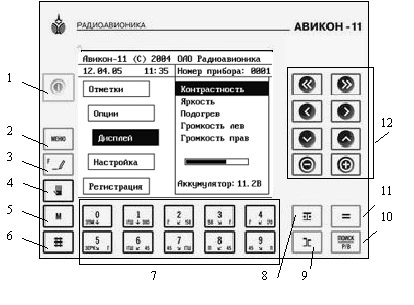

Общий вид передней панели дефектоскопа с экраном после включения приведен на рис. 2.2.

Рис. 2.2. Общий вид передней панели дефектоскопа.

Назначение кнопок:

1 – Включение/выключение дефектоскопа.

2 – Вызов режима «Меню».

3 ( ) – Смена списка параметров по каналу или вызов контекстного меню.

4 – Вызов режима «Ручной».

5 – «Магнитный» (может быть не задействованной).

6 – Смена рельсовой нити (левая/правая).

7 – Выбор канала контроля.

8 – Режим «Болтовой стык» (дублируется на выносном пульте).

9 – «Тип рельса».

10 – Вызов режима «Поиск-М» и «Поиск-В» (поочередно).

11 – «Пауза» (может быть не задействованной).

Назначение кнопок оперативного управления 12 при работе в режиме «Меню» следующее:

Уменьшение значения			Увеличение значения
Перемещение по пунктам влево			Перемещение по пунктам вправо;
Перемещение по строкам вниз			Перемещение по строкам вверх;
Переход на уровень выше или отмена (Esc)			Переход на уровень ниже или подтверждение (Enter).

В данном состоянии (рис. 2.2) выделение строки меню «Отметки», «Опции», «Дисплей», «Настройка», «Регистрация» «Память» осуществляется кнопками или по кругу, активация меню – кнопкой , а возврат (разактивация) – кнопкой . При включении дефектоскопа активировано меню «Дисплей», при выходе в меню из режима «Поиск» активировано меню, которое было в работе последним. Пункт «Память» в данный момент скрыт, поскольку на экране одновременно может отображаться 5 строчек. В правой части экрана отображены доступные в активном меню действия.

2.3. Режимы работы дефектоскопа и основные меню

2.3.1. Режимы сплошного контроля

Для сплошного контроля рельсов в пути предназначены режимы работы «Поиск М» с отображением мнемонической схемы прозвучивания (рис. 2.3) и «Поиск В» с выводом на экран развертки типа В в реальном времени (рис. 2.4). В этих режимах звуковая сигнализация работает по всем каналам. В режиме работы «Поиск М» дополнительно со звуковой сигнализацией «загорается» соответствующий сегмент мнемонической схемы и выделяется канал, по которому сработала сигнализация и участок рельса над номерами каналов.

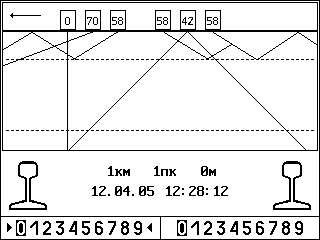

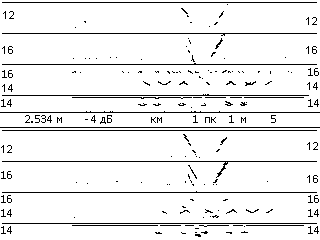

Рис. 2.3. Вид экрана дефектоскопа в режиме «Поиск-М» с отображением мнемонической схемы контроля.	Рис. 2.4. Вид экрана дефектоскопа в режиме «Поиск-В» при отображении всех каналов контроля.

Для контроля болтовых стыков служит режим «Болтовой стык», который включается при нажатии кнопки 8, рис. 2.2. В этом режиме отключаются звуковая сигнализация по каналам «4», «5», «8» и «9», зона контроля канала «1» уменьшается до 60 мм, а каналы «6» и «7» начинают работать по методу «два эхо».
