6.3 Общий формат программы
Общий формат программы для интерполяции полярных координат следующий :
.
.
M5 останов главного шпинделя
M21 C-ось активна
G28 C0 C-ось сделать эталонной
G0 C0 (bzw. andere C-Position) C-ось на 0°
T.... M8 выбор инструмента , охлаждение включить
G97 S... M3/M4 число оборотов приводимого инструмента
G0 X.. Z.. позиционирование
G
12.1
M38 интерполяция
поляр.
координат
активна
и
стопор.
тормоз
ВЫКЛЮ-
ЧЕН
G41/G42 G1 G94 X.. C.. F.. с WRK на контур, подача в mm/min
.
. фрезерование с интерполяцией поляр.координат
.
.
G40 G1 X.. C.. отмена WRK
G13.1 M39 интерполяция поляр. координат неактивна и стопор. тормоз ЗАКР
G0 X... Z.. приводимый инструмент отвести
.
.
6.4 Примеры программирования
Пример 1
O
1111
(ЧЕТЫРЕХГРАННИК)
N10 M21 C-ось-выбор
N20 G28
C0 C-ось
сделать эталонной
N30 G0
C0 C на
0-градусов
N40 T0101
M8 приводимый инструмент
(фрезу) выбрать
N50 G97
S1500 M3 привод
инструмента: число оборотов, направление
вращения
N60 G0
X105 Z-10
предварит.позиционирование
N70 G12.1
M38 выбор
интерполяция
поляр. координат, стопор. тормоз ОТКРЫТ
N80 G42 G1 G94 X77.77 C0 F120 с WRK-выбором в подаче на точку 1 N90 X0 C38.885 тчк. 2 (X0 A225) N100 X-77.77 C0 тчк. 3 (C0 A315) при программировании
N
110 X0
C-38.885 тчк. 4 (X0
A45) контура
в полярных координатах
N120 X77.77
C0 тчк. 1 (C0
A135)
N130 G40
X105 F2000 M9 с
WRK-отменой отойти от
контура
N140 G13.1
M39 отмена
интерполяция
поляр. координат, стопор. тормоз ЗАКРЫТ
N150 G0 X350
Z300 T0
M5 позиция
смены инструмента, привод инструмента:
стоп
N160 M22 C-ось-отмена
N170 M30
%
Осевая торцевая
фреза
Указание: При
применении программировании тяги
контура и программировании угла (A)
смотри зарисованные данные угла.
Размер угла определяется от положительной
X-координаты
по часовой стрелке.
Пример 2
O2323
(ШЕСТИГРАННИК)
N
10 M21 C-ось-выбор
N20 G28
C0 C-ось
сделать эталонной
N30 G0 C0 C на 0 градусов
T0505 M8 приводимый инструмент (фрезу) выбрать
N50 G97 S2000 M3 привод инструмента: число оборотов, направление вращения
N60 G0 X95 Z-7 предварит.позиционирование N70 G12.1 M38 выбор интерполяция поляр. координат, стопор. тормоз ОТКРЫТ N80 G42 G1 G94 X60.04 C0 F120 с WRK-выбором в подаче на точку 1 N90 X30.02 C26 тчк. 2 N100 X-30.02 тчк. 3 N110 X-60.04 C0 тчк. 4 N120 X-30.02 C-26 тчк. 5 N130 X30.02 тчк. 6 N140 X60.04 C0 тчк. 1 N150 G40 X95 F2000 M9 с WRK-отменой отойти от контура N160 G13.1 M39 отмена интерполяция поляр. координат, стопор. тормоз ЗАКРЫТ N170 G0 X300 Z300 T0 M5 позиция смены инструмента, привод инструмента: стоп N180 M22 C-ось-отмена N190 M30
%
X
+
1
2 6
C+ C
W
3 5
Раствор ключа = 52 Размер
угла = 60.04 Фактор
пересчета = 1.1546
4
7
X
Пример 3
O4711
(ЧЕТЫРЕХГРАННИК С ЗАКРУГЛЕНИЕМ)
N10 M21 C-ось-выбор
N20 G28 C0 C-ось сделать эталонной
N30 G0 C0 C на 0 градусов
N40 T1212 M8 приводимый инструмент (фрезу) выбрать
N50 G97 S1200 M3 привод инструмента: число оборотов, направление вращения
N60 X105 Z-10 предварит.позиционирование
N70 G12.1 M38 выбор интерполяция поляр. координат, стопор. тормоз ОТКРЫТ
N80 G42 G1 G94 X77.77 C0 F100 WRK-в кадре подвода к первой точке контура
N90 X14.14 C31.82 тчк. 2
N100 G3 X-14.14 C31.82 R10 тчк. 3
N110 G1 X-63.64 C7.07 тчк. 4
N120 G3 X-63.64 C-7.07 R10 тчк. 5
N130 G1 X-14.14 C-31.82 тчк. 6
N140 G3 X14.14 C-31.82 R10 тчк. 7
N150 G1 X63.64 C-7.07 тчк. 8
N160 G3 X63.64 C7.07 R10 тчк. 1
N170 G40 G1 X105 F2000 M9 с WRK-отменой при отводе инстр. от контура
N180 G13.1 M39 отмена интерполяция поляр. координат, стопор. тормоз ЗАКРЫТ
N190 G0 X300 Z350 T0 M5 позиция смены инструмента, привод инструмента: стоп
N200 M22 C-ось-отмена
N210 M30
%
Коеффициент
пересчета = 0.707 Размер
угла = четырехгранник/0.707=77.77

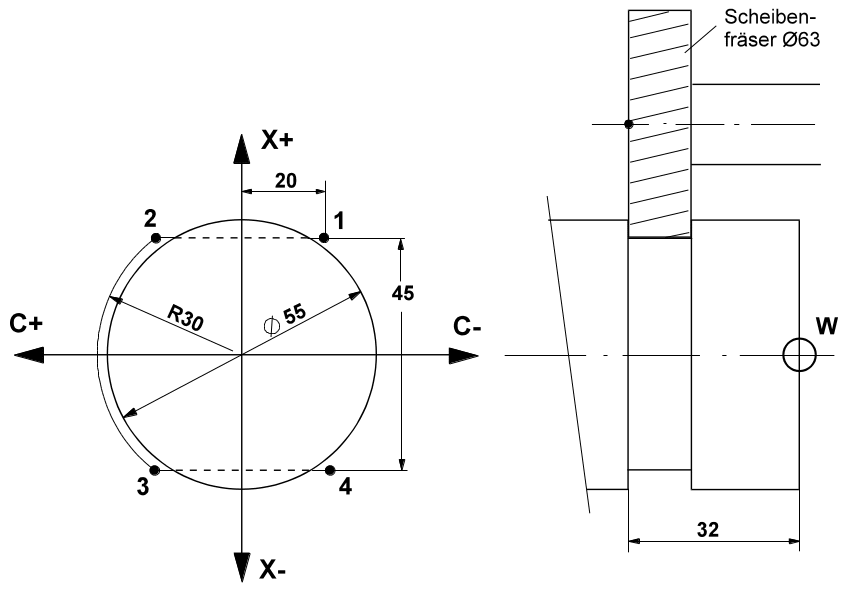

Пример 4
O8005
(ФРЕЗЕРОВАТЬ ПЛОСКОСТЬ КЛЮЧА)
N10 М21 C-ось-выбор
N20 G28 C0 C-ось сделать эталонной
N30 G0 C0 C на 0 градусов
N40 T1111 M8 приводимый инструмент (дисковую фрезу) выбрать
N50 G97 S500 M3 привод инструмента: число оборотов, направление вращения
N60 X130 Z-32 M8 предварит.позиционирование
N70 G12.1 M38 выбор интерполяция поляр. координат, стопор. тормоз ОТКРЫТ
N80 G42 G1 G94 X45 C-20 F100 WRK-в кадре подвода инстр. к 1.точке
N90 C20 тчк. 2
N100 G3 X-45 C20 R30 F2000 тчк. 3 Смотри указание внизу
N110 G1 C-20 F100 тчк. 4
N120 G40 X-130 F2000 M9 WRK-отмена при отводе инстр. от контура
N130 G13.1 M39 отмена интерполяция поляр. координат, стопор. тормоз ЗАКРЫТ
N140 G0 X450 Z300 T0 M5 позиция смены инструмента, привод инструмента: стоп
N150 M22 C-ось-отмена
N160 M30
%
Указание:
a) Предварительное позиционирование при неактивном WRK (кадре N60) должно производиться на Ø, который состоит из Ø-детали плюс Ø-фрезы плюс безопасное расстояние (Ø60+Ø63+Ø7 = Ø130).
b) В кадре N100 производится промежуточное позиционирование с высокой подачей и G3 (от
точки 2 на 3).
c) Обратите внимание, что в кадре N120 отъезд на X-130 (минус).
Дисковая фреза
