4.0 Примеры программирования
Изготовление отверстия спиральным сверлом (осевым)
.
N1110
M5
N1120 M21
N1130 G28 C0
N1140 T0303 M8
N1150
G97 S1000 M3
N1160 G0 X60 Z2
N1170 G94 G1 Z-15 F100
N1180
G0 Z20
N1190 X380 Z300 T0
N1200 M30
%
И
зготовление
3 отверстий
.
N1110
M5
N1120 M21
N1130 G28 C0
N1140 T0505 M8
N1150
G97 S1000 M3
N1160 G0 X60 Z2
N1170 M98 P35000
N1180 G0
Z20
N1250 X350 Z300 T0
N1260 M30
%
%
O5000
N10
G91 G0 C120
N20 G90 G94 G1 Z-15 F100
N30 G0 Z2
N40
M99
%
Изготовление резьбового отверстия M6 x 1
Для
резьбовых отверстий должна применяться
головка для резьбовых отверстий с
ударно-тяговой компенсацией.
Указание:
Относительно
программируемых подач
следует соблюдать рекомендации
производителя резьбовой головки.
.
N880 M5
N890
M21
N900 G28 C0
N910 T0303 M8
N920 G97 S1000
M3
N930 G0 X60 Z2
N940 G94 G1 Z-20 F100
N950 G0
Z150
N960 M5
N970 T0505
N980 S640 M3
N990 G0
X60 Z5
N1000 G1 Z-10 F640
N1010 Z5 M4
N1020 G0
Z20
N1030 X380 Z300 T0
N1040 M30
%
И
зготовление
торцовых пазов пазовой фрезой (Ø16)
. N790 M5 N800 M21 N810 G28 C0 N820 T0707 M8 N830 G97 S800 M3 N840 G0 X10 Z2 N850 Z-5 N860 G94 G1 X100 F60 N870 Z2 F300 N880 G0 X10 N890 C180 N900 Z-5 N910 G1 X100 F60 N920 Z2 F300 N930 G0 Z20 N940 X380 Z300 T0 N950 M30 %
К
руговое
фрезерование на внешнем диаметре осевой
концевой фрезой
Ø 20
.
N1050 M5 N1060 M21 N1070 G28 C0 N1080 T0101 M8 N1090 G97 S530 M3 N1100 G0 X122 Z-3 N1110 G94 G1 X114 F53 N1120 C90 F60 N1130 X116 N1140 G0 X380 Z300 T0 N1150 M30 %
Относительно
подачи фрезы при вращающейся С-оси
смотри формулу на стр.9
Круговое
фрезерование на внешнем диаметре
с
синхронным движением на X-оси
.
N1110 M5 N1120 M21 N1130 G28 C0 N1140 T0303 M8 N1150 G97 S530 M3 N1160 G0 X122 Z-3 N1170 G94 G1 X108 F53 N1180 X114 C90 F60 N1190 G0 X122 N1200 G0 X380 Z300 T0 N2100 M30 %
Относительно подачи фрезы при вращаю-
щейся С-оси смотри формулу на стр.9

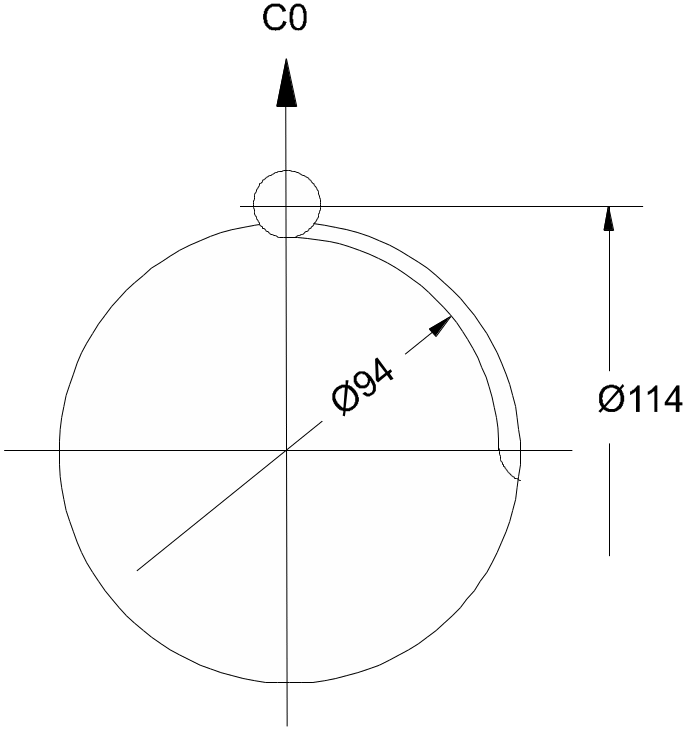

Фрезерование на торцевой поверхности круговых пазов концевой фрезой
.
N800 M5 N810 M21 N820 G28 C0 N830 T0707 M8 N840 G97 S600 M3 N850 G0 X80 Z2 N860 G94 G1 Z-4 F60 N870 C60 F86 N880 G0 Z20 N890 X380 Z300 T0 N900 M30 %
Расчет подачи фрезы при вращающейся C-оси:
Do =
"единый -Ø" = 114.59 mm
(*)
D = актуальный
Ø-фрезы
F' = подача в
mm/min.
F =
подача в град./min.
(*) = на едином -Ø соответствуют 360°
точно отрезку в 360 mm.
Изготовление 2 открытых продольных пазов радиальной торцевой фрезой
Торцевая
фреза Ø10 0
.
N750
M5
N760 M21
N770 G28 C0
N780 T0909 M8
N790 G97
S400 M3
N800 G0 X88 Z7
N810 G94 G1 Z-15 F60
N820 X104
F300
N830 G0 Z7
N840 X88
N850 C180
N860 G1 Z-15
F60
N870 X104 F300
N880 G0 X380 Z300 T0
N890 M30
%
