Глава 4 физико-химические Методы исследования минеральных вяжущих веществ
4.1. Дифференциальный термический анализ
Дифференциальный термический анализ является одним из наиболее высокочувствительных и современных методов изучения фазовых превращений, происходящих в ситемах или веществах при нагревани или охлаждении.
Большинство физических и химических процессов сопровождается выделением или поглощением тепла. Процессы могут быть обратимыми или необратимыми. Тепловые эффекты обратимых процессов (например, плавление − кристаллизация, энантиотропные полиморфные превращения и др.) обнаруживаются как в режимах нагревания, так и в режимах охлаждения, а тепловые эффекты необратимых процессов (переход метастабильных фаз в стабильные, распад твердых растворов и т. п.) только в режиме нагревания.
При классическом методе термического анализа (ТА) осуществляется непрерывная регистрация тепловых эффектов с помощью измерения температуры вещества через равные промежутки времени при нагревании или охлаждении с постоянной скоростью изменения температуры окружающей среды. Запись производится в координатах «температура вещества t − время ». В случае возникновения в веществе того ли иного превращения заметно меняется скорость его нагревания или охлаждения за счет выделения или поглощения тепла.
Если при нагреве (охлаждении) вещества не происходит превращений, сопровождающихся тепловыми эффектами, то термограмма имеет вид плавной наклонной линии. В случае возникновения при нагреве эндо- или экзотермического превращения образец нагревается медленнее или быстрее окружающей среды. На термограмме это соответствует отклонению линии от ее первоначального направления в сторону оси абсцисс (эндоэффект) или в сторону оси ординат (экзоэффект), рис. 4.1.
Рис. 4.1. Кривые нагревания
с эндо- 1 и экзоэффектом 2
Метод регистрации тепловых процессов в координатах «температура − время» (простая запись) недостаточно чувствителен. Особенно это относится к силикатным системам, где фазовые превращения сопровождаются малыми тепловыми эффектами (например, плавление − кристаллизация). Поэтому с целью увеличения чувствительности был разработан метод дифференциального термического анализа (ДТА), который имеет большой диапазон возможностей, его используют для решения следующих задач:
− идентификация отдельных химических соединений (по температурам плавления, полиморфных переходов и термического разложения);
− качественный, а в некоторых случаях и количественный анализ механических смесей нескольких веществ;
− измерение температуры фазовых переходов индивидуальных веществ и систем, а также построение на их основе диаграмм состояния (диаграмм плавкости);
− установление кинетических и термодинамических параметров фазовых и химических превращений;
− определение теплофизических свойств веществ.
При проведении дифференциального термического анализа в процессе нагревания или охлаждения регистрируется разность температур между изученным веществом и эталоном. В качестве эталона выступает вещество, не имеюшее фазовых превращений в исследуемом интервале температур. Обычно при анализе неметиллических веществ в качестве эталонного вещества используют прокаленные при 1300С оксид магния или оксид алюминия, а для низкотемпературных анализов − NaCl и KCl. Эталон и исследуемое вещество помещают одновременно в одну печь, чтобы они находились в одинаковом температурном поле.

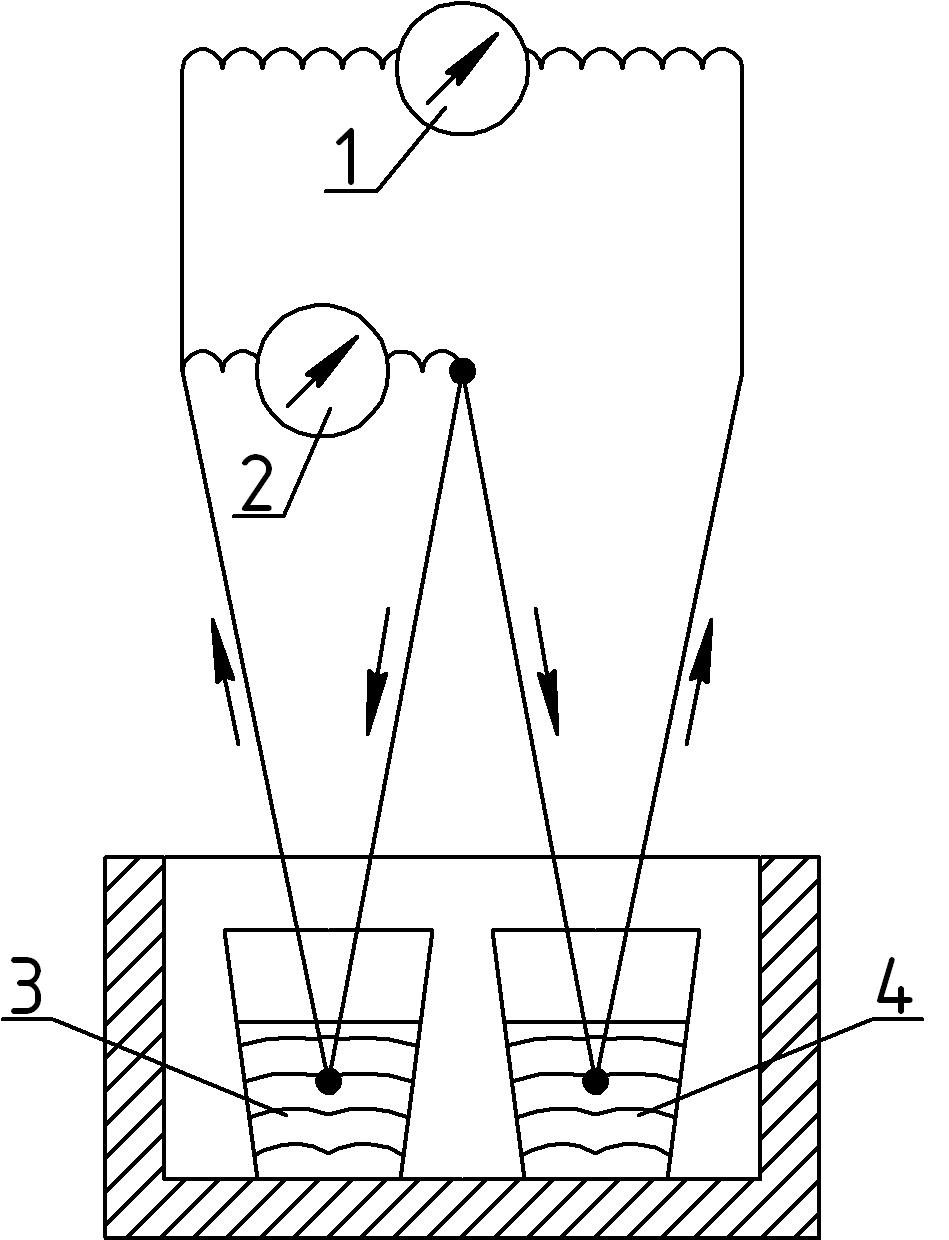

Дифференциальная запись осуществляется с помощью двух совершенно одинковых термопар, соединенных между собой одинаковыми проволоками (рис. 4.2).
Рис. 4.2. Схема дифференциальной термопары:
