2.3.2.2 Обратная промывка водой
Определяем потери напора на гидравлические сопротивления при движении жидкости в затрубном пространстве между 168мм и 73мм трубами по формуле:
,
(2.17.)
Подставляя численные значения величин, входящих в формулу (2.17.) будем иметь для работы агрегата:

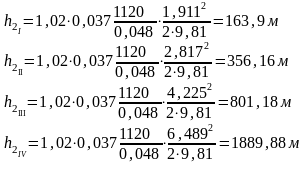

Определяем потери напора на гидравлические сопротивления при движении смеси жидкости с песком в 60 мм трубах по формуле:
(2.18.)
где vв- скорость восходящего потока (равна скорости нисходящего потока vн при прямой промывке). В расчетах воспользуемся значениями скоростей,(Приложение).
Подставляя значения в формулу ,получим:
Определяем потери напора на уравновешивание разности плотности жидкостей в промывочных трубах и в кольцевом пространстве по формуле К.А. Апресова, в которую вместо площади сечения кольцевого пространства подставляют площадь внутр. Сечения 60 мм труб, равную 28см2. Следовательно имеем следующее значение h3
Гидравлические потери напора в шланге и вертлюге при обратной промывке отсутствуют h4 + h5 =0.
Определяем потери напора h6 на гидравлические сопротивления в нагнетательной линии. Они будут такими, как и в прямой промывке:
на І скорости h6 I =7,17 м;
на ІІ скорости h6 II = 15,58 м;
на ІІІ скорости h6 III = 35,06 м;
на ІV скорости h6 IV = 82,71 м;
Определяем давление на выкиде насоса по формуле (2.19.) при прямой промывке:

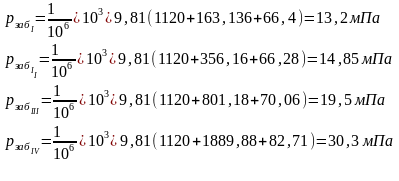

Определяем давление на забое скважины при обратной промывке:
Определяем мощность, необходимую для промывки скважины от песчаной пробки :
Работа установки на ІV скорости невозможно. Сравнивая мощности, необходимые для промывки при прямой и обратной промывках, можно убедиться что мощности при обратной промывке больше, чем при прямой.
Коэффициент использования максимальной мощности установки определяем по формуле (2.13.):
Определяем скорость подъема размытого песка по формуле (2.14.):
vп=vв-vкр
Продолжительность подъема размытого песка вычисляем по формуле(2.15.):
Размывающую силу струи жидкости по формуле (2.16), в которой вместо f представляем значение площади кольцевого пространства между 146мм эксплутационной колонны и 60мм промывочными трубами (f=101 см2):
2.3.3 Расчет с использованием компьютерных программ
Технологический расчет промывки скважин для удаления песчаной пробки на программе Excel (Таблицы 2.15.-2.17.)
Таблица 2.15.
Исходные данные для расчета
Название параметра |
Ед. изм. |
Значение |
Глубина скважины, Н |
м |
1120 |
Диаметр эксплуатационной колонны, D |
мм |
146 |
Диаметр промываочных труб, d |
мм |
60 |
max. Размер песчинок, δ |
мм. |
1,0 |
Уровень песчаной пробки, m |
м. |
1000 |
Глубина фильтра скважины |
м |
1100-1080 |
Таблица 2.16.
Результаты расчета для прямой промывки
Название параметра |
Ед.изм. |
Значение |
|||
I |
II |
III |
IV |
||
Давление на выкиде насоса |
мПа |
1,869 |
3,94 |
8,71 |
20,86 |
Давление на забое скважины |
мПа |
11,139 |
11,21 |
11,337 |
11,72 |
Необходимая мощность двигателя |
кВт |
8,8 |
27,58 |
91,45 |
336,36 |
Время на промывку скважины для удаления песчаной пробки |
с |
4148 |
2528 |
1573 |
|
Разрушающее действие струи при промывке скважины |
кПа |
0,221 |
0,48 |
1,083 |
|
Таблица 2.17.
Результаты расчета для обратной промывки
Название параметра |
Ед.изм. |
Значение |
|||
I |
II |
III |
IV |
||
Давление на выкиде насоса |
мПа |
2,36 |
4,39 |
9,078 |
20,48 |
Продолжение таблицы 2.17.
Название параметра |
Ед.изм. |
Значение |
|||
I |
II |
III |
IV |
||
Давление на забое скважины |
мПа |
13,2 |
14,85 |
19,5 |
30,3 |
Необходимая мощность двигателя |
кВт |
11,21 |
30,73 |
95,319 |
330,24 |
Время на промывку скважины для удаления песчаной пробки |
с |
616,74 |
411,462 |
271,186 |
|
Разрушающее действие струи при промывке скважины |
кПа |
0,221 |
0,48 |
1,083 |
|
