Автоматическая линия цинкования vas.
1.Назначение.
Автоматическая линия цинкования предназначена для цианистого цинкования деталей на подвесках.
2.Техническая характеристика.
Средняя производительность линии-79,2 м3/час.
Такт линии – 54 сек.
Количество позиций в ванне цинкования- 17 поз.
Время покрытия- 19,7 мин.
Технологический процесс контролируется и управляется с пульта управления.
3.Описание автомата.
Все ванны в автоматической линии изготовлены из листовой стали, внутри футерованы пластикатом. Дно ванн имеет наклон для удобства стока раствора и очистки от накапливающегося шлама. Заполнение ванн раствором производится на 100 мм недостигающего борта ванн, в ваннах промывки – до переливного кармана. Ванны катодного и анодного обезжиривания снабжены бортовыми отсосами. Ванны промывки имеют перемешивание сжатым воздухом.

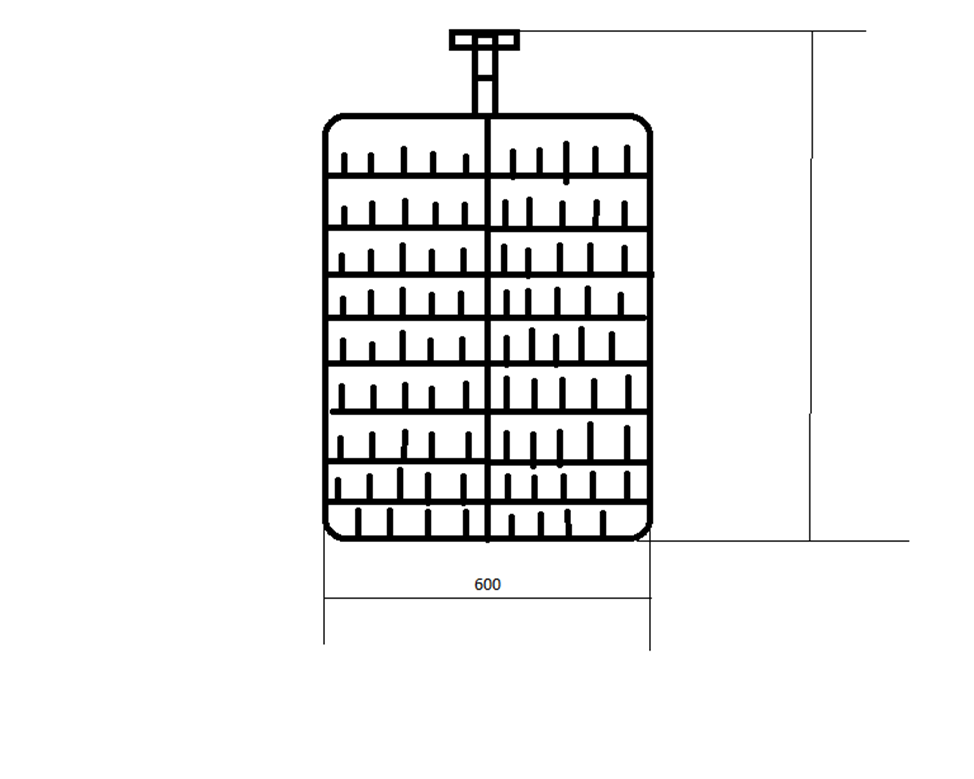

Тип подвески для обработки защитного кожуха изображен на рисунке 1.
Технологическая карта процесса цинкования.
Технологическая карта процесса цинкования в упрощенной форме представлена в таблице 7.
Таблица 7. – Технологическая карта процесса цинкования.
Наименование операции |
Состав раствора |
Режим процесса |
Особые требования |
||||||
Наименование компонентов |
Концентрация, г/л |
Время, мин |
Сила Тока, А |
Напряжение, В |
Плот- ность Тока, А/дм2 |
Тем- пера- тура, °С |
|||
Контроль входной |
- |
- |
- |
- |
|
- |
- |
- |
|
Обезжиривание электрохимическое анодное |
Натр едкий Сода кальцинированная Тринатрий фосфат |
20-40 20-40
20-40 |
2,86 |
300-600 |
5-6 |
2-4 |
60-80 |
Перемешивание сжатым воздухом. Допускается добавление сульфанола 3-5 г/л. Катод- сталь тонколистовая, анодом являются сами детали. |
|
Обезжиривание химическое |
Натр едкий Сода кальцинированная Тринатрий фосфат |
20-40 20-40
20-40 |
0,6 |
- |
- |
- |
60-80 |
Перемешивание сжатым воздухом. Допускается добавление сульфанола 3-5 г/л. |
|
Промывка каскадная в холодной воде |
Вода производственная |
- |
1,2 |
- |
- |
- |
- |
Требуется перемешивание сжатым воздухом |
|
Травление электрохимическое катодное |
Кислота серная техн |
150-200 |
0,6 |
900-1000 |
5-6 |
3-5 |
30-40 |
Электроды: сплав -90% свинец марок С1,С2; 8% сурьма марок Су 1, Су 2; 2% олово марок 01, 02. |
|
Промывка каскадная в холодной воде |
Вода производственная |
- |
1,2 |
- |
- |
- |
- |
Требуется перемешивание сжатым воздухом |
|
Цинкование |
Цинк металлический Натрий едкий техн Колцинк |
5-15
60-120
4-5 |
19,7 |
250-300 |
8 |
1-3 |
15-40 |
Соотношение площадей анода к катоду 2:1. |
|
Улавливание |
Вода производственная |
- |
0,6 |
- |
- |
- |
- |
Требуется перемешивание сжатым воздухом. |
|
Промывка каскадная в холодной воде |
Вода производственная |
- |
1,2 |
- |
- |
- |
- |
Требуется перемешивание сжатым воздухом. |
|
Осветление |
Кислота азотная конц |
4-8 |
0,5 |
- |
- |
- |
- |
- |
|
Промывка каскадная в холодной воде |
Вода производственная |
- |
1,2 |
- |
- |
- |
- |
Требуется перемешивание сжатым воздухом. |
|
Пассивация хроматная |
Ангидрид хромовый Кислота азотная конц Натрий сернокислый сорт |
4-7
3-5
10-15 |
0,5 |
- |
- |
- |
- |
- |
|
Промывка каскадная в холодной воде |
Вода производственная |
- |
1,2 |
- |
- |
- |
- |
Требуется перемешивание сжатым воздухом. |
|
Сушка |
Нагретый воздух |
- |
9,47 |
- |
- |
- |
50-60 |
Производится в сушильной камере. |
|
