2. Ориентирование по карте на месте.

Ориентирование по карте на месте включает:

1. ориентирование карты;

2. опознавание ориентиров;

3. определение на ней точки своего местонахождения (точки стояния);

4. сличение карты с местностью.

2.1 Способы ориентирования карты.

Ориентировать карту – это значит расположить её в горизонтальной плоскости так, чтобы все направления на ней были бы параллельны соответствующим направлениям на местности, а верхняя (северная) сторона ее рамки обращена на север.

Ориентирование карты производится:

а) по линиям местности (линейным ориентирам);

б) по направлению на ориентир;

в) по компасу или сторонам горизонта (когда нет ориентиров и линий местности, или их не видно).

Карту можно ориентировать приближенно – на глаз или же точно – с помощью визирной линейки и компаса.

О риентирование карты по линиям местности (линейным ориентирам) производится при наличии прямолинейных участков дороги, линий связи и т. п. Для этого поворачивают карту так, чтобы изображение линейного знака на карте совпало с этим предметом на местности, а изображения всех других объектов, расположенных справа и слева от этой линии местности, находились с тех же сторон на карте.

О риентирование карты по направлению на ориентир. Если положение точки нашего стояния на карте известно (например, на перекрестке дорог, у моста, на кургане и т.п.), то карту можно ориентировать по направлению на любой ориентир, обозначенный на карте и видимый с точки стояния. Для этого прикладывают линейку (или карандаш) к двум точкам на карте (точка нашего стояния и ориентир) и, визируя вдоль линейки, поворачиваются с картой так, чтобы выбранный ориентир оказался на линии визирования. При визировании линейку надо держать от себя тем концом, который на карте обращен к ориентиру.

Ориентирование карты по компасу (по сторонам горизонта). Компас при ориентировании карты можно прикладывать к любой вертикальной линии координатной сетки или же к боковой стороне, рамки карты (направление истинного меридиана) в зависимости от того, какой из этих линий удобнее пользоваться, не развертывая всей карты. При ориентировании карты по компасу обязательно вводится поправка направления.

Д елается это следующим образом:

а) устанавливают компас на карту так, чтобы нулевой диаметр его лимба совпал с вертикальной линией координатной сетки или с одной из боковых сторон рамки карты и своим нуль–пунктом был направлен к северной стороне рамки карты;

б) поворачивают карту с установленным на ней компасом до тех пор, пока северный конец стрелки подойдет к делению, соответствующему величине поправки или величине магнитного склонения.

Если поправка направления или магнитное склонение меньше цены деления компаса (3), то они не учитываются.

При отсутствии компаса ориентировать карту можно приближенно по небесным светилам и различным признакам местных предметов.

2.2 Опознавание ориентиров.

Вначале опознают на местности и ориентированной карте площадные и линейные ориентиры. Если не удается опознать общие для карты и местности ориентиры, следует переместиться, чтобы открылась видимость на другие местные предметы и формы рельефа, и попытаться опознать эти ориентиры на карте. При отыскании на карте объектов, наблюдаемых на местности, учитывают их взаимное положение и положение относительно сторон горизонта. После опознавания крупных объектов опознают наблюдаемые на местности окружающие точечные ориентиры.

2.3 Способы определения на карте точки стояния.

Точка своего стояния определяется на карте по местным предметам, характерным формам и деталям рельефа, обозначенным на карте. Проще всего это сделать, когда находишься рядом с таким объектом–ориентиром: место расположения его условного знака и будет указывать на карте искомую точку своего стояния.

Точка стояния определяется следующими основными способами:

а) по ближайшим ориентирам на глаз – это простейший и основной способ приближенного определения на карте точки своего стояния при нахождении на местности с четко выраженными формами рельефа и богатой ориентирами.

Он заключается в следующем. Ориентируют карту и опознают на ней и на местности два – три ближайших ориентира. Определив затем на глаз свое местоположение относительно них (по расстоянию и месторасположению), наносят в соответствии с этим точку своего стояния на карту.

б) промером пройденного расстояния – данный способ применяется при движении по дороге или по любой другой линии местности, обозначенной на карте (берег реки, просека в лесу и т. п.), а также при движении по прямой в каком–либо определенном направлении (например, на удаленный ориентир, а в условиях плохой видимости – в направлении по заданному азимуту). Особенно он полезен в условиях плохой видимости и на местности, закрытой или бедной ориентирами.

П ри этом способе точку своего стояния определяют, отложив на карте по масштабу или оценив на глаз расстояние, пройденное от исходной точки или от любого другого известного пункта, надежно опознанного на местности и карте.

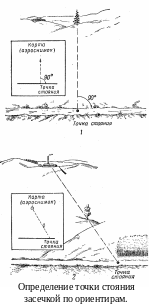

в) засечкой по ориентирам – пользуются на открытой местности.

При движении по дороге или вдоль какого–либо линейного объекта ориентируют карту и опознают на ней ориентир, видимый на местности. Затем прикладывают линейку на карте к изображению этого ориентира и, не сбивая ориентировки карты, направляют линейку на ориентир, поворачивая ее вокруг выбранного условного знака; точка пересечения линии визирования с изображением дороги и будет искомой точкой стояния.

Определение точки стояния упрощается, если выбранный ориентир находится на линии, перпендикулярной к направлению движения, или в створе с каким–либо другим ориентиром, тоже обозначенным на карте и видимым на местности (точка стояния – место пересечения дороги, на которой мы находимся, с прямой, проведённой через ориентир перпендикулярно к линии нашего движения или проведенной через два ориентира).

При движении по направлениям, не обозначенным на карте, определение точки своего стояния производится засечкой не менее чем по двум ориентирам (третий – для контроля). Ориентировав карту по компасу, опознают на карте выбранные ориентиры, затем так же, как и в предыдущем случае, визируют поочередно на каждый из них и прочерчивают по линейке направления от ориентиров на себя. Место пересечения на карте этих линий и будет точкой стояния. Эти способы называются способами обратной засечки.

2.4 Сличение карты с местностью.

Сличение карты с местностью выполняют в целях уточнения положения местных предметов, изображенных на карте, и выявления местных предметов, не показанных на ней.

Сличить карту с местностью – это значит найти на карте изображение расположенных вокруг точки нашего стояния местных предметов и элементов рельефа и, наоборот, опознать на местности объекты, показанные на карте.

Чтобы найти на карте изображение предмета, наблюдаемого на местности, надо ориентировать карту и определить на ней точку своего стояния. Затем, не сбивая ориентировки карты, стать лицом к определяемому предмету, оценить на глаз расстояние до него и на глаз отложить это расстояние на карте от точки своего стояния по направлению на предмет. На отложенном расстоянии найти изображение определяемого предмета.

Чтобы опознать на местности объект, обозначенный на карте, нужно ориентировать карту и найти на ней точку своего стояния, затем определить по карте на глаз расстояние до искомого объекта, направление на него и по этим данным отыскать объект на местности.
