16) Тензорезистивні вимірювальні перетворювачі механічних величин,

принцип дії принцип дії і особливості використання і похибки

перетворення.

Основою принципу дії тензорезисторів є явище тензоефекту, суть якого полягає в зміні електричного опору провідникового матеріалу під час його механічної деформації. Основною характеристикою чутливості матеріалу до механічної деформації є коефіцієнт відносної тензочутливості , що визначається як відношення відносної зміни опору до відносного видовження провідника.Тензорезистивні перетворювачі широко використовуються в даний час для вимірювання механічних величин, таких як сила, маса, деформація, тиск. У тензорезистивних перетворювачах для забезпечення необхідних для практики метрологічних характеристик необхідно перетворювати досить малі зміни вихідного опору. Це в свою чергу призводить до підсилення випадкових завад

на корисний сигнал, внаслідок чого збільшується випадкова похибка вимірювань. Тому підвищення чутливості тензорезистивних перетворювачів із одночасним забезпеченням низького рівня випадкових шумів є актуальним завданням. Основнапохибкатензорезисторівможе бути зведена до 0,2...0,1%. У вимірювальних колах з тензорезисторамиповинна бути передба­ченатемпературнакомпенсація.

17) Тахогенератори. Застосування у вимірювальній техніці.

Тахогенератор - вимірювальний генератор постійного або змінного струму, призначений для перетворення миттєвого значення частоти (кутової швидкості) обертання вала в пропорційний електричний сигнал.

Тахогенератори застосовуються:

- для вимірювання швидкості обертання машин і механізмів;

- для осцилографування кривих зміни швидкості обертання валів у функції часу, наприклад, при розгоні, гальмуванні, реверсі електродвигунів;

- для здійснення зворотного зв'язку в слідкуючих системах.

На рис. 1.11 показано приклад вимірювання за допомогою тахогенератора швидкості обертання двигуна. Ротор тахогенератора ТГ пов'язаний з валом привідного двигуна Дв. Вихідна напруга тахогенератора подається на вольтметр V, шкала якого проградуйована в одиницях кутової швидкості. За показаннями цього вольтметра є можливість безперервно контролювати і в разі необхідності (в ручному режимі) регулювати швидкість обертання, змінюючи напругу керування Uк .

18) Реостатні резистивні вимірювальні перетворювачі механічних величин, принцип дії, основні характеристики, особливості використання і похибка перетворення.

Реостатний перетворювач являє собою реостат особливої конструкції, движок якого переміщається під впливом вхідної величини Хвх. Рівняння перетворення такого перетворювача в самому загальному вигляді: R = f {XBX), де R – вихідний опір перетворювача, Хвх – кутове або лінійне переміщення движка.

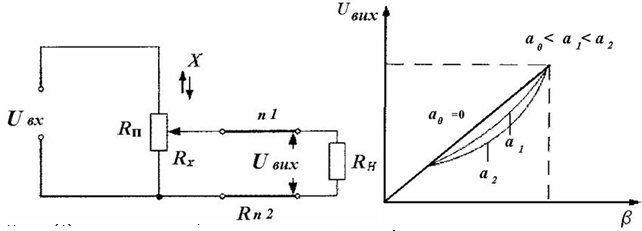

На рис(1) наведена потенціометрична схема включення реостатного перетворювача (потенціометричного давача).

На рис(2) наведена залежність Uвих=Uн від ß для різних коефіцієнтів α. Звідси випливає , що відносна похибка, яка виникає через вплив опору дорівнює

У цьому випадку похибка . Вона може досягти максимального значення 25 %, якщо . Похибка може бути незначною, якщо опір Джерелами похибок можуть бути нестабільність напруги  , вплив опорів з'єднувальних дротів  ,а також їхні температурні зміни.
