8.5. Усиление стабильности протокола stp
· Служба STP Root Guard (служба защиты корневого моста) может быть полезна
при выборе местоположения корневого моста и при подержании его уникально-сти в коммутируемой сети. Когда данная функция включена на каком-либо порту, при получении лучшего BPDU-блока порт отключается, что препятствует другим коммутаторам незапланированно становиться корневыми.
· Служба STP Root Guard должна быть включена на всех портах, где не следует обнаруживать корневой мост. Это позволяет сохранить текущий выбор основного и дополнительного корневых мостов.
· Обнаружение однонаправленной передачи в канале (Unidirectional Link Detection — UDLD) — способ обнаружения канала, в котором передача осуществляется только в одном направлении, что позволяет предотвратить возникновение мостовых петель и "черных дыр" для трафика, которые обычно не обнаруживаются и не предотвращаются протоколом STP.
· Механизм UDLD функционирует на втором уровне путем отправки пакетов, содержащих идентификаторы устройства и порта, соседям, подключенным к портам коммутатора. Также любые UDLD-пакеты, получаемые от соседнего устройства, отражаются для того, чтобы данное устройство получило подтверждение о том, что оно опознано. UDLD-сообщения отправляются в течение интервалов сообщений (message interval), стандартная длительность которых обычно равна 15 секундам.
· Механизм UDLD функционирует в двух режимах.
· Обычный режим. Однонаправленные каналы обнаруживаются и объявляются ошибочными, но никакие действия не предпринимаются.
· Агрессивный режим. Однонаправленные каналы обнаруживаются, объявляются ошибочными и отключаются после восьми попыток (по одной в секунду в те-чение восьми секунд) переустановки канала. Отключенные порты необходимо включать вручную.
· Функция STP Loop Guard обнаруживает отсутствие BPDU-блоков на корневом и альтернативном корневом портах. Неназначенные порты временно отключаются, что препятствует их переходу в назначенные порты и состояние передачи.
· Функцию STP Loop Guard необходимо включить на корневом и альтернативном корневом портах (оба неназначенные) для всех возможных вариантов активной STP-топологии.
89
8.6. Пример функционирования протокола stp

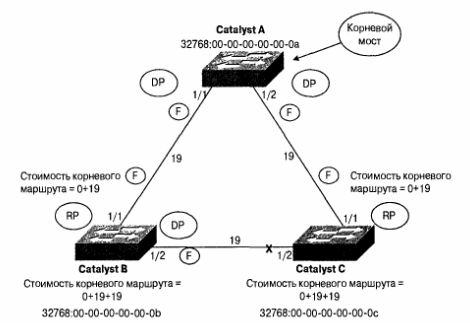

В качестве примера функционирования протокола STP рассмотрим сеть, состоящую из трех коммутаторов Catalyst, подключенных по схеме треугольника (рис. 42).
Корневые порты отмечаются литерами RP, назначенные порты — DP, метки F соот-ветствуют портам в состоянии передачи, а X — портам, которые находятся в состоянии блокировки.
Рассмотрим
выполнение
алгоритма
распределенного
связующего
дерева.
1.
Выбор
корневого
моста.
Все
три коммутатора имеют равные значения приоритета моста (стандартный приоритет равен 32786). В то же время коммутатор Catalyst А имеет наименьший МАС-адрес (00-00-00-00-ОО-Оа), поэтому он ста-новится корневым мостом.
2. Выбор корневых портов. На
каждом коммутаторе вычисляются
ис 42. труктура сети для примера функциониров ия протокола STP
стоимости корневых маршрутов. На коммутаторе Catalyst В порт 1/1 имеет стоимость корневого маршрута 0+19. Порт 1/1 коммутатора Catalyst С также имеет стоимость корне-вого маршрута, равную 0+19.
3. Выбор назначенных портов. По определению все порты корневого моста становятся назначенными портами для своих сегментов. Следовательно, порты 1/1 и 1/2 коммутатора Catalyst А являются назначенными. Порт 1/2 коммутатора Catalyst В и порт 1/2 коммутатора Catalyst С совместно используют один сегмент. Требуется, чтобы один из указанных портов стал назначенным. Стоимость корневого маршрута для каждого из портов равна 0+19+19, или 38, что делает невозможным выбор одного из них. Наименьший отправляемый идентификатор моста позволяет решить эту проблему, и порт 1/2 коммутатора Catalyst В (имеющего наименьший адрес из двух) становится назначенным.
4. Все порты, не являющиеся ни корневыми, ни назначенными, переводятся в состоя-ние блокировки. Единственный порт, который не является ни корневым, ни назначенным, — это порт 1/2 коммутатора Catalyst С. Порт переводится в состояние блокировки (отмеченное на схеме литерой X).
90
