7.6. Маркировка кадров
Переключателю
объединенной
сети
необходимо
отслеживать
пользователей
и
кадры,
которые
проходят
через
коммутационную
фабрику
и
сеть
VLAN.
Коммутационной
фабрикой
называют
группу
переключателей,
совместно
использующих
одинаковую
информацию
о
сети
VLAN.
Идентификация
{маркировка)
кадров
предполагает
присваивание кадрам
уникального идентификатора, определенного пользователем. Часто это называют
присваиванием
присваиванием
VLAN ID или
цвета.
Компания Cisco разработала

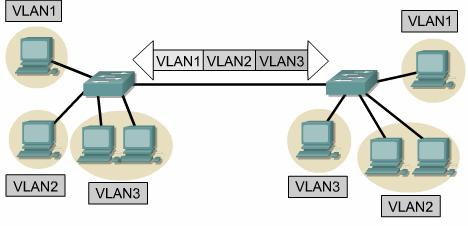

метод маркировки кадров, Рис 39. Маркировка кадров используемый для передачи
кадров Ethernet по магистральным связям. Маркер (тег) сети VLAN удаляется перед
выходом кадра из магистральной связи.
Любой получивший кадр переключатель обязан идентифицировать VLAN ID, чтобы определить дальнейшие действия с кадром на основе таблицы фильтрации. Если кадр попадает в переключатель, подключенный к другой магистральной связи, кадр направляется в порт этой магистральной линии. Когда кадр попадает в конец магистральной связи и должен поступить в связь доступа, переключатель удаляет идентификатор VLAN. Оконечное устройство получит кадр без какой-либо информации о сети VLAN.
7.7. Методы идентификации vlan
Для отслеживания кадров, перемещающихся через коммутационную фабрику, используется идентификатор VLAN. Он отмечает принадлежность кадров определенной сети VLAN . Существует несколько методов отслеживания кадров в магистральных связях:
· Протокол ISL Протокол ISL (Inter-Switch Link — связи между переключателями) лицензирован для переключателей компании Cisco и используется только в линиях сетей FastEthernet и Gigabit Ethernet. Протокол может применяться к порту
74
переключателя, интерфейсу маршрутизатора или интерфейсу сетевого адаптера на сервере, который является магистральным. Такой магистральный сервер пригоден для создания сетей VLAN, не нарушающих правила "80/20". Магистральный сервер одновременно является членом всех сетей VLAN (доменов широковещательных рассылок). Пользователям не нужно пересекать устройство уровня 3 для доступа к серверу, совместно используемому в организации.
· IEEE 802.1q Протокол создан институтом IEEE в качестве стандартного метода маркирования кадров. Протокол предполагает вставку в кадр дополнительного поля для идентификации VLAN. Для создания магистральной связи между коммутируемыми линиями Cisco и переключателем другого производителя придется использовать протокол 802.lq, который обеспечит работу магистральной связи. LANE
7.8. Достоинства виртуальных сетей
В качестве достоинств виртуальных сетей можно выделить следующие их особенности. · Использование виртуальных сетей позволяет значительно экономить средства,
затрачиваемые на решение вопросов, связанных с переездом в другое место, с появлением новых пользователей и с внесением изменений в структуру сети
· Виртуальные сети позволяют обеспечить контроль над широковещанием.
· О ни позволяют обеспечить защиту информации в рабочих группах и во всей сети. · Виртуальная сеть позволяет сэкономить средства за счет использования уже
существующих концентраторов.
7.9. Добавление новых пользователей в виртуальную локальную сеть Виртуальные сети представляют собой эффективный механизм управления этими
изменениями и уменьшения расходов, связанных с установкой новой конфигурации концентраторов и маршрутизаторов Пользователи виртуальной локальной сети могут совместно использовать одно и то же сетевое адресное пространство (т е. IP-подсеть) независимо от их физического расположения. Если пользователь виртуальной сети переезжает из одного места в другое, оставаясь внутри той же самой виртуальной сети и оставаясь подключенным к тому же самому порту коммутатора, то его сетевой адрес не изменяется. Изменение положения пользователя требует всего лишь подключения его компьютера к одному из портов коммутатора и включения этого.
Виртуальные сети обладают значительными преимуществами перед обычными локальными сетями, поскольку они требуют меньших изменений при прокладке кабелей, при установке конфигурации сети и уменьшают время, требуемое для отладки.
75
Конфигурация маршрутизаторов остается при этом неизменной; сам по себе переезд пользователя из одного места в другое, если пользователь остается в той же самой виртуальной сети, не требует изменения конфигурации маршрутизатора.
