7.3. Статические сети vlan
Статические
сети
VLAN
являются
типичным
способом
формирования
таких
сетей
и
отличаются
высокой
безопасностью.
Присвоенные
сети
VLAN
порты
переключателей
всегда
сохраняют
свое
действие,
пока
администратор
не
выполнит
новое
присваивание
портов. Этот тип
VLAN легко конфигурировать и отслеживать,
причем статические VLAN хорошо подходят для сетей,

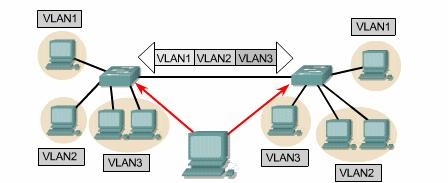

где Рис 38. Статические сети VLAN контролируется
перемещение пользователей.
72
7.4. Динамические сети vlan
Динамические сети VLAN автоматически отслеживают присваивание узлов. Использование интеллектуального программного обеспечения сетевого управления допускает формирование динамических VLAN на основе аппаратных адресов (MAC), протоколов и даже приложений. Предположим, МАС-адрес был введен в приложение централизованного управления VLAN. Если порт будет затем подключен к неприсвоенному порту переключателя, база данных управления VLAN найдет аппаратный адрес, присвоит его и сконфигурирует порт переключателя для нужной сети VLAN. Это упрощает административные задачи по управлению и настройке. Если пользователь перемещается в другое место сети, порт переключателя будет автоматически присвоен снова в нужную сеть VLAN. Однако для первоначального наполнения базы данных администратору придется поработать.
7.5. Идентификация сетей vlan
Сеть VLAN может распространяться на несколько соединенных переключателей. Устройства в такой коммутационной фабрике отслеживает как сами кадры, так и их принадлежность определенной сети VLAN. Для этого выполняется маркирование кадров (frame tagging). Переключатели смогут направлять кадры в соответствующие порты. В такой среде коммутации существуют два разных типа связей:
· Связи доступа (Access link) Связи, принадлежащие только одной сети VLAN и считающиеся основной связью отдельного порта переключателя. Любое устройство, подключенное к связи доступа, не подозревает о своем членстве в сети VLAN. Это устройство считает себя частью широковещательного домена, но не подозревает о реальном членстве в физической сети. Переключатели удаляют всю информацию о VLAN еще до передачи кадра в связь доступа. Устройства на связях доступа не могут взаимодействовать с устройствами вне своей сети VLAN, если только пакеты не проходят через маршрутизатор.
· Магистральные связи (Trunk link) Магистральные линии способны обслуживать несколько сетей VLAN. В компьютерных сетях магистральные линии служат для связи переключателей с переключателями, маршрутизаторами и даже с серверами. В магистральных связях поддерживаются только протоколы Fast Ethernet или Gigabit Ethernet. Для идентификации в кадре принадлежности к определенной сети VLAN, построенной на технологии Ethernet, переключатель Cisco поддерживает две разные схемы идентификации: ISL и 802. lq. Магистральные связи служат для транспорта VLAN между устройствами и могут настраиваться на поддержку всех или только нескольких сетей VLAN.
73
Магистральные связи сохраняют принадлежность к "родной" VLAN (т.е. виртуальной локальной сети по умолчанию), которая используется приотказе магистральной линии.
