1.1.3. Производительность

Увеличение производительности — одно из достоинств иерархической структуры. Сети, имеющие иерархическую структуру, обладают тем преимуществом, что в них могут использоваться наиболее современные способы маршрутизации, такие, например, как

12

объединение маршрутов, в результате чего в больших сетях уменьшается размер таблиц маршрутизации и ускоряется оповещение. У сетей с резервными соединениями больше размеры таблиц маршрутизации и большее время оповещения по причине наличия большего количества возможных маршрутов.

1.1.4. Стоимость

Определяющим мотивом при построении сетей являются финансовые затраты. Иерархическим сетям обычно требуются меньшие трудозатраты администратора на сопровождение, и они позволяют более полно использовать возможности аппаратных и других ресурсов. В таких сетях проще, чем в неиерархических, предвидеть будущие требования к аппаратному обеспечению (этот вопрос мы более детально рассмотрим в следующем разделе). Кроме всего прочего, появляется возможность приобретать пропускную способность глобальной сети, точно соответствующую потребностям, и оптимально распределять ее между уровнями иерархии.

1.2. Трехуровневая иерархическая модель

В тот самый момент, когда казалось уместным создать окончательный вариант новой модели компьютерного образования, поскольку, наконец, все выучили эталонную модель OSI (Open Systems Interconnection - взаимодействие открытых систем), компания Cisco создала свою

собственную

иерархическую

которую

модель,

придется

изучать с самого начала. Эта модель предназначена для того,

чтобы

разработчику

помочь

создавать

масштабируемые,

надежные, экономичные _{Рис 8. ерархическая модель isco} иерархические сетевые

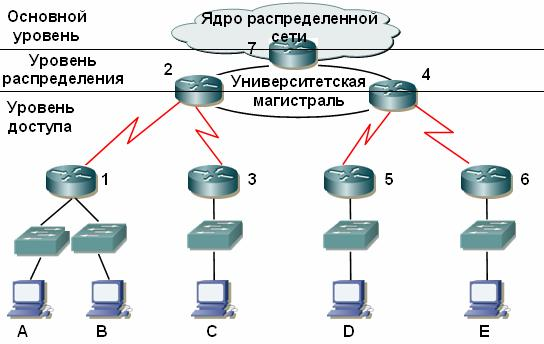

комплексы. Модель Cisco описывает три уровня иерархии, как показано на рисунке 8. Вот эти три уровня:

· Ядро

· Распределение · Доступ

13

Каждый уровень отвечает за выполнение своих конкретных задач. Это — логические уровни, и совсем необязательно они реализованы на физическом уровне. Три уровня не означают обязательного наличия трех отдельных устройств. В другой логической иерархии - модели OSI — семь уровней описывают выполняемые функции. Иногда протокол соответствует сразу нескольким уровням модели OSI, а иногда внутри одного уровня взаимодействуют несколько протоколов. Точно так же, когда мы создаем физические реализации иерархических сетей, у нас может оказаться несколько устройств на одном уровне, но с тем же успехом одно устройство может выполнять функции сразу на двух уровнях. Определение уровней - это логическое, а не физическое определение.

1.2.1. Уровень ядра

Уровень ядра в буквальном смысле является сердцем всей сети. Располагаясь на самой

вершине иерархии, уровень ядра отвечает за быструю и надежную передачу больших объемов трафика. Единственной задачей уровня ядра является максимально быстрая передача трафика. Трафик, передаваемый через ядро, является общедоступным для большинства пользователей. Однако необходимо запомнить, что данные пользователей обрабатываются на уровне распределения, а уровень распределения отправляет запросы ядру только по мере необходимости.

Любой отказ на уровне ядра может отразиться на всех без исключения пользователях. Из этого следует, что проблема отказоустойчивости для этого уровня является очень важной. Через ядро, будут проходить большие объемы трафика, поэтому скорость и величина задержки являются определяющими. Поняв функции ядра, мы можем теперь рассмотреть некоторые особенности его создания. На уровне ядра нежелательно реализовывать:

· Не следует делать ничего такого, что замедляло бы обработку трафика. Сюда входит использование списков доступа, маршрутизация между виртуальными локальными сетями (VLAN) и фильтрация пакетов.

· На этом уровне не следует поддерживать доступ для рабочих групп.

· Следует избегать расширения ядра при увеличении размера сети (например, добавляя новые маршрутизаторы). Если производительность ядра начинает становиться проблемой, имеет смысл установить более мощные компоненты, не увеличивая их количество.

Теперь перечислим обязательные требования при разработке ядра (т.е. то, что необходимо делать всегда):

14 · Ядро должно обеспечивать максимально высокий уровень надежности. Следует

выбирать технологии канального уровня, ориентированные на высокую скорость при наличии резервных каналов — как, например, FDDI, Fast Ethernet (с резервными соединениями) или даже ATM.

· При разработке не забывать о скорости. У ядра должна быть минимально возможная задержка.

· Следует выбирать протоколы с малым временем оповещения. Наличие быстрых соединений на канальном уровне и резервирование соединений ничем не поможет, если таблицы маршрутизации давно устарели.
