7.2.3. Проблема 3: использование пропускной способности
Когда пользователи подключены к одному сегменту, они совместно используют пропускную способность такого сегмента. Чем больше пользователей подключено к сегменту кабеля общего доступа, тем меньше среднее значение пропускной способности, отведенное каждому пользователю. Если степень совместного использования сети становится очень большой, то пользовательские приложения начинают "голодать". Администраторам тоже приходится несладко, потому что пользователи начинают на-доедать относительно пропускной способности. Сети VLAN, которые могут быть созданы с помощью коммутирующего коммуникационного оборудования, позволяют выделять пользователям большую пропускную способность, чем это возможно в сетях устаревших типов с совместным доступом к физической среде передачи.
Каждый порт коммутатора Catalyst работает так же, как и порт обычного моста. Мосты фильтруют трафик, если нет необходимости отправлять его в сегменты, отличные от сегмента, к которому подключен отправитель. Если фрейму необходимо пройти через мост, то мост перенаправляет фрейм в один необходимый интерфейс, а не в какие-либо другие интерфейсы. Если мост (коммутатор) не имеет информации о том, к какому порту
69
подключено устройство-получатель, то фрейм перенаправляется на все порты, входящие в широковещательный домен (локальную сеть).
Хотя каждый порт коммутатора Catalyst работает так же, как и порт моста, тем не менее, существуют исключения. Коммутаторы семейства Catalyst могут работать с групповыми коммутирующими модулями (group switch module), в которых все порты работают как порты концентратора с разделяемым доступом. Когда устройства подключаются к портам таких модулей, они совместно используют пропускную способность, как и в случае сети старого типа. Данный модуль необходимо использовать в случае, когда предъявляются высокие требования к плотности разъемов подключения, и при низких требованиях к пропускной способности сети и необходимости подключения к ceти VLAN.
В большинстве обычных ситуаций каждая станция принимает трафик,
предназначенный
только
ей.
Коммутатор
фильтрует
большую
часть
остального
фонового
трафика
в
сети.
Такая
ситуация
позволяет
каждой
станции
получать
полную
выделенную
пропускную
способность
для
приема
и
передачи
интересующих
пользователя
фреймов.
В
отличие
от
сети
с
концентратором
разделяемого
доступа,
в
которой
только
одна
станция
может
передавать
в
любой
момент
времени,
в
коммутируемой
сети,
показанной
на
рисунке
37,
разрешается
выполнение
параллельных
сеансов
передачи
данных
в
пределах
одного
широковещательного
домена, которые происходят без влияния одной станции на другую, как в случае принадлежности станций разным широковещательным доменам, так и в случае принадлежности одному

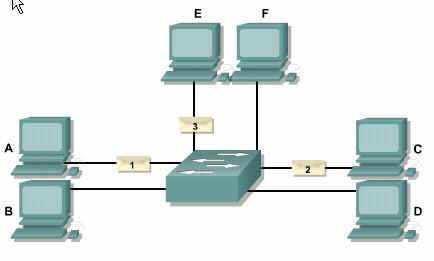

широковещательному домену. ис 7 Параллельная передача данных коммутатором Пары станций А/F, C/B и D/Е Catalyst
могут обмениваться друг с другом информацией без какого-либо побочного воздействия на другие взаимодействующие станции.
