6.6.3. Бесфрагментный режим

Режим FragmentFree является модифицированной версией сквозного режима, причем переключатель. Ожидает заполнения окна конфликтов (64 байта) до выполнения перенаправления. Если обнаруживается ошибка в принятом пакете, то она всегда проявляется в первых 64 байтах. Бесфрагментный режим обеспечивает лучшую проверку на ошибки по сравнению со сквозным режимом (в частности, за счет того, что не происходит увеличения задержки на длинных кадрах).

7. Виртуальные локальные сети

В коммутируемых сетях уровня 2 сеть представляется "плоской". Любой широковещательный пакет пересылается всем устройствам, вне зависимости от того, нужно ли устройству принимать эти данные.

Поскольку коммутация на уровне 2 формирует отдельные домены конфликтов для каждого подключенного к переключателю устройства, снижаются ограничения на длину сегмента Ethernet, т.е. можно строить более крупные сети. Увеличение количества пользователей и устройств приводит к увеличению количества широковещательных рассылок и пакетов, обрабатываемых каждым устройством.

Еще одной проблемой "плоской" коммутации уровня 2 является безопасность сети. Нельзя отменить широковещательные рассылки в устройстве и ответы пользователей на эти рассылки. Увеличить уровень безопасности позволяет защита паролями серверов и других устройств. Создание виртуальной локальной сети VLAN помогает решить многие проблемы коммутации уровня 2, что и будет показано ниже.

Виртуальная локальная сеть представляет собой логическое объединение устройств или пользователей Объединение их в группу может производиться по выполняемым функциям, используемым приложениям, по отделам и т.д. , независимо от их физического расположения в сегментах (segment). Конфигурирование виртуальной сети производится на коммутаторе программным путем. Виртуальные сети не стандартизированы и требуют использования программного обеспечения от производителя коммутатора.

7.1. Виртуальные сети и физические границы В локальных сетях, содержащих коммутирующие

устройства, использование технологии виртуальных сетей представляет собой эффективный и экономически выгодный способ объединения пользователей сети в рабочие группы независимо от их физического расположения. Сегментация в виртуальной сети и в обычной локальной сети различаются по следующим параметрам:

· Виртуальные сети работают на 2-м и 3-м уровнях эталонной модели OSI.

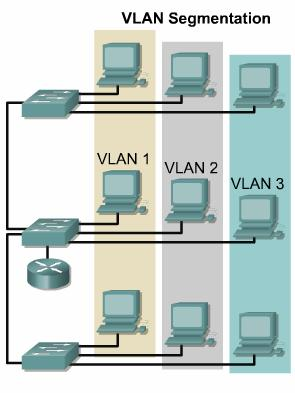

· Обмен информацией между _{Рис 34. Виртуальные сети и физические границы} виртуальными сетями

обеспечивается маршрутизацией 3-го уровня.

64 · Виртуальная сеть предоставляет средство управления широковещанием.

· Включение пользователей в виртуальную сеть производится сетевым администратором.

· VLAN позволяет повысить степень защиты сети путем задания сетевых узлов, которым разрешено обмениваться информацией друг с другом.

Использование технологии виртуальных сетей позволяет сгруппировать порты коммутатора и подсоединенные к ним компьютеры в логически определенные рабочие группы следующих типов.

· Сотрудники одного отдела.

· Группа сотрудников с пересекающимися функциями.

· Различные группы пользователей, совместно использующих приложения или программное обеспечение.

Можно сгруппировать порты и пользователей в рабочую группу на одном коммутаторе или на нескольких соединенных между собой коммутаторах. Группируя порты и пользователей вокруг нескольких коммутаторов, можно создать инфраструктуру сети в одном здании, в нескольких соединенных между собой зданиях или даже сеть большой области, как показано на рис.
