6.5.2. Решение о фильтрации
Когда кадр попадает в интерфейс переключателя, аппаратный адрес назначения сравнивается с базой данных перенаправления/фильтрации МАС-адресов. Если аппаратный адрес назначения известен и присутствует в базе данных, то кадр направляется только в один выходной интерфейс, предписанный в таблице базы данных. Переключатель не транслирует кадр во все остальные интерфейсы, за исключением интерфейса, ведущего к точке назначения. Это сохраняет полосу пропускания в других сетевых сегментах, а сам процесс называется фшътрацией кадров (frame filtering).
Если же аппаратный адрес назначения не указан в базе данных МАС-адресов, то кадр отсылается в широковещательной рассылке по всем активным интерфейсам, за
61
исключением интерфейса, в котором этот кадр был получен. Если одно из устройств откликается на широковещательную рассылку, происходит обновление базы данных МАС-адресов за счет добавления местоположения устройства (интерфейса).
6.6. Типы переключателей локальных сетей
Задержка коммутации пакетов в переключателе зависит от выбранного режима работы. Существуют три режима работы переключателей:
· Store and forward (сохранить и передать) В буфер переключателя записывается весь кадр данных, проверяется CRC, а затем в таблице фильтрации МАС-адресов выбирается адрес назначения для полученного кадра.
· Cut-through (сквозной) Переключатель только ожидает получения аппаратного адреса назначения, а затем производит по нему поиск в таблице фильтрации МАС-адресов.
· FragmentFree (без фрагментации) Режим называют модифицированным сквозным режимом (modified cut-through). Производится проверка первых 64 байтов кадра для фрагментации (из-за возможных конфликтов в сегменте) перед перенаправлением кадра.
6.6.1. Режим сохранить и передать
Переключатель
в
режиме
"сохранить
и
передать" является одним из трех
основных
типов
переключателей
локальных
сетей.
В
таком
режиме
переключатель
локальной
сети
полностью
копирует
кадр
в
собственный
встроенный
контрольную
буфер и
сумму CRC.
проверяет
Поскольку

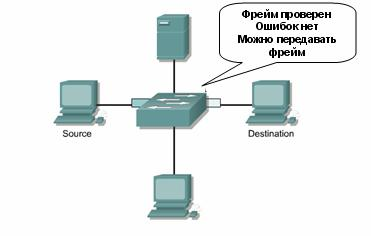

копируется весь кадр, задержка Рис 32. Режим сохранить и передать коммутации переключателя зависит от длины кадра.
При ошибке CRC кадр отбрасывается, а также отбрасываются слишком короткие (менее 64 байтов, включая CRC) или слишком длинные (более 1518 байтов, включая CRC) кадры. Если в кадре не обнаружено ошибок, переключатель локальной сети выполняет поиск по аппаратному адресу назначения в своей таблице коммутации или перенаправления и выявляет выходной интерфейс для кадра. Затем кадр отправляется через выбранный интерфейс в точку назначения.
62
6.6.2. Сквозной режим
Еще одним основным типом
переключателей
в
локальных
сетях
являются
устройства,
работающие
в
сквозном
режиме.
В
этом
режиме
переключатель
собственный
копирует в
встроенный буфер
только адрес назначения (первые
шесть байтов после преамбулы).

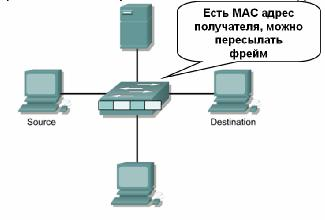

Затем ищется аппаратный адрес Рис 33. Сквозной режим
назначения в МАС-таблице переключателя, чтобы определить выходной интерфейс и
направить в него кадр. Сквозные переключатели обеспечивают низкую задержку, поскольку начинают пересылку кадра сразу после чтения адреса назначения и выявления выходного интерфейса.
Некоторые переключатели могут настраиваться на сквозной режим для каждого отдельного порта. Причем этот режим действует до превышения установленной пользователем границы ошибок. Затем устройство автоматически переходит в режим "сохранить и передать", чтобы предотвратить дальнейшее распространение ошибок. Если же уровень ошибок для порта возвращается в установленные пределы, переключатель автоматически возвращается в сквозной режим.
