6.5. Три функции коммутации уровня 2
Во время переключения на уровне 2 выполняются три основные функции коммутации: · Изучение адресов Переключатели уровня 2 и мосты запоминают аппаратный
адрес источника из каждого полученного интерфейсом кадра и хранят эту информацию в своей базе данных МАС-адресов.
· Решение о пересылке или фильтрации. Когда интерфейс получает кадр, переключатель анализирует аппаратный адрес назначения и ищет в своей базе данных МАС-адресов нужный интерфейс.
· Исключение зацикливания. Если между переключателями для избыточности создано несколько путей, то могут появиться зацикленные пути передачи информации. Протокол STP (Spanning-Tree Protocol — протокол покрывающего дерева) позволяет исключить зацикливание пакетов в сети при сохранении избыточности.
6.5.1. Изучение адресов
После включения питания переключателя его таблица фильтрации МАС-адресов пуста. Когда устройство передает, а интерфейс получает кадр, переключатель помещает адрес источника в таблицу фильтрации МАС-адресов вместе с интерфейсом устройства. Переключатель не делает самостоятельных решений о перенаправлении кадров, поскольку не знает о местонахождении устройства назначения.
Если устройство отвечает и посылает кадр обратно, то переключатель извлекает адрес источника из возвращенного кадра и помещает МАС-адрес в свою базу данных, причем связывает этот адрес с интерфейсом, получившим кадр. Теперь переключатель имеет в таблице фильтрации два МАС-адреса и может установить соединение "точка-точка", а кадры будут перемещаться только между двумя известными переключателю устройствами. Именно поэтому переключатель на уровне 2 работает эффективнее
60
концентратора. В сетях с концентраторами кадры перенаправляются во все выходные порты устройства.

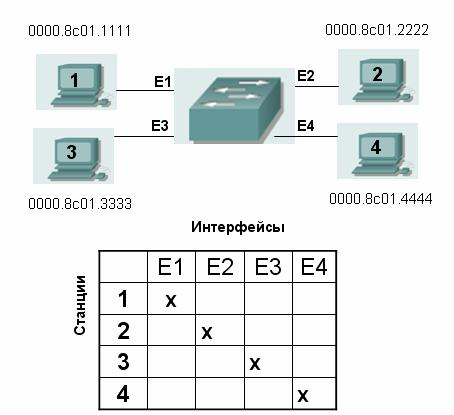

На рисунке показаны четыре подключенные к переключателю хоста.
После включения питания переключателя, его таблица МАС-адресов пуста.
1.
Хост
1
посылает
кадр
хосту
3.
МАС-адрес
первого
хоста
равен
0000.8c01.1111,
а
МАС-адрес
третьего
хоста
равен
0000.8c01.2222.
2. Переключатель принимает кадр в интерфейсе ЕО/1 и помещает в таблицу МАС-адресов адрес источника.
3. В базе данных МАС-адресов еще нет адреса назначения, поэтому кадр передается во все интерфейсы.
4. Хост
Рис 31. Изучение адресов
откликается
3 получает кадр и
на вызов хоста 1.
Переключатель принимает этот ответный кадр в интерфейсе Е2 и помещает аппаратный
адрес источника второго кадра в базу данных МАС-адресов.
5. Хосты 1 и 3 могут установить соединение "точка-точка", причем кадры будут пересылаться только между этими двумя устройствами. Хосты 2 и 4 не будут "видеть" подобные кадры.
Если в течение определенного времени два устройства не будут откликаться во время передачи кадров через переключатель, то переключатель очистит соответствующие записи в своей базе данных, чтобы поддержать корректность таблицы адресов.
