6.1. Сегментация локальных сетей с помощью повторителей
В
случае
необходимости
увеличение
размеров
сети
можно
использовать
устройство
для
объединения
сетей,
например,
повторитель. Повторители работают на первом уровне
модели OSI (Open System Inter-
Сегмент
кабеля А
|
|
||
|
|
|
Сегмент кабеля Б
connection — модель
взаимодействия открытых 1 2 3 4
систем) и выполняют роль
расширителей кабельных
ис 25. Соединение сегментов лок льной сети с помощью повторителей
50
сегментов. Рабочие станции не ощущают наличия повторителя, который является абсолютно прозрачным для подключенных к нему устройств. Повторитель соединяет кабельные сегменты, как показано на рисунке 25.
Повторители регенерируют сигнал при передаче из одного сегмента кабеля в другой. Когда станция 1 передает информацию станции 2, фрейм также передается в сегмент кабеля Б, даже если устройства отправителя и получателя подключены к сегменту кабеля А. Повторители не являются интеллектуальными устройствами и не вникают в содержание передаваемых данных. Они слепо выполняют свои обязанности по передаче сигналов из одного сегмента кабеля во все остальные. Если фрейм содержит ошибочные данные, то повторитель также будет их передавать. Если размер фрейма превышает максимальный или меньше минимального размера фрейма в сети Ethernet, то повторитель все равно будет передавать такие фреймы. Если коллизия произойдет на сегменте кабеля А, то устройства, подключенные к сегменту Б, также обнаружат коллизию. Повторители действительно работают только как удлинитель кабеля.
На
рисунке
25
показано
соединение
двух
сегментов,
но
повторители
могут
иметь
несколько
портов
для
подключения
нескольких
сегментов,
как
показано
на
рисунке

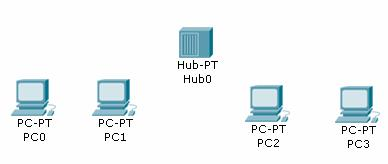

26.
Сеть l0BaseT включает в себя концентраторы и кабели витой пары, которые используются для соединения рабочих станций. Концентраторы являются многопортовыми повторителями, они передают сигналы от одного интерфейса ко всем
остальным. Тот факт, что станции, подключенные
к концентратору, как показано на рисунке 25 и на Рис 26. Многопортовый повторитель
рисунке 26, получают весь трафик, имеет как
положительные, так и отрицательные стороны.
Повторители выполняют несколько задач, связанных с распространением сигнала. Например, повторители регенерируют сигнал и вводят новые стартовые биты. Стартовые биты следуют перед МАС-адресом станции-получателя и помогают приемному устройству сетевого адаптера синхронизироваться. Размер блока стартовых бит равен 8 байтам. Он содержит чередующуюся комбинацию бит, которая в бинарном виде содержит последовательность 1010. Последний байт стартового блока отличается от всех предыдущих и имеет двоичное значение 10101011. Он называется разделителем фрейма (start frame delimiter — SFD). Два последних бита указывают приемнику на то, что далее
51
следуют данные. Повторители убирают все 8 байт стартового блока приходящего фрейма, а затем генерируют новый блок перед тем, как передавать фрейм через выходной интерфейс.
Повторитель также гарантирует, что сигнал оповещения о коллизии будет передан на все порты. Если произошла коллизия между станциями 1 и 2 сегмента А на рисунке 25, то коллизия принудительно передается повторителем на все порты, и все станции сегмента Б также обнаруживают наличие коллизии. Станции сегмента Б должны подождать устранения коллизии, и лишь затем начинать передачу. Если станции 3 и 4 не будут знать о коллизии, они могут начать передачу во время коллизии между станциями 1 и 2, и таким образом, также станут ее участниками.
Для сетей с повторителями существуют ограничения, перечисленные ниже, которые вытекают из различных причин и с которыми необходимо считаться при расширении сети с помощью повторителей.
· Все устройства совместно используют пропускную способность сети. · Существуют ограничения на количество станций в одном сегменте.
· Существует ограничение максимального расстояния между дальними концами сети.
