1. Иерархические топологии

Иерархия помогает нам осознавать взаимосвязь различных вещей, их функции и структуру. Это приносит упорядоченность и стройность в сложные модели мира. При разработке сетей иерархия способствует получению многих из тех преимуществ, которые она позволяет получать в других областях жизни. Правильно использованная в процессе разработки сети, она делает сеть более предсказуемой. Она помогает определять и предвидеть, на каких уровнях иерархии следует выполнять определенные функции.

1.1. Преимущества иерархической топологии

Иерархия может быть применена к топологии сети многими способами. Среди прочих преимуществ иерархической топологии следует отметить улучшение следующих характеристик сетей:

· Масштабируемости · Управляемости

· Производительности · Стоимости

Рассмотрим каждую из этих характеристик более подробно.

1.1.1. Масштабируемость

Иерархические сети,

состоят из множества отдельных модулей, каждый из которых занимает определенное место внутри иерархии.

Поскольку такие сети

Главный офис

Региональ ные офисы

Офисы продаж

имеют модульную

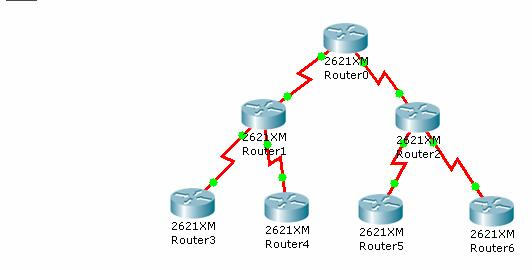

структуру, их расширение _{Рис 6. ример иерархической сети} обычно сводится к простому

добавлению новых модулей в общий сетевой комплекс.

Рассмотрим сеть, изображенную на рисунке 6. Этот пример состоит из одного главного офиса, двух региональных офисов и четырех офисов продаж. Обратите внимание, что эта структура является иерархической. В данной сети два офиса продаж и вышестоящий региональный офис образуют единую иерархическую сеть.

11

Предположим теперь, что эта компания расширяется до размеров, соответствующих

сети, изображенной на

рисунке 7. добавлены региональный

пять офисов

В ней один офис и

продаж.

Главный офис

Региональ ные офисы

Обратите внимание, что _Офисы мы почти удвоили ^продаж

размер сети, не внося

существенных ^{ис 7. ример иерархической сети после расширения}

изменений в ее топологию. Поскольку иерархия по своей природе имеет модульную

структуру, мы просто добавили несколько дополнительных модулей (маршрутизаторов) к существующей иерархии вполне предсказуемым образом. В этом случае нет необходимости перестраивать всю сеть, а ее расширение оказывается управляемым и эффективным, а не тягостным и мучительным процессом.

1.1.2. Управляемость

Иерархическими сетями проще управлять, нежели сетями других типов, поскольку в

них легче находить и устранять неисправности. С чего следует начать поиск неисправностей, если сеть прекратила работу (предположим, что у вас отсутствуют мощные диагностические инструменты),- настоящая загадка. Конечно, для прокладки сети l0BaseT вам потребуется большее количество кабеля, однако дополнительные затраты почти всегда окупятся, поскольку поиск неисправностей в сети с топологией звезды оказывается намного проще, чем в сети с шинной топологией. Иерархические сети имеют аналогичные преимущества при поиске неисправностей. В иерархической структуре гораздо проще локализовать проблему, нежели в других моделях, таких, например, как сети с резервными соединениями. Рассмотрим пример, изображенный на рисунке 7. Когда какое-либо соединение в глобальной сети оказывается неисправным, местонахождение неисправности легко определяется с помощью нескольких эхо-запросов (пакетов Ping). Проблемы перегрузки тоже проще локализовывать и разрешать при такой структуре, нежели при какой-либо другой.
