6. Сегментация локальных сетей

Разработчики локальных сетей часто сталкиваются лицом к лицу с необходимостью увеличения протяженности сети, количества пользователей или пропускной способности, доступной для потребителей. С корпоративной точки зрения все перечисленные выше изменения являются необходимыми, т.к. указывают на рост и развитие корпорации.

Если на текущий момент пользователи подключены к сети, основанной на устаревшей технологии со скоростью передачи 10 Мбит/с, то можно использовать технологию Fast Ethernet и сразу же получить десятикратное улучшение пропускной способности. Изменение сетевой инфраструктуры в данном случае состоит в замене плат сетевых адаптеров рабочих станций на новые, которые поддерживают скорость обмена 100 Мбит/с. Такая модернизация повлечет за собой замену концентраторов, к которым подключены рабочие станции. Новые концентраторы также должны поддерживать сети с новой пропускной способностью. Однако, даже в таком минимальном объеме полная модернизация может стоить чрезмерно много.

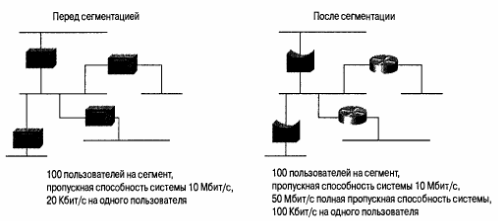

Сегментация локальной сети — еще один подход к обеспечению пользователей дополнительной пропускной способностью без полной замены всего телекоммуникационного оборудования. Выполняя сегментацию, администратор разбивает сеть на более мелкие части и соединяет их с помощью оборудования для межсетевого обмена. На рис. 24 показаны варианты сети до и после сегментации.

До проведения сегментации все 500 пользователей совместно использовали сеть с пропускной способностью 10 Мбит/с, поскольку сегменты были

соединены с помощью _{Рис 24. Сеть до и после сегментации} повторителей. После

сегментации сети повторители были заменены на мосты и маршрутизаторы, которые позволяют изолировать разные части друг от друга и обеспечить пользователей большей пропускной способностью. Мосты и маршрутизаторы позволяют получить дополнительную пропускную способность благодаря ограничению доменов коллизий и широковещательных доменов, как показано в табл.1.

49

Устройство	Количество доменов коллизий	Количество широковещательных доменов
Повторитель	один	Один
Мост	много	Один
Маршрутизатор	Много	Много
Коммутатор	много	Может быть сконфигурировано

Каждый сегмент, в свою очередь, может быть разделен на более мелкие части с помощью мостов, маршрутизаторов и коммутаторов, и тем самым может быть получена большая пропускная способность для каждого отдельного пользователя. Уменьшение числа пользователей в каждом сегменте приводит к увеличению полезной пропускной способности для одного пользователя. В крайнем случае, когда в сегменте находится всего один пользователь, он получает полную пропускную способность среды передачи. Именно такой вариант соответствует ситуации, когда администратор использует только коммутаторы для построения сети.

Однако, остается нерешенным вопрос: "Что необходимо использовать для сегментации сети: повторитель, мост, маршрутизатор или сетевой коммутатор?" Повторители, на самом деле, не позволяют осуществить сегментацию сети и, соответственно, не позволяют получить большую пропускную способность. Они лишь предоставляют возможность в некоторой степени увеличить протяженность сети. Мосты, маршрутизаторы и коммутаторы больше подходят для сегментации локальных сетей. В следующих разделах приводится описание различных вариантов сетей.
