1. Устройства сложных переходов

На линии связи Орел - Белгород существует несколько пересечений с автомобильными, железными дорогами и с несудоходными реками.

Способ устройства переходов через железные и шоссейные дороги – горизонтальное бурение грунта.

Способ устройства переходов через несудоходные реки – использование кабелеукладчика или плавучих средств.

На рисунке 3 показан способ устройства перехода через железные дороги.

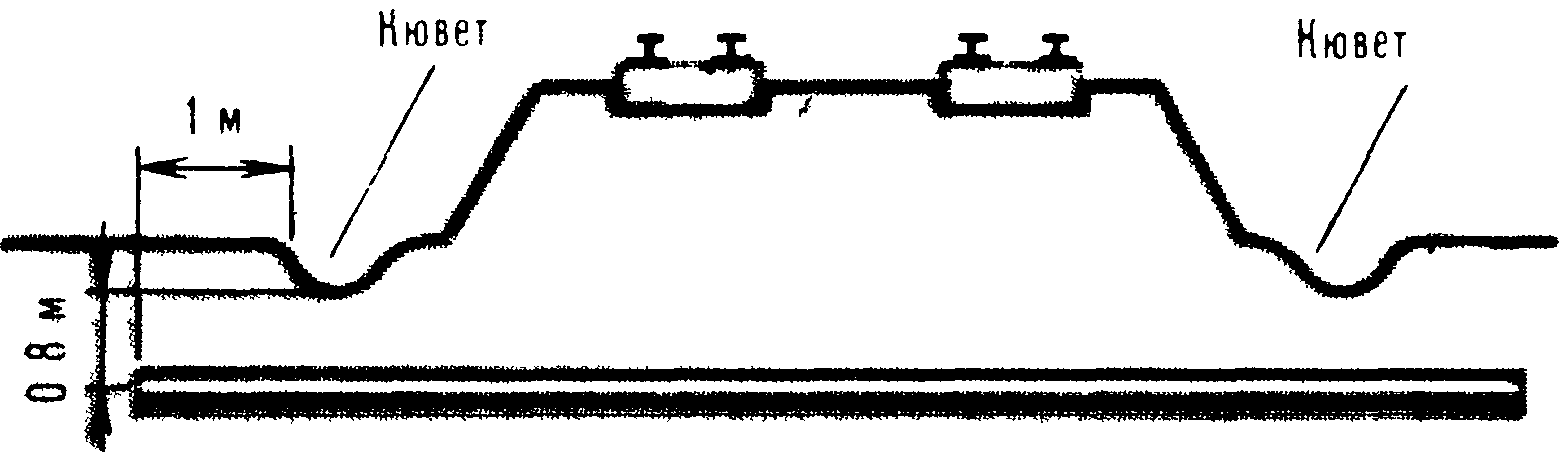

Рисунок 3. - Устройство перехода на пересечении с железной дорогой.

2. Техника безопасности.

3.3.1погрузочно-разгрузочные работы:

1. подростки до 16 лет к переноске тяжестей не допускаются;

2. подростки от 16 до 18 лет и женщины допускаются к погрузке и разгрузке только навалочных, штучных грузов и пиломатериалов;

3. предельные нормы при переноске тяжелей для девушек от 16 до 18 лет – 10 кг, юношей от 16 до 18 лет – 16 кг, для женщин старше 18 лет – 20 кг, для мужчин старше 18 лет – 60 кг.

4. все погрузочно-разгрузочные работы должны выполняться в рукавицах, при работах с пылящими материалами пользуются защитными очками и респираторами;

5. перевозка рабочих в кузове автомобиля с погруженным барабаном или на транспорте запрещается.

2. земляные работы:

1. производство земляных работ в зоне расположения кабелей, газопроводов и других подземных коммутаций допускается только с письменного разрешения организации, эксплуатирующей эти сооружения;

2. работы должны производиться под наблюдением прораба или мастера;

3. при обнаружении газа в траншее или котловане работы должны быть немедленно прекращены, а люди выведены из опасной зоны.

3.3.3прокладка кабеля:

1. прокладка кабеля кабелеукладчиком разрешается на участках, не имеющих подземных сооружений;

2. обслуживающему персоналу запрещается находиться на кабелеукладчике или в кузове автомашины во время транспортировки;

3. при прокладке кабеля вручную на каждого рабочего должен приходиться участок кабеля с массой не более 35 кг;

4. при подноске кабеля к траншее на плечах или руках все рабочие должны находиться по одну сторону от кабеля;

5. перевозить барабаны с кабелем через замерший водоем можно только при толщине льда не менее 0.5 м;

6. размотка и разноска кабеля осуществляется на той стороне вырубленной во льду траншеи, которая ниже по течению;

7. не разрешается скопление работников (более 10 человек) в одном месте на краю пробитого льда.

2. монтаж кабеля

1. к спаечным работам допускаются лица не моложе 18 лет;

2. особое внимание должно быть уделено к выполнению требований по безопасному обращению с паяльными лампами и газовыми горелками;

3. клеящие составы необходимо хранить в закрывающейся посуде, нельзя допускать попадания клея на кожу или зону дыхания;

4. руководитель работы дает распоряжение приступить к работе только после личной проверки отсутствия напряжения на кабеле;

4.Смета на строительство мклс

Таблица 6.Смета на строительство МКЛС

Наименование показателей	Един. изм.	Всего на магистр.	Стоимость материалов и оборудования		Зарплата
			на ед. изм.	на маг.	на ед. изм.	на маг.
1	2	3	4	5	6	7
Кабель по типам КМБ-4	Км	308.1	500000	154050000
Прокладка кабеля кабелеукладчиком в траншее в канализации	Км	241.6 30.2 30.2	160000 1106 321	38656000 33401.2 9694.2	16,8 683 116	4058,88 20626.6 3503.2
Строительство телефонной канализации	км	30.2	800000	24160000	1977	59705.4
Устройство переходов через шоссейные и железные дороги Переход через реку	один пере­ход	38 13	42000 70000	1596000 910000	66 66	2508 2508
Монтаж и измерение кабеля, проложенного в грунт	км	241,6	343	82868,8	101	24401,6
Монтаж и измерение кабеля, проложенного в канализации	км	30.2	1062	32072,4	312	9422,4
Накачивание кабеля воздухом после монтажа	ус. уч.	99	42	4158	20	1980
Итого Σ1				219534194.6		110154,08
Заработная плата Σ2				110154,08
Накладные расходы на заработную плату 0,872				95834.05
Итого 3=1+1,872				219740182.73
Плановое накопление 0,08 3				17579214.62
Всего по смете Р=1,083				237319397.35
