1. Призначення, завдання, організаційна структура та бойові можливості радіотехнічного батальйону.
Радіотехнічний батальйон є основним тактичним підрозділом радіотехнічних військ і призначений для ведення радіолокаційної розвідки, видачі розвідувальної інформації на КП ртбр (ртп) та бойової інформації на КП ЗРВ, КП (пункти наведення) авіації, КП підрозділів РЕБ.
Радіотехнічний батальйон може залучатися для контролю за дотриманням порядку використання повітряного простору України повітряними судами усіх відомств та іноземних держав, а також для виявлення надводних цілей.
Крім того, радіотехнічний батальйон у районі свого розташування веде розвідку наземного і морського противника, радіаційну, хімічну, біологічну розвідку, спостереження за метеорологічною обстановкою.
Ртб вирішує бойові завдання в складі ртбр (ртп) або самостійно.
Усі ртб оснащуються засобами радіолокації з великою "стелею" і дальністю виявлення, а ртб, що безпосередньо видають бойову інформацію на КП ЗРВ і ПН авіації, – РЛС (РЛК) з високими точносними і розрізнювальними спроможностями.

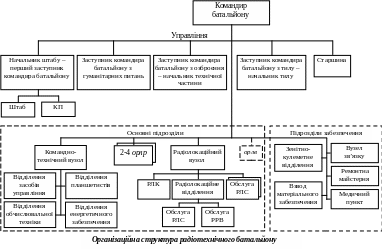

До складу ртб входять: управління, радіолокаційний підрозділ при управлінні ртб, 2…4 орлр, підрозділи управління і забезпечення. До складу ртб можуть входити орлв.
Радіолокаційним підрозділом при управлінні ртб є радіолокаційний вузол (РЛВ). Радіолокаційний вузол призначений для виявлення повітряних об’єктів на великих дальностях у всьому діапазоні висот їхніх дій, визначення координат, державної належності і пеленгів на ПАП із видачею первинної радіолокаційної інформації на КП ртб, а також для забезпечення ЗРВ і авіації бойовою інформацією. На озброєнні РЛВ ртб можуть знаходитися 4...8 РЛК (РЛС, РРВ) із різним діапазоном хвиль.
До підрозділів управління належать командно-технічний вузол, вузол (відділення) зв’язку.
До підрозділів забезпечення відносяться господарчий взвод, взвод РХБЗ, ремонтна майстерня, медпункт.
За наявності в складі ртб двох і більш орлв вони можуть об’єднуватися в радіолокаційні групи.
Командно-технічний вузол призначений для забезпечення управління обслугами КП ртб, комплексів (станцій) РЛВ, орлр, а також для збору, обробки, відображення інформації з наступною видачею її на старші та забезпечувані КП.
Вузол (відділення) зв’язку призначено для забезпечення стійкого зв’язку із старшим, забезпечуваними, взаємодіючими КП, а також із підпорядкованими підрозділами.
2. Принципи подавлення пасивних перешкод в рлс 19ж6 (п-37).
Апаратура цифрової СРЦ (ЦСРЦ) призначена для виявлення сигналів, відбитих від рухомих цілей, на фоні відбиттів від місцевих предметів, дипольних відбивачів і метеоутворень, а також для подавлення несинхронних імпульсних завад.
Апаратура забезпечує роздільну обробку сигналів п'яти прийомних каналів за допомогою п'яти однотипних блоків 39КМ01. На входи кожного блоку надходять сигнали з приймача ПРС-5М: сигнали ЕА після амплітудного детектування, сигнали на проміжній частоті fпр з ППЧ і опорна напруга на проміжній частоті fоп від когерентного гетеродина.
В апаратурі виробляється роздільна обробка сигналів в амплітудному і когерентному каналах.
У когерентному каналі здійснюється фазове детектування сигналів fпр за допомогою опорної напруги fоп. З метою усунення сліпих фаз і зменшення перекручування пачки луна-сигналів фазове детектування і подальша обробка в когерентному каналі здійснюється в двох квадратурних каналах. Квадратурність забезпечується зсувом фази опорної напруги на 90. На виході фазового детектора мають місце відеосигнали, промодульовані по амплітуді доплерівскою частотою.
Для зменшення впливу сліпих швидкостей у режимі запуску «Редкий II» використовується шестиперіодна вобуляція частоти повторення, а в режимі «Частый» – двоперіодна вобуляція.
Ці сигнали далі піддаються дворазовому черезперіодному відніманню в кожному квадратурному каналі в цифрових пристроях, у результаті якого подавлюються сигнали, відбиті від нерухомих і малорухомих об'єктів, і виділяються сигнали рухомих цілей. Обробка в когерентному каналі закінчується об'єднанням сигналів двох квадратурних каналів у єдиний сигнал ЕКвідн.
В амплітудному каналі здійснюється подавлення несинхронних завад за допомогою фільтра НІЗ. З виходу фільтра НІЗ сигнали ЕАфіл видаються на вихід апаратури. Крім того, у фільтрі НІЗ формуються імпульси бланка несинхронних завад, якими здійснюється бланкування несинхронних завад у когерентному каналі. Таким чином, в апаратурі забезпечується захист від НІЗ як в амплітудному, так і в когерентному каналі.
