Раздел II

Конструкции зданий

Кафедра конструкций из дерева и пластмасс

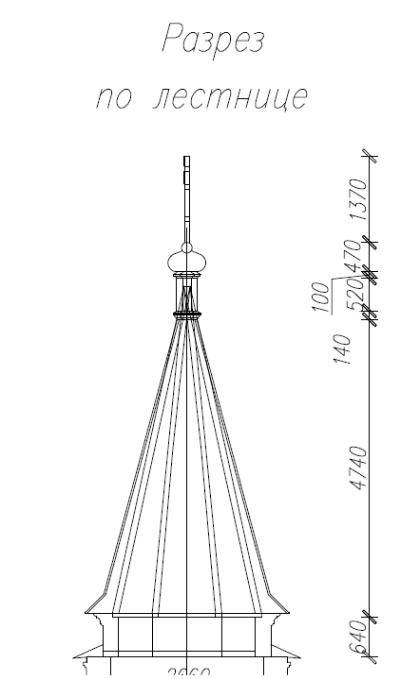

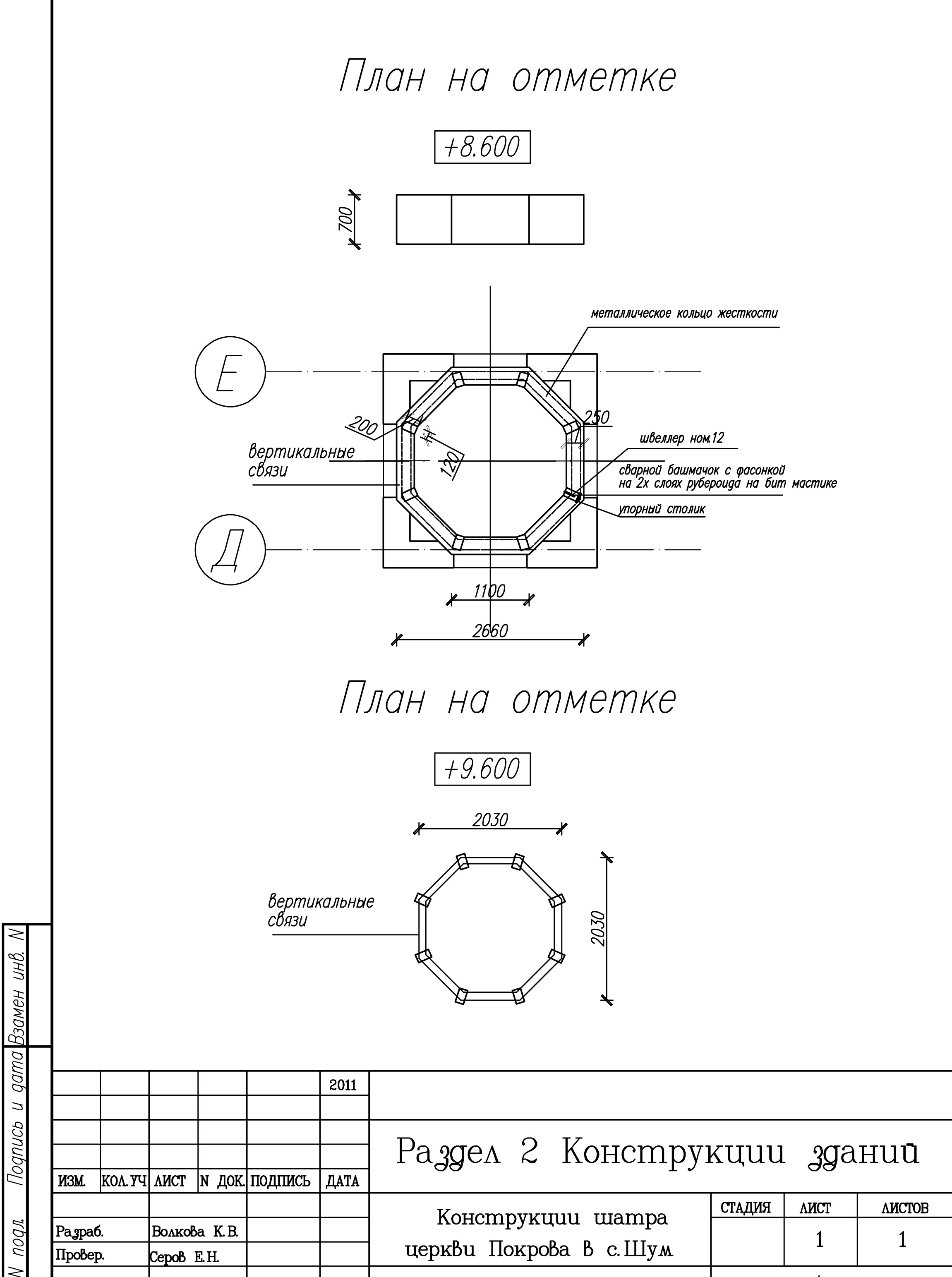

Тема: "Расчет конструкций шатра церкви Покрова пресвятой Богородицы в с.Шум Кировского района Ленинградской области"

1. Снеговая нагрузка.

Полное расчетное значение снеговой нагрузки S на горизонтальную проекцию покрытия определяем по формуле:

S=S_g*μ,

где S_g - расчетное значение веса снегового покрова на 1м² горизонтальной поверхности земли, принимаем в соответствии с п.5.2;

μ – коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие, принимаемый в соответствии с пп. 5.3-5.6 настоящего СНиП 2.01.07-85^*.

По табл.4 настоящего СНиП, принимаем, для снегового района IV (по карте 1 прил.5 настоящего СНиП), S_g = 2,4 кПа (кгс/ м²)

2,4=240 кгс/ м²

μ – (по прил.3 настоящего СНиП) α > 60˚, следовательно μ=0

S= 240*0=0 Следовательно снег не будет задерживаться на покрытии.

2. Ветровая нагрузка.

2.1. Нормативное значение средней составляющей ветровой нагрузки Wm на высоте z над поверхностью земли определяем по формуле:

W_m = W_o*k*c,

где W_o – нормативное значение ветрового давления (по п.6.4 настоящего СНиП);

k – коэффициент, учитывающий изменение ветрового давления по высоте (по п.6.5 настоящего СНиП);

с – аэродинамический коэффициент (по п.6.6 настоящего СНиП).

W_o по п.6.4 настоящего СНиП, по табл.5, принимаем (для II ветрового региона РФ – 0,48 кПа

0,48 кПа = 48 кгс/ м²

k по п.6.5 настоящего СНиП, по табл.6, принимаем (для типа местности В):

k(+8,6м) = 0,608

k(+10,0м) = 0,65

k(+14,0м) = 0,73

с по п.6.6 настоящего СниП

с_е = +0,8 – наветренная

с_е = -0,6 - подветренная

Для k(+8,6м) = 0,608 кгс

W_m = 30*0,608*0,8=14,6 кгс/ м²

Для k(+10,0м) = 0,65 кгс

W_m = 30*0,65*0,8 = 15,6 кгс/ м²

Для k(+14,0м) = 0,73 кгс

W_m = 30*0,73*0,8 = 17,52 кгс/ м²

Расчетная погона нагрузка на 1п.М.

W_p = W_m* γ_f *l ,

где γ_f - коэффициент надежности по нагрузке γ_f=1,4;

l – шаг стропил, l = 1м.

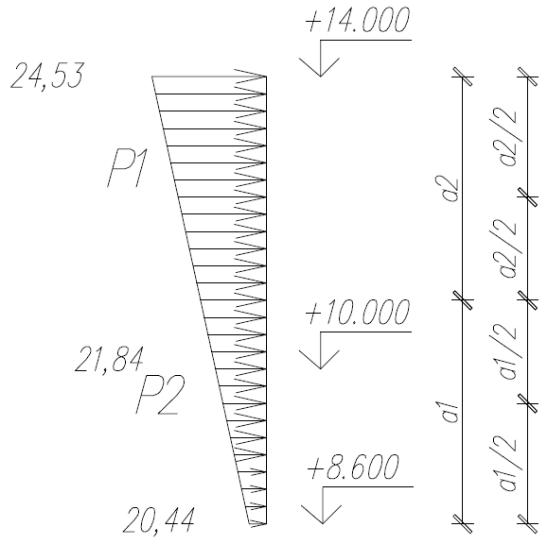

W_p (+8,6м) 6*1,4*1=20,44 кгс/ м²

W_p (+10,0м) = 15,6*1,4*1 = 21,84 кгс/ м²

тоящего СНиП).5й район покрова земли к снеговой нагрузке на покрытие, принимаемый в соответствии с пп. 000000000000000000000

W_p (+14,0м) = 17,52*1,4*1 = 24,53 кгс/ м²

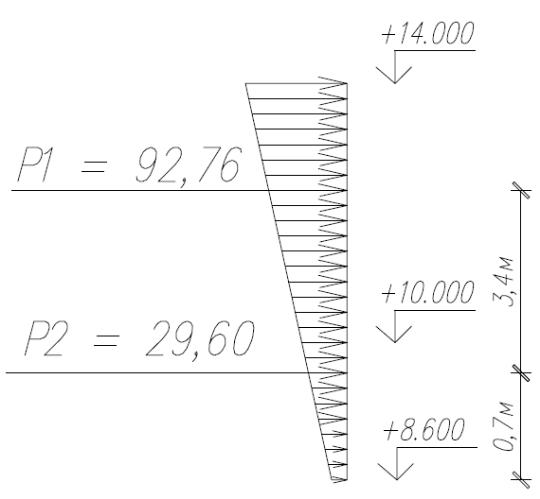

Р₁ = 21,84 + (24,53-21,84)/2*а2 = 92,76 кгс

Р₂ = 20,44 + (21,84-20,44)/2*а1 = 29,60 кгс

Суммарный опрокидывающий момент.

М = 92,7*3,4 +29,6*0,7 = 315,18 + 20,72 = 335,9 кгс.

Удерживающий момент от собственной массы.

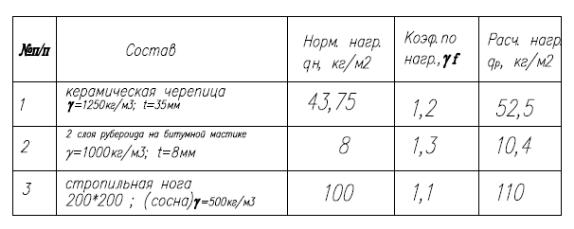

Черепица кровельная γ = 1

Погонная расчетная нагрузка q^р пог. = q^р*l = (52,5+10,4+110)*1 = 172,9 кг/м

l – шаг стропил = 1м.

q^р пог. = 172,9 кг/м

α = 78˚

М = 335,9 кгс.

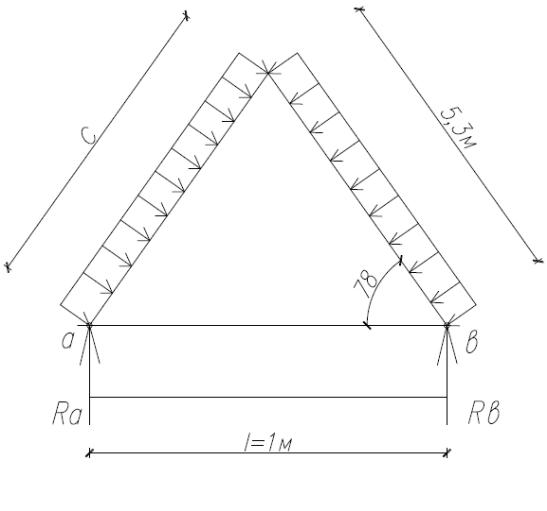

ΣМ_i (а) = 0; -Rв*l + (q*C*cosα*0,75)*2, отсюда

Rв = ( (q*c*cosα*0,75) + (q*c*cosα)*0.25)/l =

172,9*5.3*cos78*0,75 + (172,9*5,3*cos78)*0,25 =

142, 9 + 47,6 = 190.5 кгс

М(от ветра) = 335,9кгсм > Rв*l = 190,5*1 > нужна анкеровка.

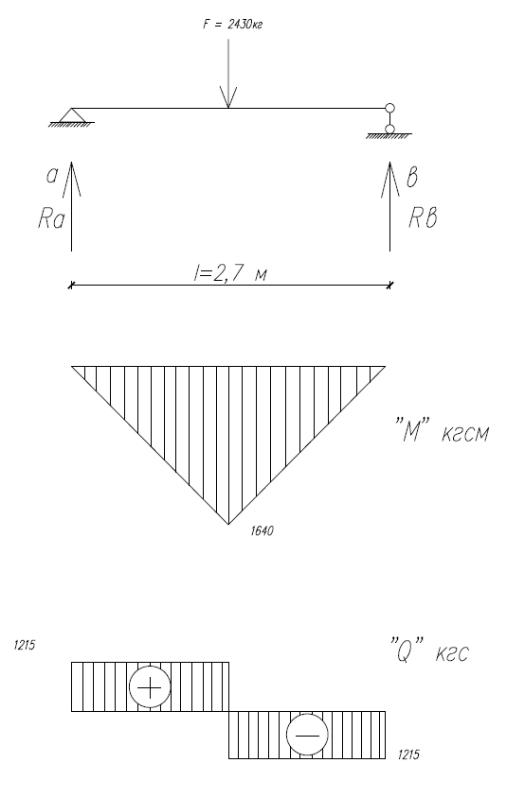

3. Расчет балки под колокола.

(II) сорт

σ = M/W≤Rизг*mв*mа

mв = 1 (условие уксплуотации А1)

mа = 0,9 (для элементов с пропиткой антиперенов)

R^IIизг. – 130 кг/см²

W≥M/( Rизг*mв*mа) = (1640*10²)/(130*1*0,9) = 1401см³

Задаемся в = 2h

W_x = bh²/6 = 2h³ = 1/3h³

W_x = 1401 см³ ≥ 1/3h³

h = 16,1см > принимаем брус высотой 165мм > в = 80мм.

Приложение

Список литературы:

1. СНиП II-25-80 “Деревянные конструкции”. М.:Стройиздат. 1980.

2. СНиП 2.01.07.-85* «Нагрузки и воздействия». М.:Стройиздат. 2008.
