Способы реализации цап с взвешенным суммированием токов

Рассмотрим построение простейшего ЦАП с взвешенным суммированием токов.

Этот ЦАП состоит из набора резисторов и набора ключей. Число ключей и число резисторов равно количеству разрядов n входного кода. Номиналы резисторов выбираются в соответствии с двоичным законом. Если R=3 Ом, то 2R= 6 Ом , 4R=12 Ом, и так и далее, т.е. каждый последующий резистор больше предыдущего в 2 раза. При присоединении источника напряжения и замыкании ключей, через каждый резистор потечет ток. Значения токов по резисторам, благодаря соответствующему выбору их номиналов, тоже будут распределены по двоичному закону. При подаче входного кода N_вх включение ключей производится в соответствии со значением соответствующих им разрядов входного кода. Ключ замыкается, если соответствующий ему разряд равен единице. При этом в узле суммируются токи, пропорциональные весам этих разрядов и величина вытекающего из узла тока в целом будет пропорциональна значению входного кода N_вх.

Сопротивление резисторов матрицы выбирают достаточно большое (десятки кОм). Поэтому для большинства практических случаев для нагрузки ЦАП играет роль источника тока. Если на выходе преобразователя необходимо получить напряжение, то на выходе такого ЦАП устанавливается преобразователь "ток-напряжение", например, на операционном усилителе

Однако при смене кода на входах ЦАП меняется величина тока, отбираемая от источника опорного напряжения. Это является главным недостатком такого способа построения ЦАП. Такой метод построения можно использовать только в том случае, если источник опорного напряжения будет с низким внутренним сопротивлением. В другом случае в момент смены входного кода изменяется ток, отбираемый у источника, что  приводит к изменению падения напряжения на его внутреннем сопротивлении и, в свою очередь, к дополнительному напрямую не связанному со сменой кода изменению выходного тока. Исключить этот недостаток позволяет структура ЦАП с переключающимися ключами

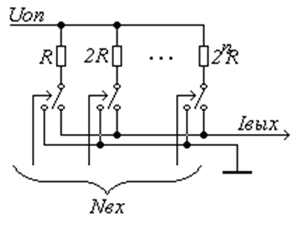

В такой структуре имеется два выходных узла. В зависимости от значения разрядов входного кода соответствующие им ключи подключаются к узлу, связанному с выходом устройства, или к другому узлу, который чаще всего заземляется. При этом через каждый резистор матрицы ток течет постоянно, независимо от положения ключа, а величина тока, потребляемого от источника опорного напряжения, постоянна.

Общим недостатком обоих рассмотренных структур является большое соотношение между наименьшим и наибольшим номиналом резисторов матрицы. Вместе с тем, не смотря на большую разницу номиналов резисторов необходимо обеспечивать одинаковую абсолютную точность подгонки как самого большого, так и самого маленького по номиналу резистора. В интегральном исполнении ЦАП при числе разрядов более 10 это обеспечить достаточно трудно.

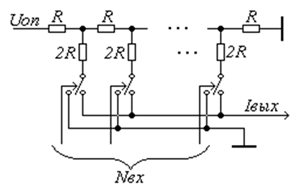

От всех указанных выше недостатков свободны структуры на основе резистивных R-2R матриц

При таком построении резистивной матрицы ток в каждой последующей параллельной ветви меньше чем в предыдущей в два раза. Наличие только двух номиналов резисторов в матрице позволяет достаточно просто осуществлять подгонку их значений.

Выходной ток для каждой из представленных структур пропорционален одновременно не только величине входного кода, но и величине опорного напряжения. Часто говорят, что он пропорционален произведению этих двух величин. Поэтому такие ЦАП называют умножающими. Такими свойствами будут обладать всеЦАП, в которых формирование взвешенных значений токов, соответствующих весам разрядов, производится с помощью резистивных матриц.

Интегральные технологии позволяет достаточно просто формировать на кристалле резисторы, например, КМОП - технология. Как и все прочие ИС, созданные на ее основе, такие ЦАП, характеризуются низкой стоимостью и низким потреблением. Недостатком данной технологии- это паразитные емкости, и вытекающей из него низкое быстродействие. Большего быстродействия поможет достичь биполярная технология. НО она не рассчитана для создания точных резисторов, Поэтому при использовании таких технологий ЦАП делается на основе транзисторных источников тока. Зависимость выходного тока транзисторных источников тока от величины питающего напряжения не линейна, поэтому такие ЦАП умножающими не являются.

Кроме использования по прямому назначению умножающие ЦАП используются как аналого-цифровые перемножители, в качестве кодоуправляемых сопротивлений и проводимостей. Они широко применяются как составные элементы при построении кодоуправляемых (перестраиваемых) усилителей, фильтров, источников опорных напряжений, формирователей сигналов и т.д.

35 Однополупериодный выпрямитель, принцип его работы и схема

Питание электронных схем самого различного назначения требует источника постоянного напряжения. В обычной бытовой сети ток переменный, его частота в большинстве случаев 50 Гц. Форма графика изменения величины напряжения представляет собой синусоиду с периодом в 0,02 секунды, при этом один полупериод оно относительно нейтрали положительное, второй – отрицательное. Для решения задачи его преобразования в постоянную величину применяются выпрямители переменного тока. Они бывают разной конструкции, и их схемы могут отличаться. Для того чтобы понять, как работает самый простой однополупериодный выпрямитель, нужно сначала разобраться в природе электрической проводимости. Ток есть направленное движение заряженных частиц, которые могут иметь противоположную полярность, условно их делят на электроны и дырки, иначе – доноры и акцепторы, имеющие проводимости «n» и «p» типов соответственно. Если материал с n-проводимостью соединить с другим, p-типа, то на их границе образуется так называемый p-n-переход, ограничивающий движение заряженных частиц одним направлением. Это открытие позволило использовать полупроводниковую технику, заменив ею большинство ламповой электроники. Однополупериодный выпрямитель в своей основе содержит диод, устройство с одним p-n переходом. Переменное напряжение, поступающее на вход схемы, на выходе содержит лишь его половину, ту, которая соответствует направлению включения выпрямительного диода. Вторая часть периода, имеющая противоположное направление, просто не проходит и «срезается». На схеме изображен однофазный выпрямитель, применяемый чаще всего в простых домашних устройствах и предназначенный для бытовых целей. В промышленных условиях часто используется трехфазная сеть, поэтому и схемы преобразования переменного тока в постоянный могут быть сложнее. Кроме того, как правило, в цепь включают предохранители и фильтры. На входе схемы может включаться понижающий трансформатор или другой источник переменного напряжения. Выпрямительные диоды различаются по своим параметрам, главным из которых является величина тока, на которую диод рассчитан. Однополупериодный выпрямитель имеет существенный недостаток по сравнению с двухполупериодным. Напряжение после выпрямления не является в буквальном смысле постоянным, оно пульсирует от максимальной величины до нуля по полусинусовидной форме графика и имеет в промежутке между импульсами нулевое значение. Такую неравномерность подачи обычно компенсируют включением сглаживающего конденсатора довольно большой величины (иногда измеряемой в тысячах микрофарад), рассчитанного на напряжение не меньшее, чем возникает на выходе схемы, как правило, с запасом. Такая мера также не обеспечивает идеальной ровности графика, но величина отклонений от заданного значения значительно снижается, что дает возможность применять однополупериодный выпрямитель для запитывания простых схем, не требующих высокой стабильности напряжения. В более сложных случаях используются двухполупериодные схемы выпрямления с последующей стабилизацией.- Читайте подробнее на FB.ru: http://fb.ru/article/73836/odnopoluperiodnyiy-vyipryamitel-printsip-ego-rabotyi-i-shema.

  На рисунке изображена схема и временная диаграмма выпрямления переменного тока однофазным однополупериодным выпрямителем.

      Из рисунка видно, что диод отсекает отрицательную полуволну. Если мы перевернём диод, поменяв его выводы – анод и катод местами, то на выходе окажется, что отсечена не отрицательная, а положительная полуволна.

      Среднее значение напряжения на выходе однополупериодного выпрямителя соответствует значению:

U_ср = U_max / π = 0,318 U_max

где: π - константа равная 3,14.

      Однополупериодные выпрямители используются в качестве выпрямителей сетевого напряжения в схемах, потребляющих слабый ток, а также в качестве выпрямителей импульсных источников питания. Они абсолютно не годятся в качестве выпрямителей сетевого напряжения синусоидальной формы для устройств, потребляющих большой

Однополупериодный выпрямитель применяют обычно для питания высокоомных нагрузочных устройств (например, электроннолучевых трубок), допускающих повышенную пульсацию; мощность не более 10 -15 Вт.

Диод в выпрямителях является основным элементом. Поэтому диоды должны соответствовать основным электрическим параметром выпрямителей.

Диоды характеризуются рядом основных параметров. Для того, чтобы выпрямитель имел высокий коэффициент полезного действия, падение напряжения на диоде при прямом токе должно быть минимальным.

Предельный электрический режим диодов характеризуют следующие параметры:

- максимальное обратное напряжение ;

- максимальный прямой ток , соответствующий _..

Необходимо учитывать также максимальную частоту диодов _.

Схема 1 Однополупериодный выпрямитель

Основные требования к выпрямительным диодам

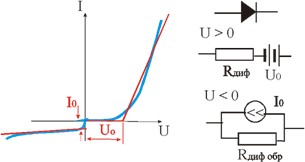

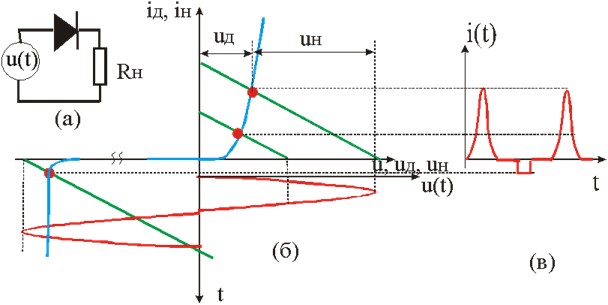

Выпрямительный диод предназначен для преобразования переменного напряжения в постоянное. Идеальный выпрямитель должен при одной полярности ток пропускать, при другой полярности не пропускать. Свойства полупроводникового диода близки к свойствам идеального выпрямителя, поскольку его сопротивление в прямом направлении на несколько порядков отличается сопротивления в обратном. К основным недостаткам полупроводникового диода следует отнести: при прямом смещении -наличие области малых токов на начальном участке и конечного сопротивления толщи rs ; при обратном - наличие пробоя. При электротехническом анализе схем с диодами отдельные ветви ВАХ представляют в виде прямых линий, что позволяет представить диод в виде различных эквивалентных схем. См. рисунок внизу. Выбор той или иной схемы замещения диода определяется конкретными условиями анализа и расчета устройства, включающего диоды. Рассмотрим работу диода на активную нагрузку соответствующая схема показана на следующем рисунке. Ток через диод описывается его вольтамперной характеристикой iд = f(uд), ток через нагрузочное сопротивление поскольку соединение последовательное будет равен току через диод iд = iн = i и для него справедливо соотношение iн = (u(t) - uд)/Rн. На рисунке показаны линии в одном масштабе показаны линии описывающие обе эти функциональные зависимости: вах диода и нагрузочную характеристику.

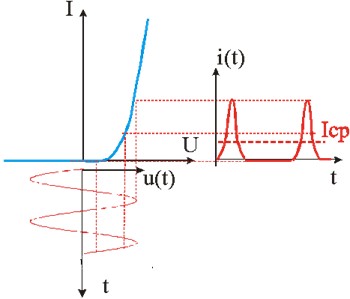

Как видно из рисунка, чем круче характеристика диода и чем меньше зона малых токов ("пятка"), тем лучше выпрямительные свойства диода. Заход рабочей точки в предпробойную область приводит не толко к выделению в диоде большой мощности и возможному его разрушению, но и к потере выпрямительных свойств.
