Глава восьмая
РАДИОПОДГОТОВКА
Требования, предъявляемые к СРС.
1. Своевременность СРС заключается в еѐ способности обеспечить приѐм (доставку) информации или ведение переговоров в заданные сроки. 2. Достоверность СРС заключается в еѐ способности обеспечить приѐм переданных сообщений (без искажений) и противостоять вводу ложных сообщений.
3. Безопасность СРС - это еѐ способность обеспечить сохранение в тайне от противника содержания передаваемых сообщений и факта их передачи.
Способы организации СРС.
Радионаправление способ организации радиосвязи между двумя корреспондентами, при котором каждому из них выделяется радиостанция, работающая на радиоданных для этого направления.

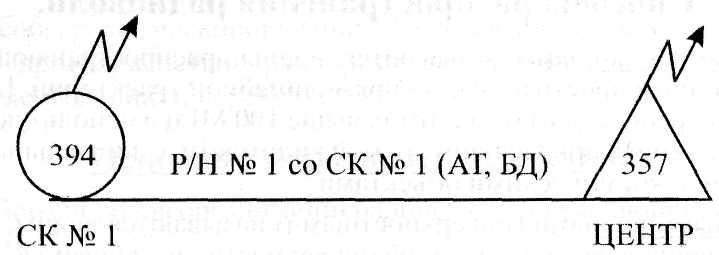

Рис. 8.1 Схема организации радионаправления (вариант)
Радиосеть - способ организации СРС, позволяющий р/ст старшего начальника осуществлять связь одновременно с несколькими подчиненными (циркулярно) или с каждым по очереди на радиоданных, установленных для этой радиосети.

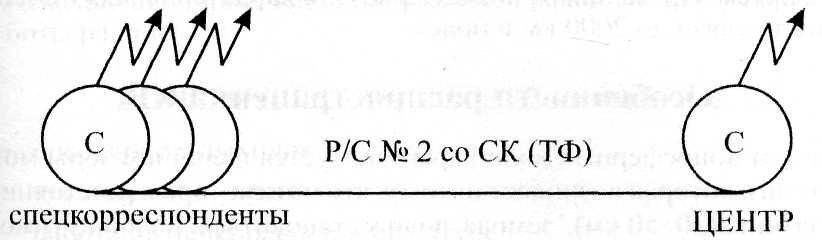

Рис. 8.2 Схема организации радиосети (вариант).
Диапазоны частот, используемые в СРС.
Диапазоны частот |
Название частот |
Волны |
0,3 ÷ 3 МГц |
средние (СЧ) |
средние (СВ) |
3÷30 МГц |
высокие (ВЧ) |
короткие (КВ) |
30 ÷ 300 МГц |
очень высокие (ОВЧ) |
ультра короткие (УКВ) |
3÷30 ГГц |
сверхвысокие (СВЧ) |
сантиметровые волны |
Формуле пересчета частоты в длину волны: λ = 300 : f
Формула пересчета длины волны в частоту:
f =300 : λ
где
λ - длина волны в метрах: f - частота в мегагерцах (МГц).
Способы распространения радиоволн.
Прямыми волнами называются волны, распространяющиеся в свободном пространстве по прямолинейной траектории. ПВ чаще всего преобладают на частотах выше 100 МГц и используются для связи в горах при условии прямой видимости, с летательным аппаратом, с космическими объектами.
Земными волнами (поверхностными) называются волны, распространяющиеся вблизи земной поверхности, поглощаемые ею и частично огибающие еѐ. В диапазонах КВ и УКВ дальность связи земной волны составляет несколько единиц десятков километров и зависит от рельефа местности, мощности передатчика (КВ и УКВ) и высоты подъема антенны (УКВ),
Ионосферными волнами называются волны, распространяющиеся путем отражения от ионосферы. Они характерны для КВ. Дальность связи до 2000 км и более.
Особенности распространения КВ.
Прием ионосферных волн характеризуется наличием зоны молчания (тени), которая возникает потому, что па некотором расстоянии от передатчика(30 - 50 км), земная волна становиться малоощутимой, а отраженная от ионосферы волна начинает возвращаться па сравнительно большом удалении от передатчика (150 - 200 км).
